双刚性轴结构可伸缩平板拖车

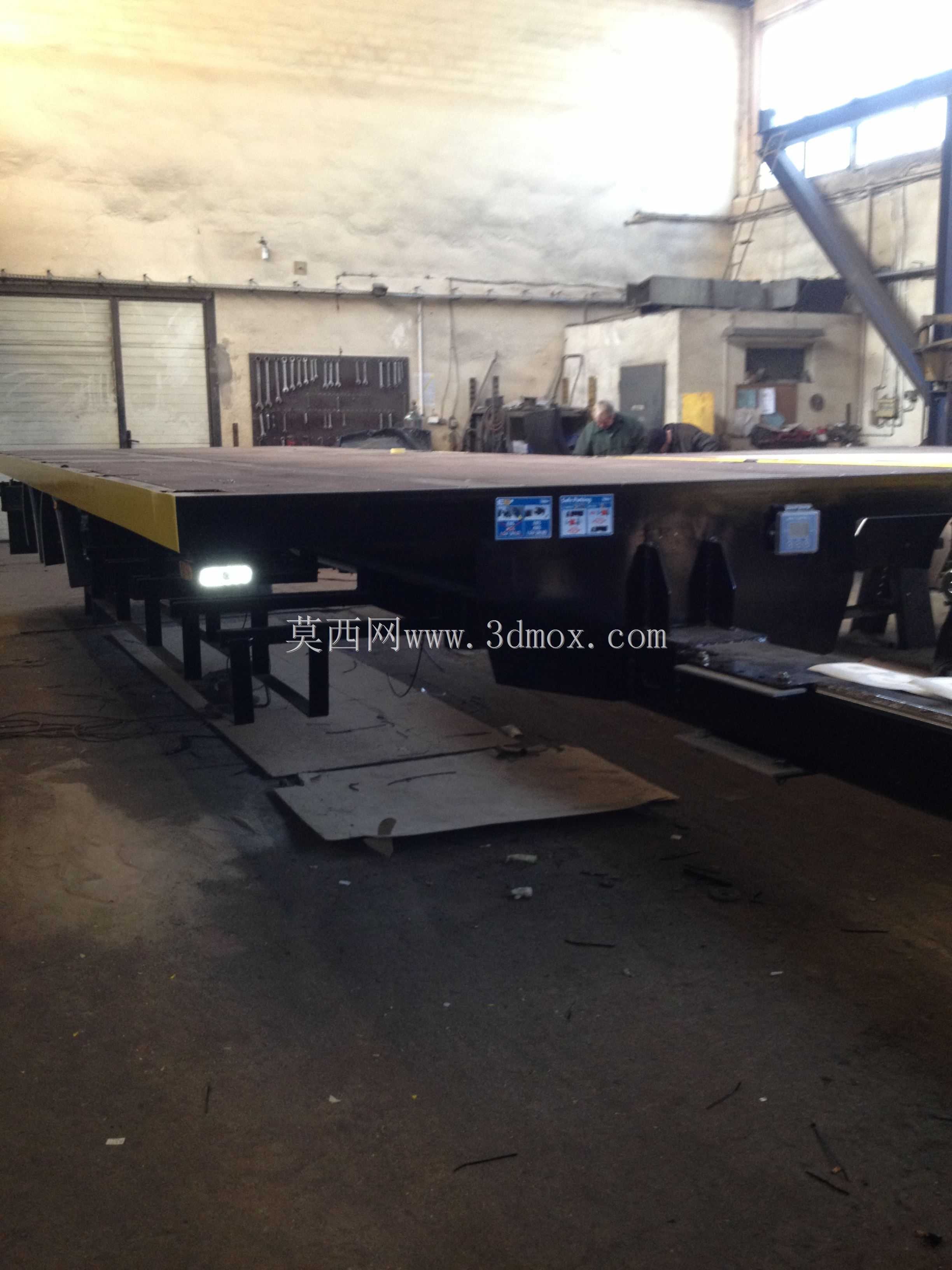

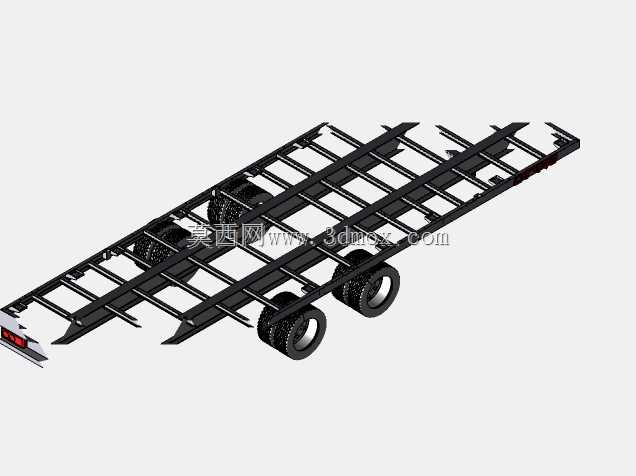

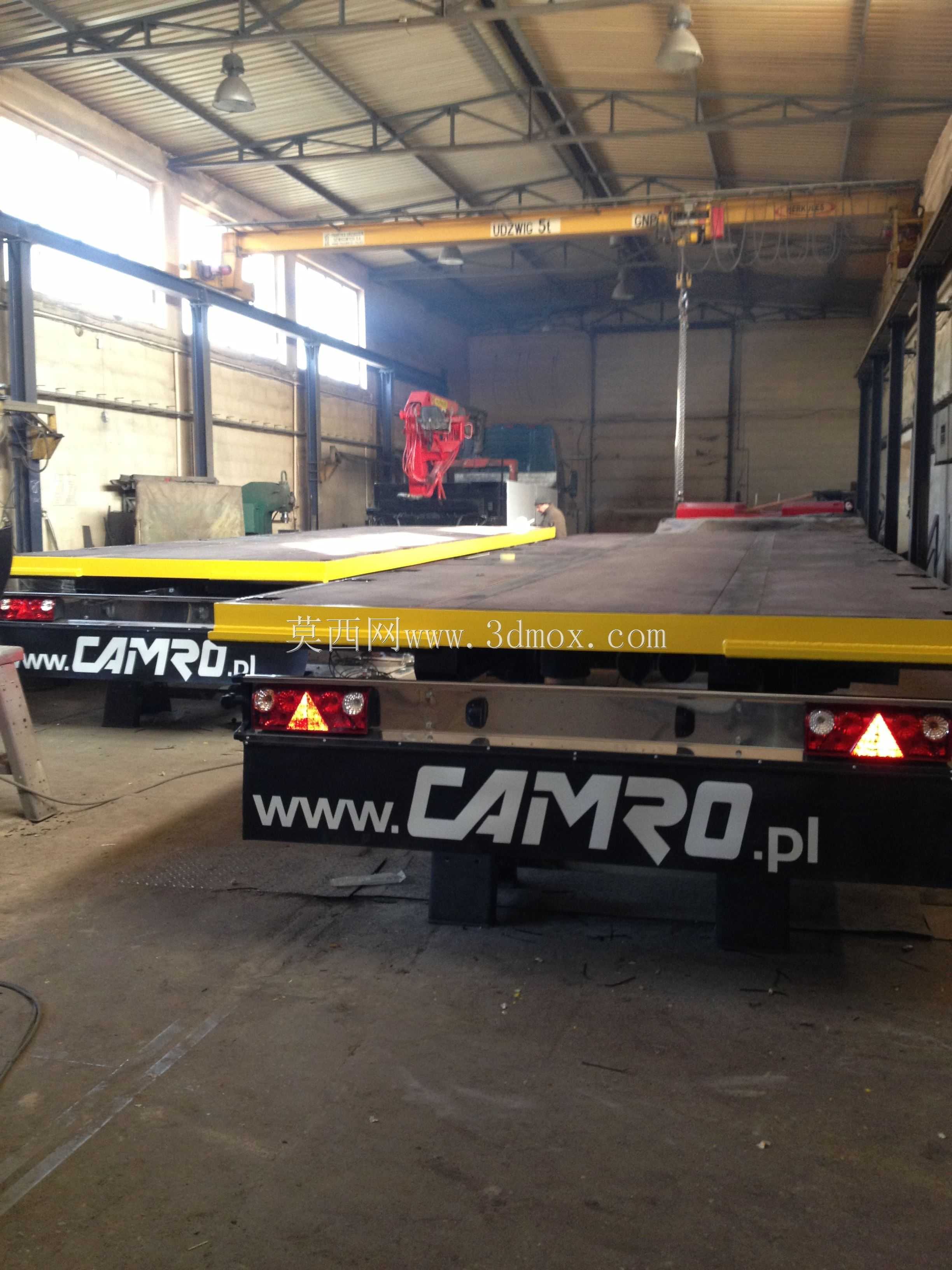

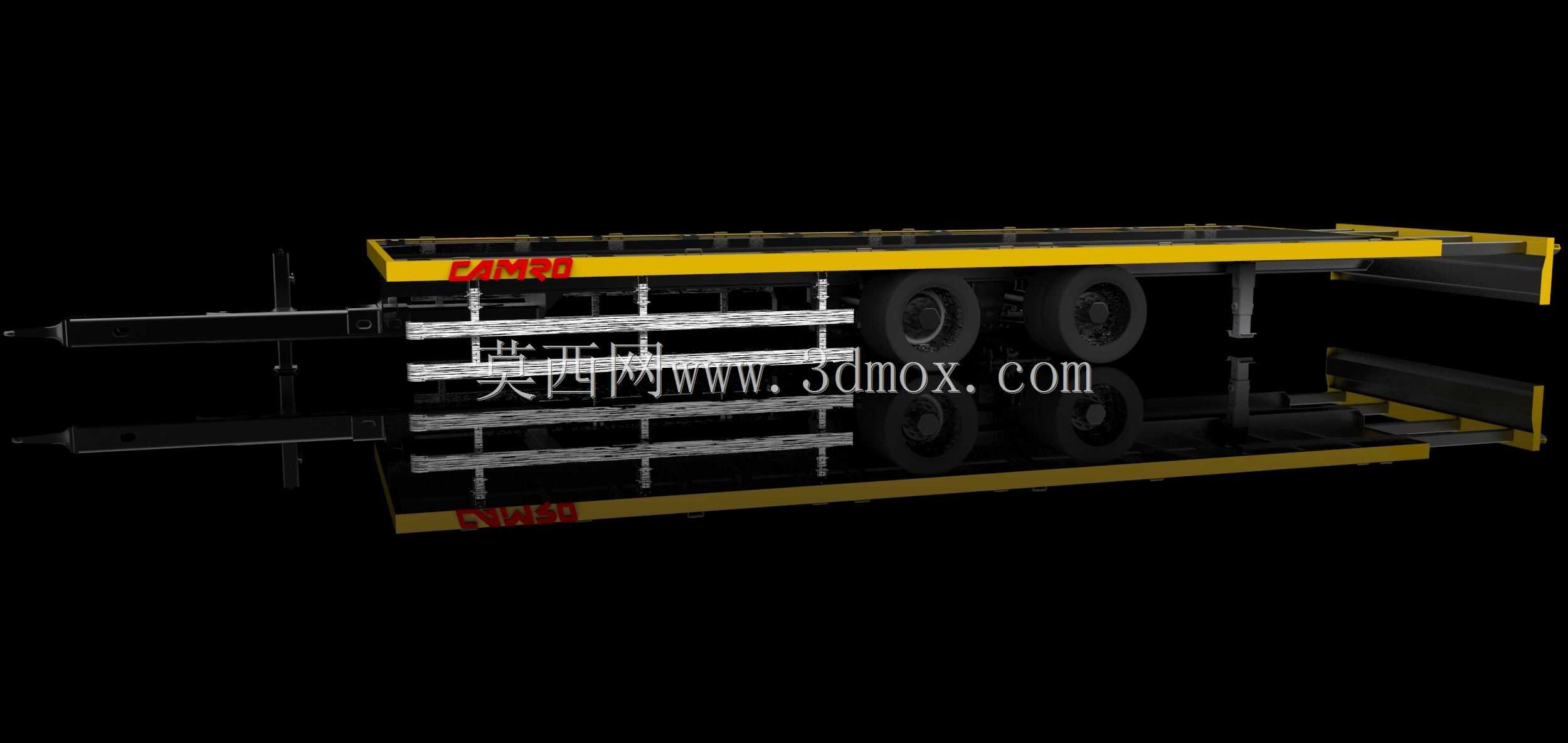

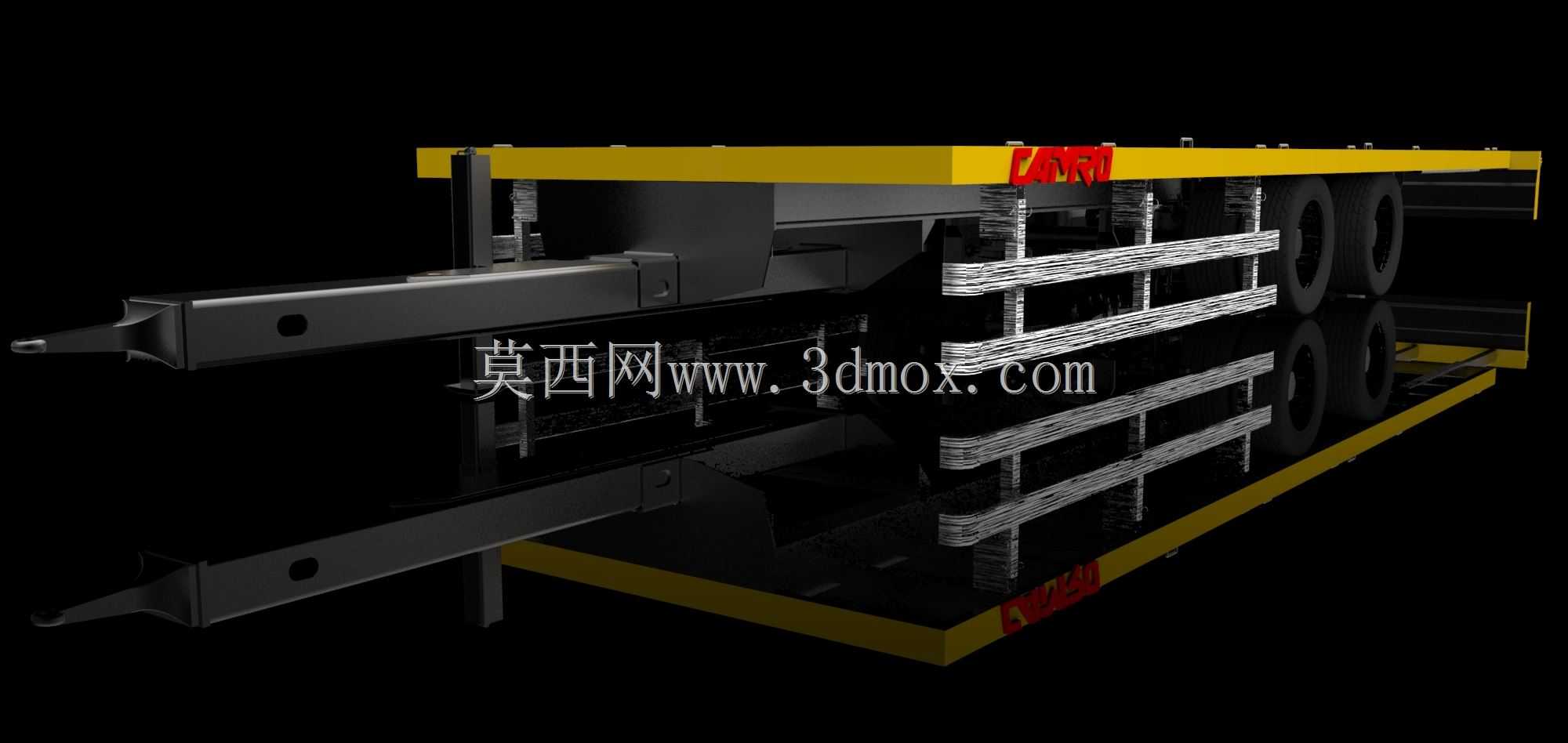

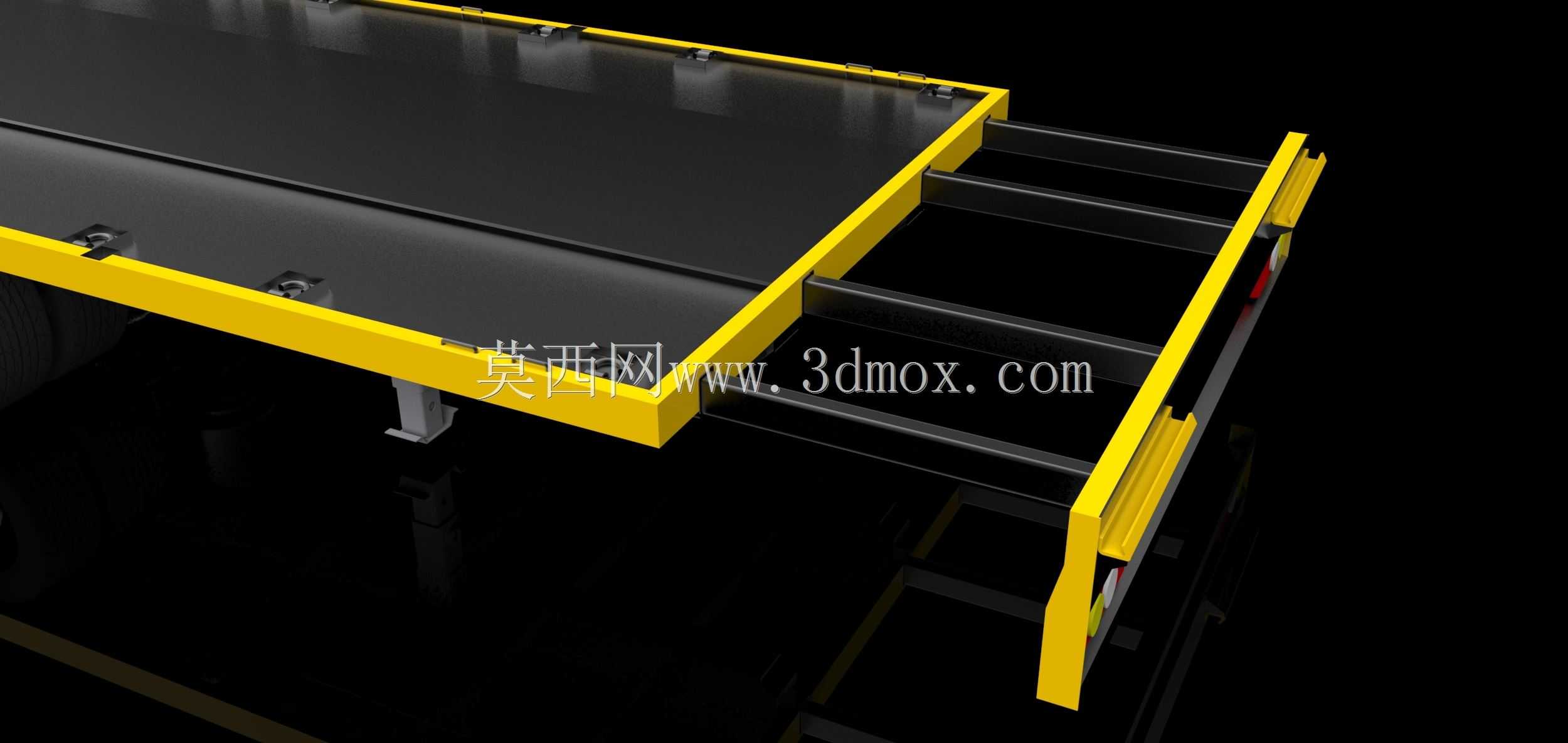

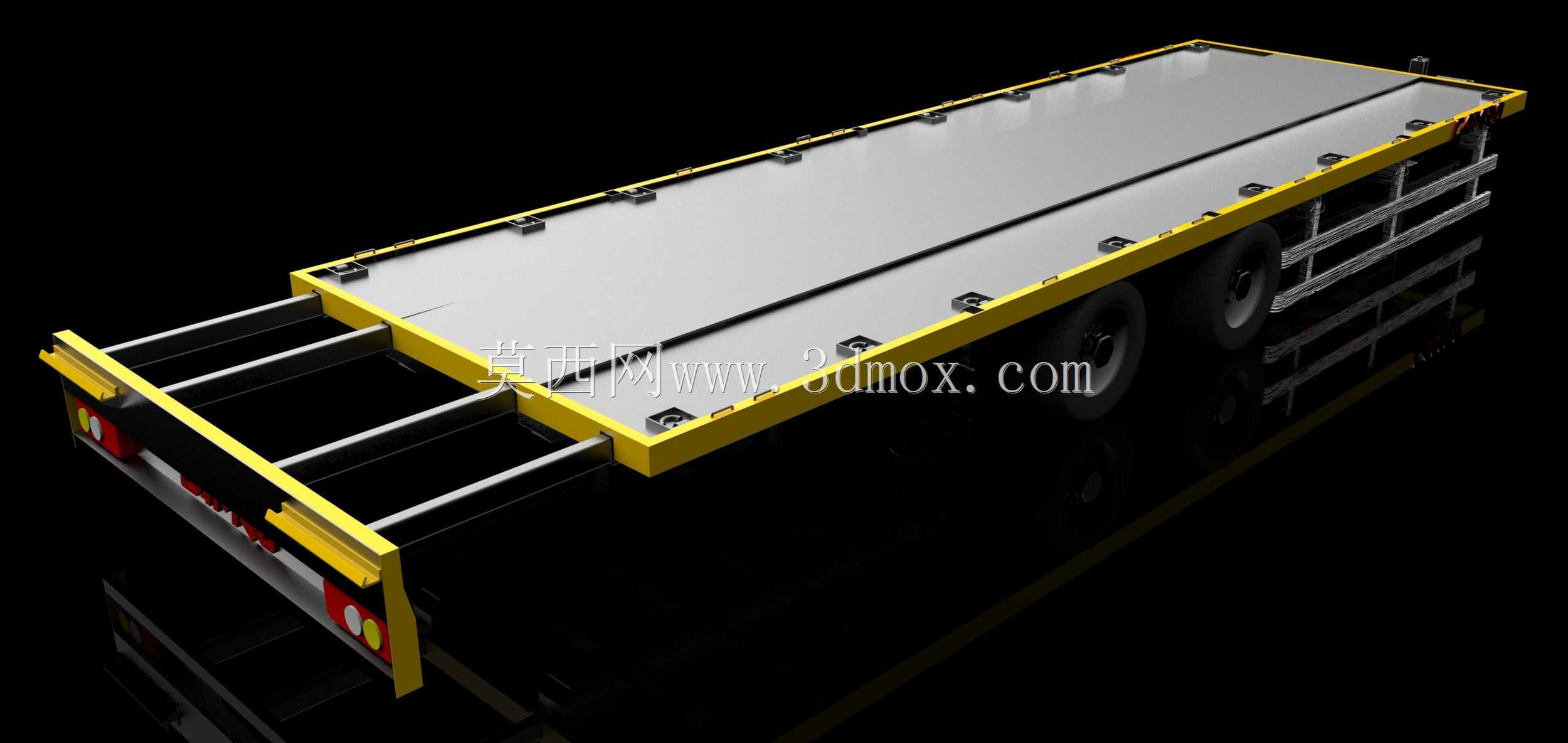

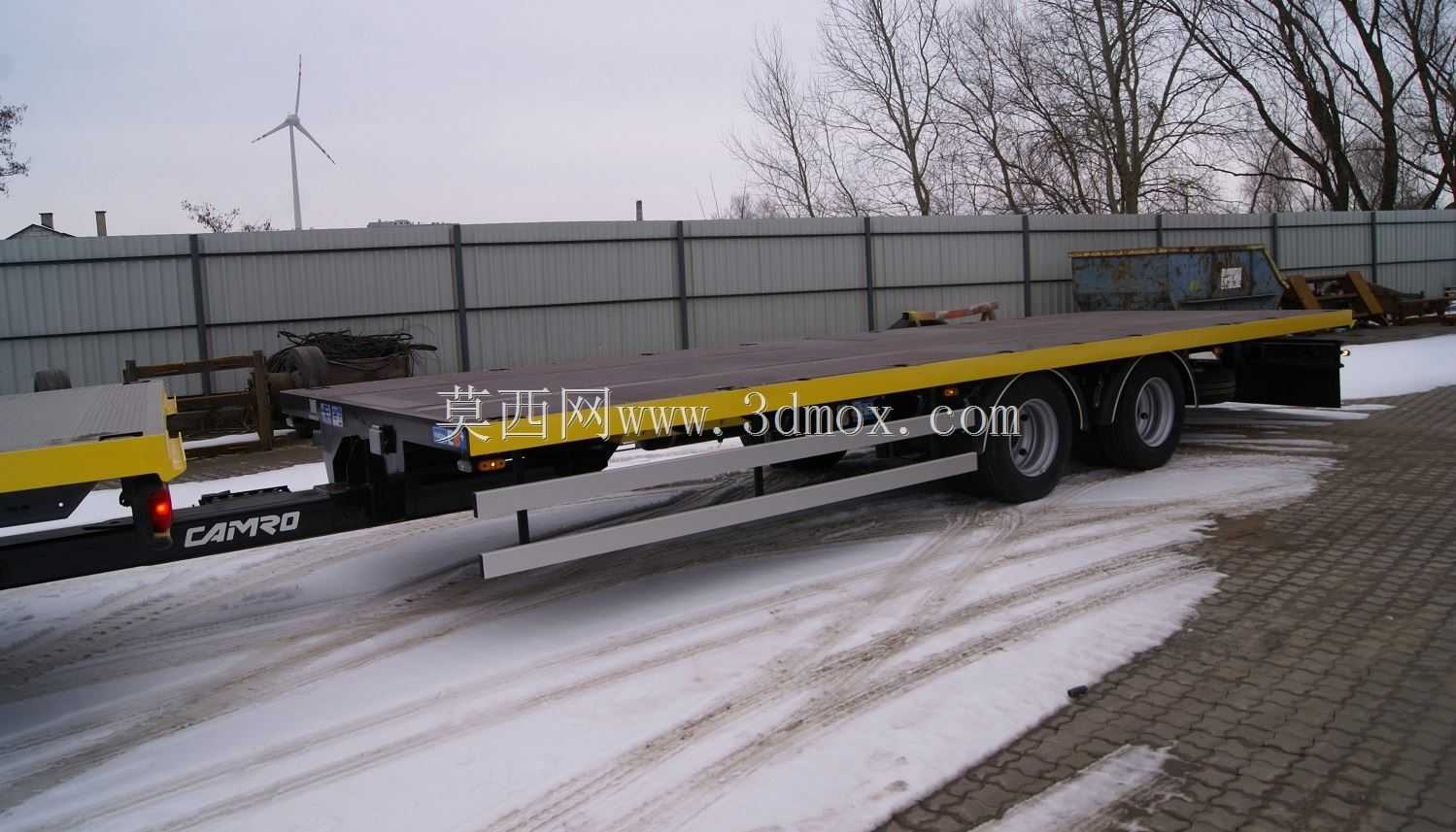

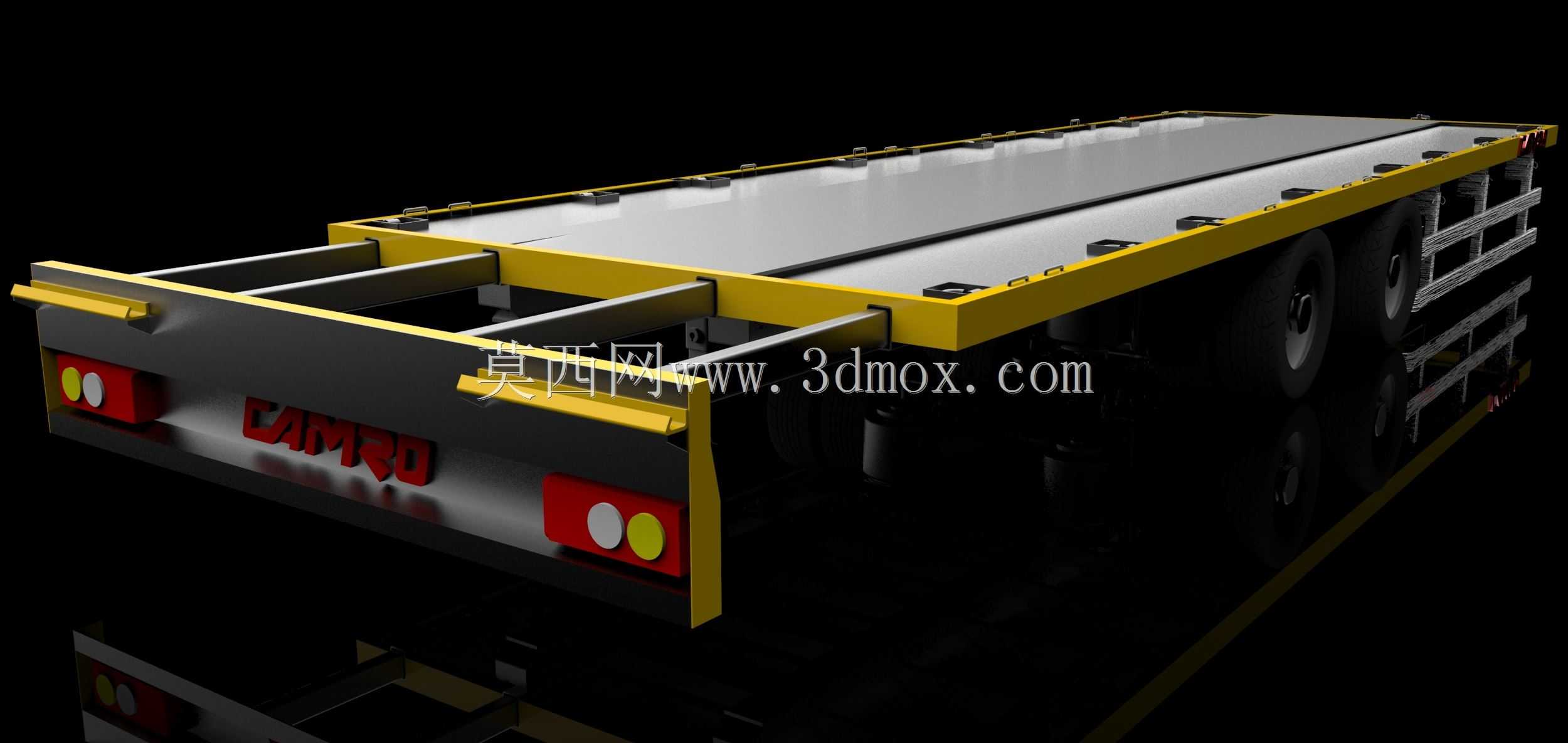

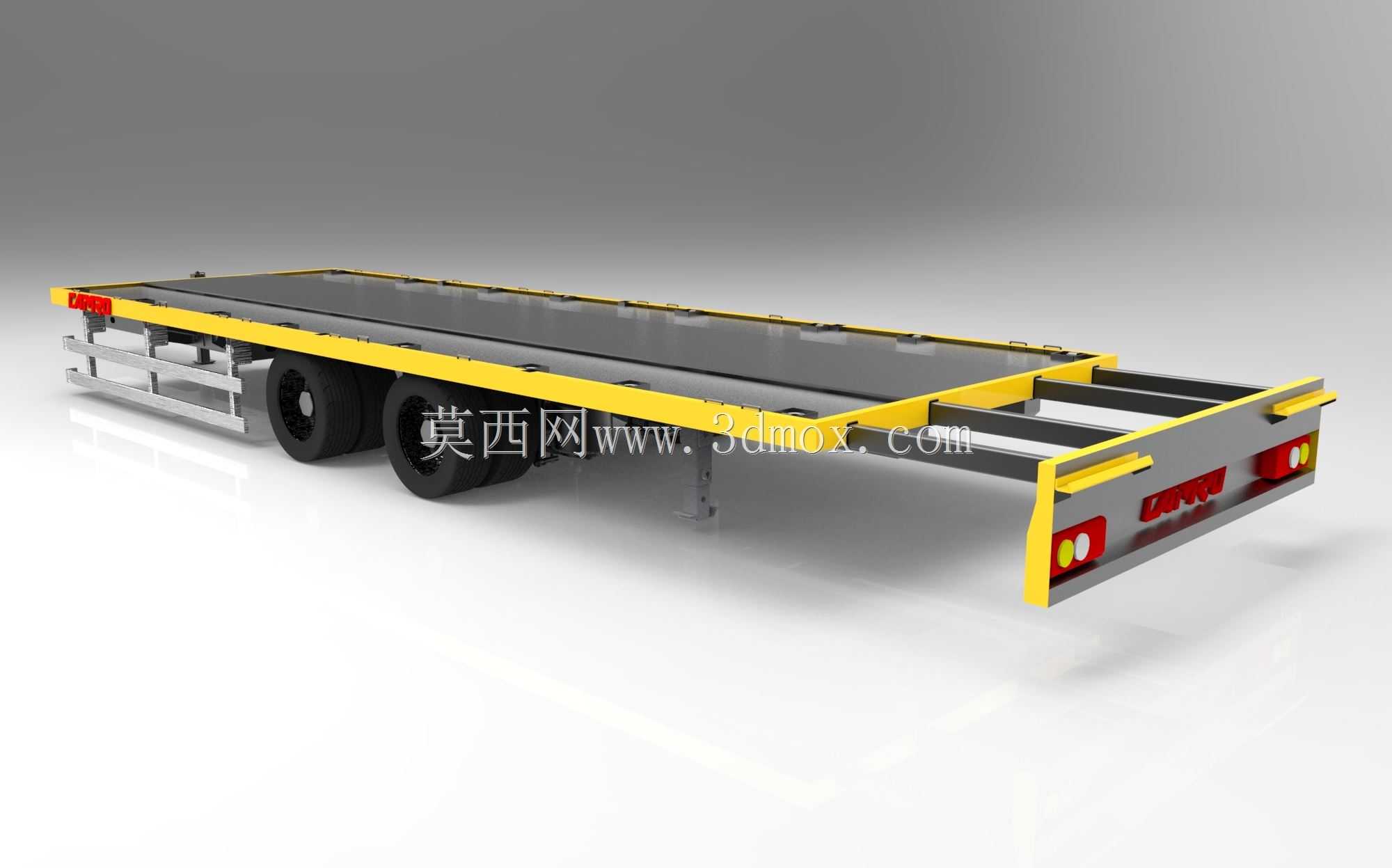

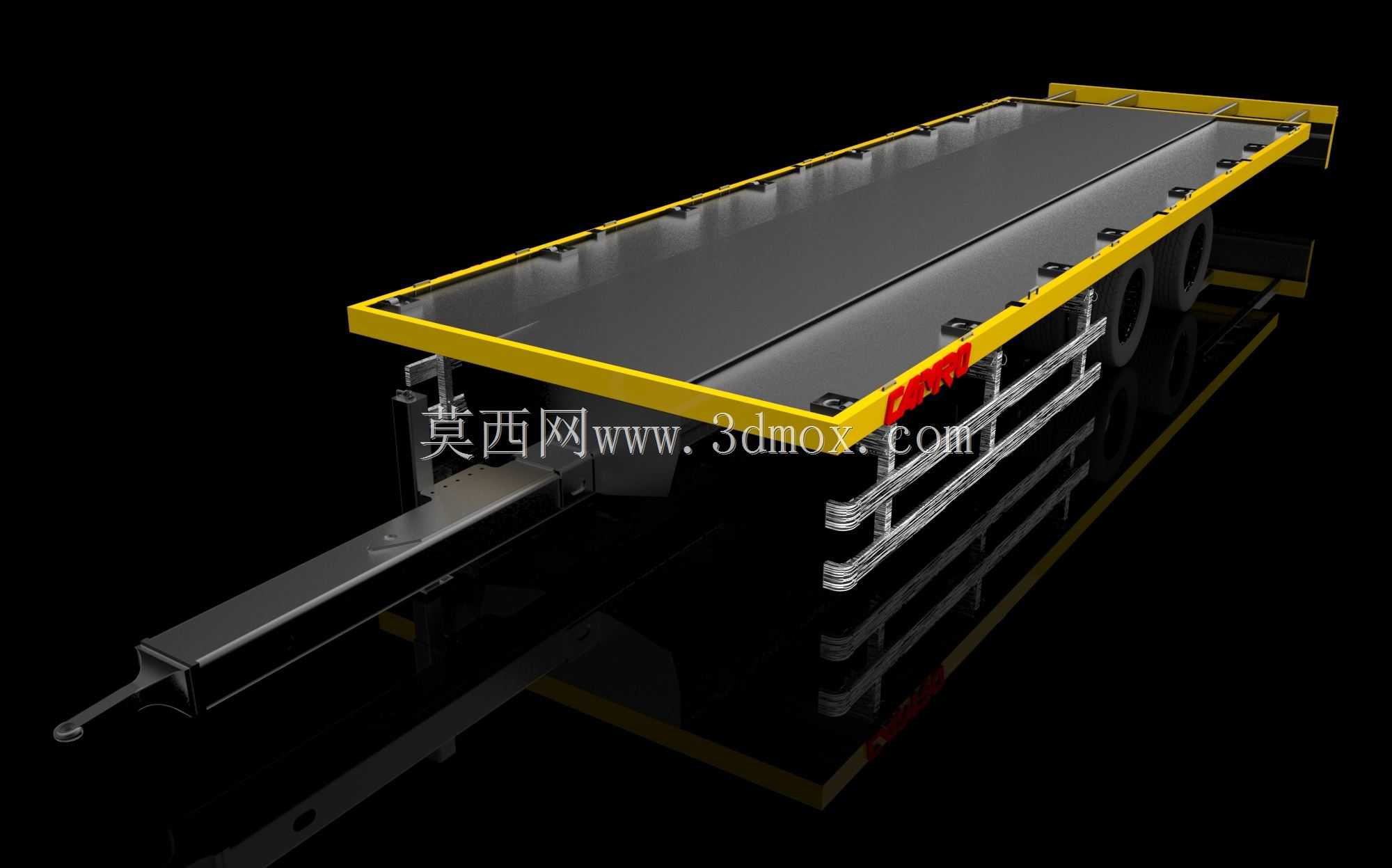

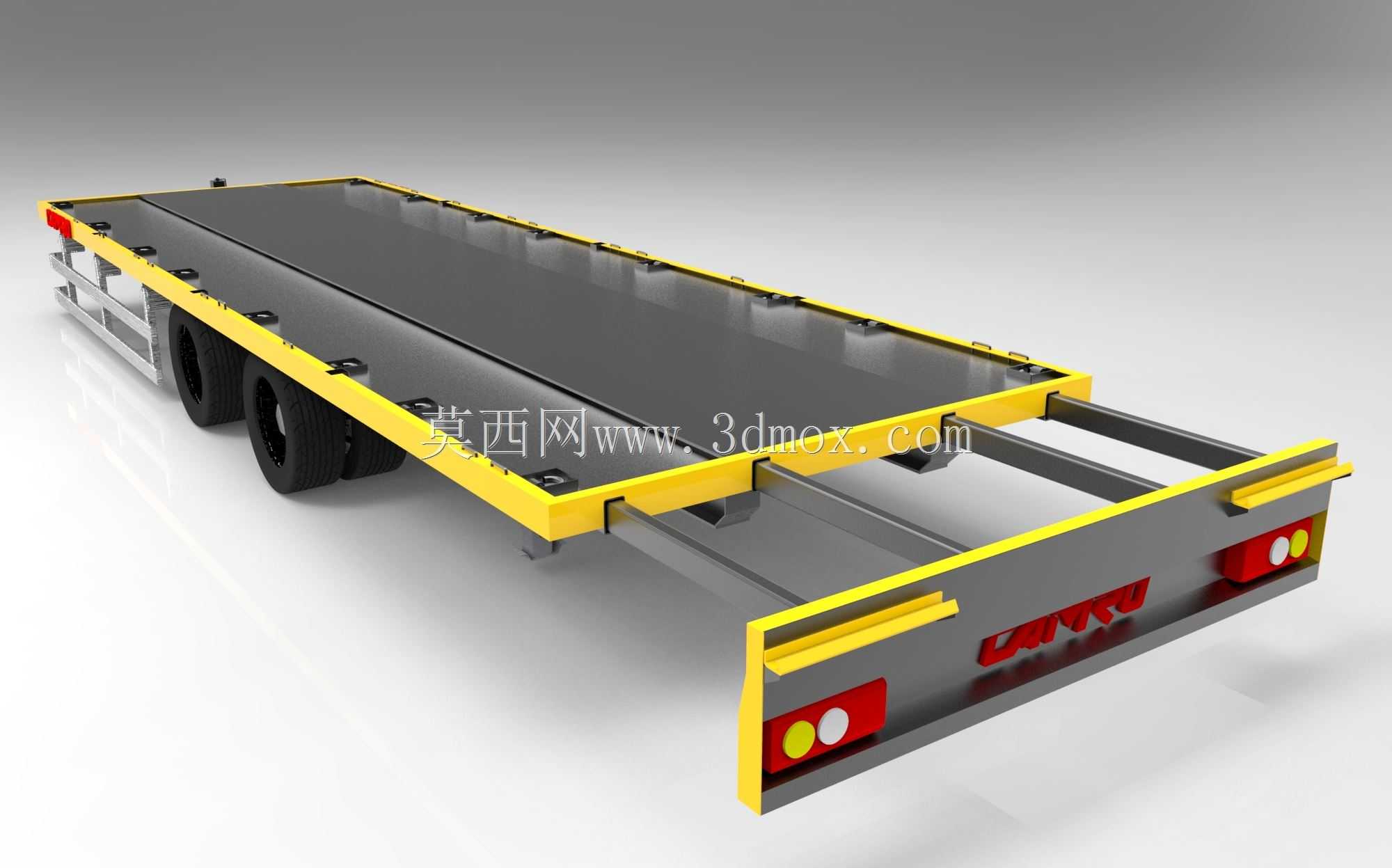

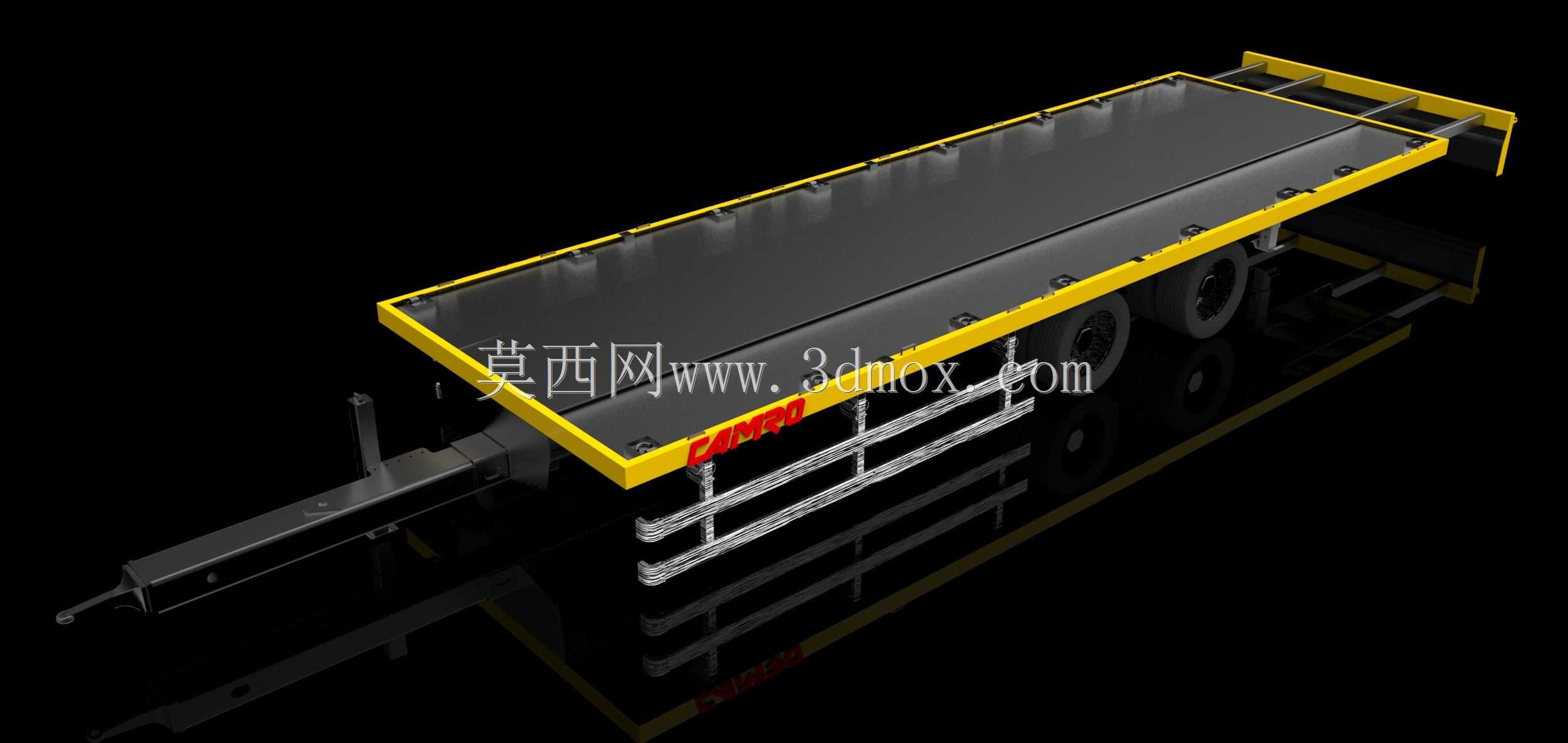

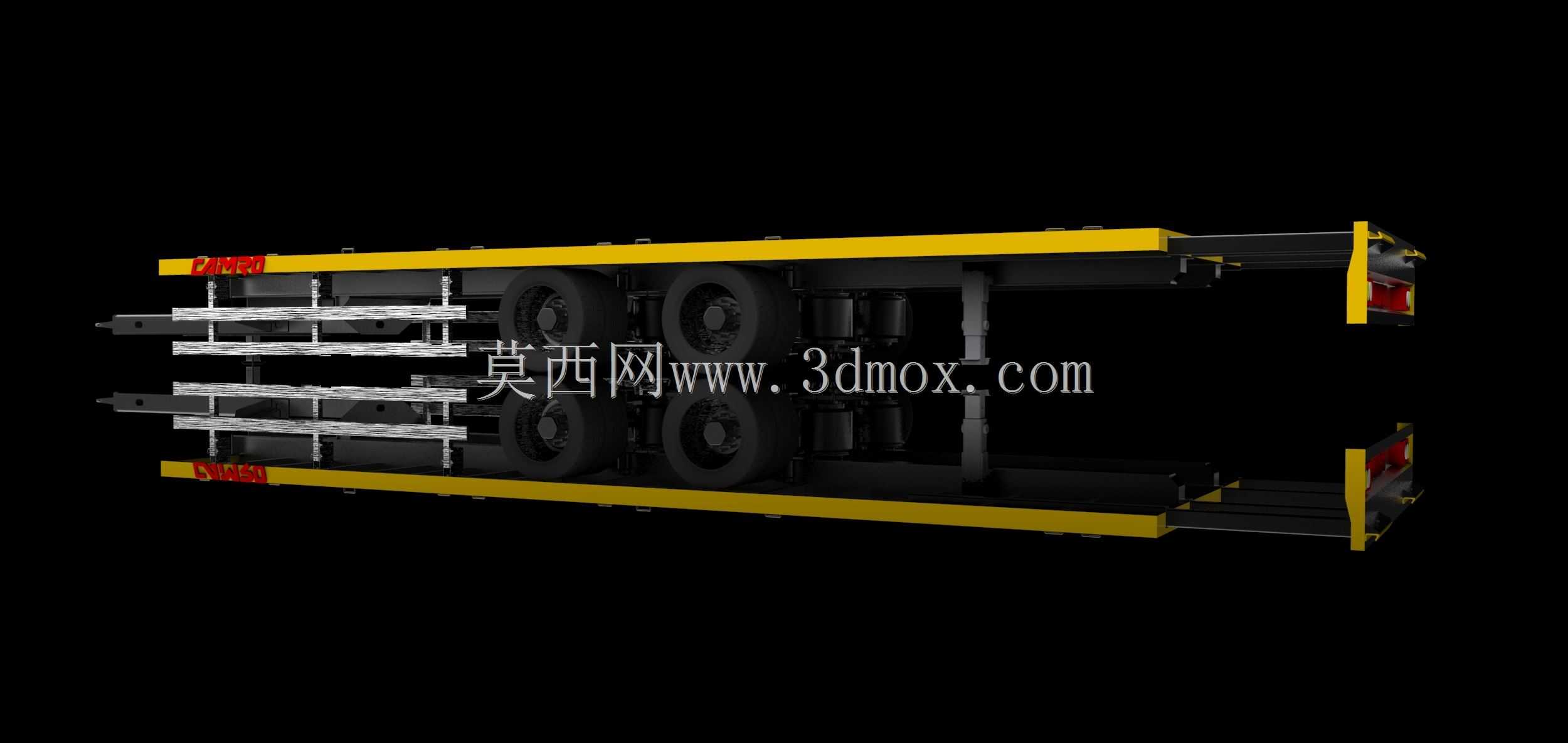

在厂区内部物料转运、短途堆场货物驳运、小型设备转场作业场景里，固定长度的平板拖车往往会面临适配性不足的问题——转运长尺寸型材、管材时货台长度不够，转运标准托盘时过长的底盘又会挤占转弯空间，增加厂区内通行的剐蹭风险，这款带双刚性轴的可伸缩拖车正是针对这类实际工况痛点完成的结构设计。从实际使用逻辑出发，这款拖车的核心功能围绕承载适配性做了针对性优化，可伸缩的主车架采用嵌套式矩形梁结构，内层滑动梁与外层固定梁之间设置有等距定位销孔，可根据单次转运货物的实际长度调整货台整体伸出量，调整区间覆盖常规1.2米标准托盘到6米以内长型材的承载需求，不需要额外拼接辅助承载架，也避免了货物伸出货台过长带来的通行安全隐患。双刚性轴的布置没有采用常见的弹性悬架结构，而是直接将车轴通过高强度螺栓与车架底梁刚性连接，这种设计并非忽略行驶缓冲需求，而是针对厂区内硬化铺装路面、低速行驶的作业场景做的取舍：刚性连接结构可以让车架整体承载能力提升30%以上，不存在弹性悬架长期重载后出现的弹性元件疲劳失效、车架倾斜问题，同时双轴布置让单轴承载负荷降低一半，在转运重型模具、整垛金属工件时，车轴、轮胎的受力更均匀，不会出现单轴过载爆胎、轴体变形的问题。设计过程中首先明确了安装边界的约束条件：作为牵引式拖挂设备，前端牵引架的连接尺寸完全匹配厂区内通用的电动牵引车、叉车尾部牵引销规格，牵引销中心到车架前端的预留距离满足牵引车最大转角时的间隙要求，不会出现转向时牵引架与牵引车尾部碰撞的问题；车架两侧设置的可翻转防护栏，在转运散件、带包装货物时可以翻起起到侧向挡护作用，转运超宽尺寸工件时可以向下翻折贴靠车架侧面，不会额外增加货台的整体宽度，适配厂区内宽度有限的消防通道、车间出入口通行要求。货台台面采用花纹钢板整体铺设，边缘设置的黄色警示边条不仅是视觉标识，同时也是台面的加强包边，避免长期装卸货时钢板边缘出现卷边、变形问题；车架尾部设置的低位登车踏步，方便作业人员上下货台整理货物，不需要额外借助登高梯。伸缩结构的锁定机构采用横向插销设计，插销表面做了淬火硬化处理，配合车架梁上的定位套，调整到位后插销贯穿内外两层梁体，配合侧向锁紧螺母可以完全避免行驶过程中插销脱出、车架自行伸缩的风险，整个调整过程不需要借助专用工具，两名现场作业人员配合即可在短时间内完成长度调整，适配不同批次货物的转运需求。车轴部分选用的是整体式实心轴结构，轮毂采用圆锥滚子轴承配置，维护时只需要定期加注润滑脂即可，不需要复杂的调校作业，适合厂区设备维护人员的日常保养能力范围；轮胎选用工业级实心轮胎，避免了充气轮胎在厂区内遇到金属边角、焊渣等尖锐物时容易爆胎的问题，同时实心轮胎的较小变形量也让重载状态下的货台高度保持稳定，方便与装卸货平台对接。从结构建模的细节来看，整个车架的焊缝位置都做了应力释放的工艺预留，在主受力的牵引架与车架连接位置、车轴安装座位置、伸缩梁限位位置都设置了加强筋板，避免应力集中导致的车架开裂问题；所有外露的金属结构件都预留了涂装工艺的厚度空间，建模时的装配间隙完全满足实际生产中的焊装、涂装、总装工艺要求，不存在建模时尺寸完全零间隙、实际生产无法装配的问题。在实际工况适配中，这款拖车既可以单独作为单节拖挂使用，也可以多节串联由牵引车牵引，完成大批量货物的转运，伸缩结构的设计让它相比固定长度拖车的场景适配范围更广，不需要配备多种长度规格的拖车即可覆盖厂区内绝大多数的物料转运需求，刚性轴的结构也让它的后期维护成本远低于带复杂悬架的拖挂设备，适合机械加工厂区、物流堆场、建材仓库等场景的日常作业使用。
