PepperlFuchsM18x1螺纹款接近开关三维建模作品

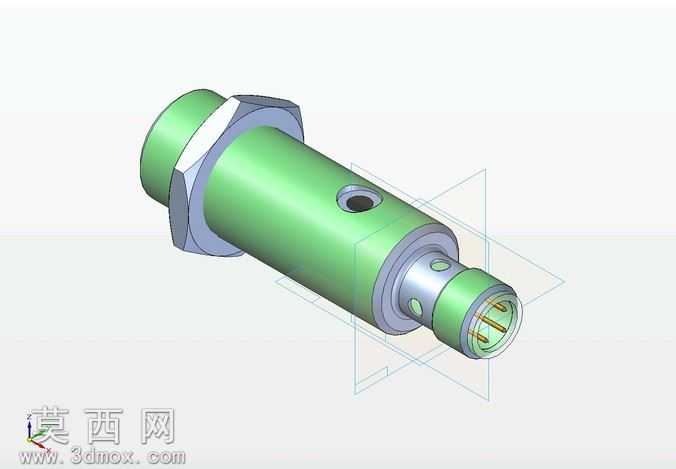

本作品为Pepperl Fuchs品牌M18x1规格螺纹式接近开关的三维参数化建模成果，建模过程严格参照实物测绘尺寸与官方产品手册参数执行，全程在三维建模环境中完成全结构1:1还原，未做任何结构简化或比例缩放，可直接用于工业设备装配仿真、电气布局校验、产品宣传渲染等场景。建模阶段首先搭建整体基准轴与基准面，以产品同轴回转特性为核心，先绘制主体外轮廓草图，通过回转特征生成绿色柱式主体壳体的基础形态，随后在壳体指定位置绘制六角安装螺母的截面轮廓，通过拉伸切除与倒角特征还原六角螺母的棱角结构与安装让位斜面，保证螺母与主体壳体的同轴度误差控制在建模公差允许范围内。针对壳体侧面的径向安装定位孔，采用拉伸切除特征精准定位孔位中心距与孔径，孔口处添加0.2mm的微小倒角还原实物的工艺处理细节，避免锐边结构不符合实际加工逻辑。前端检测端部分单独建模，先绘制检测端面的环形分层结构，通过多段回转特征还原检测端的阶梯轴形态，端面处的三个信号插针采用单独拉伸特征制作，插针根部添加绝缘基座的分层结构，还原接插件内部的绝缘隔离设计，插针的伸出长度、间距完全匹配M12接插件的通用标准尺寸，保证与配套接头的装配兼容性。尾部出线端的接插件外壳同样采用回转加拉伸切除的方式制作，外壳表面的防滑凹槽通过圆周阵列特征均匀排布，还原实物接插件的拧装防滑结构。材质与渲染阶段，为主体绿色壳体赋予哑光工程塑料材质，调整材质的粗糙度与漫反射参数还原实物PA材质的磨砂质感；六角安装螺母赋予镀锌金属材质，添加轻微的金属反光与表面细微颗粒质感还原电镀层的真实效果；前端插针赋予黄铜金属材质，调整高光参数还原铜件的金属光泽；接插件绝缘部分赋予深灰色硬质塑料材质，区分不同部件的材质差异。整体装配阶段严格校验各部件的同轴度与轴向间隙，保证所有活动结构无干涉，螺纹部分采用简化装饰螺纹线呈现，既保证视觉上的螺纹识别度，又避免全螺纹特征导致的模型文件冗余。建模过程中充分考虑工业场景的使用需求，所有倒角、圆角、让位槽等工艺细节均按照实物加工逻辑还原，未出现违背生产工艺的不合理结构，模型可直接导出为通用格式用于各类三维软件的装配调用，也可用于生成产品爆炸图、装配示意图等技术文档素材。
