重型货运五轴牵引挂车车架结构设计

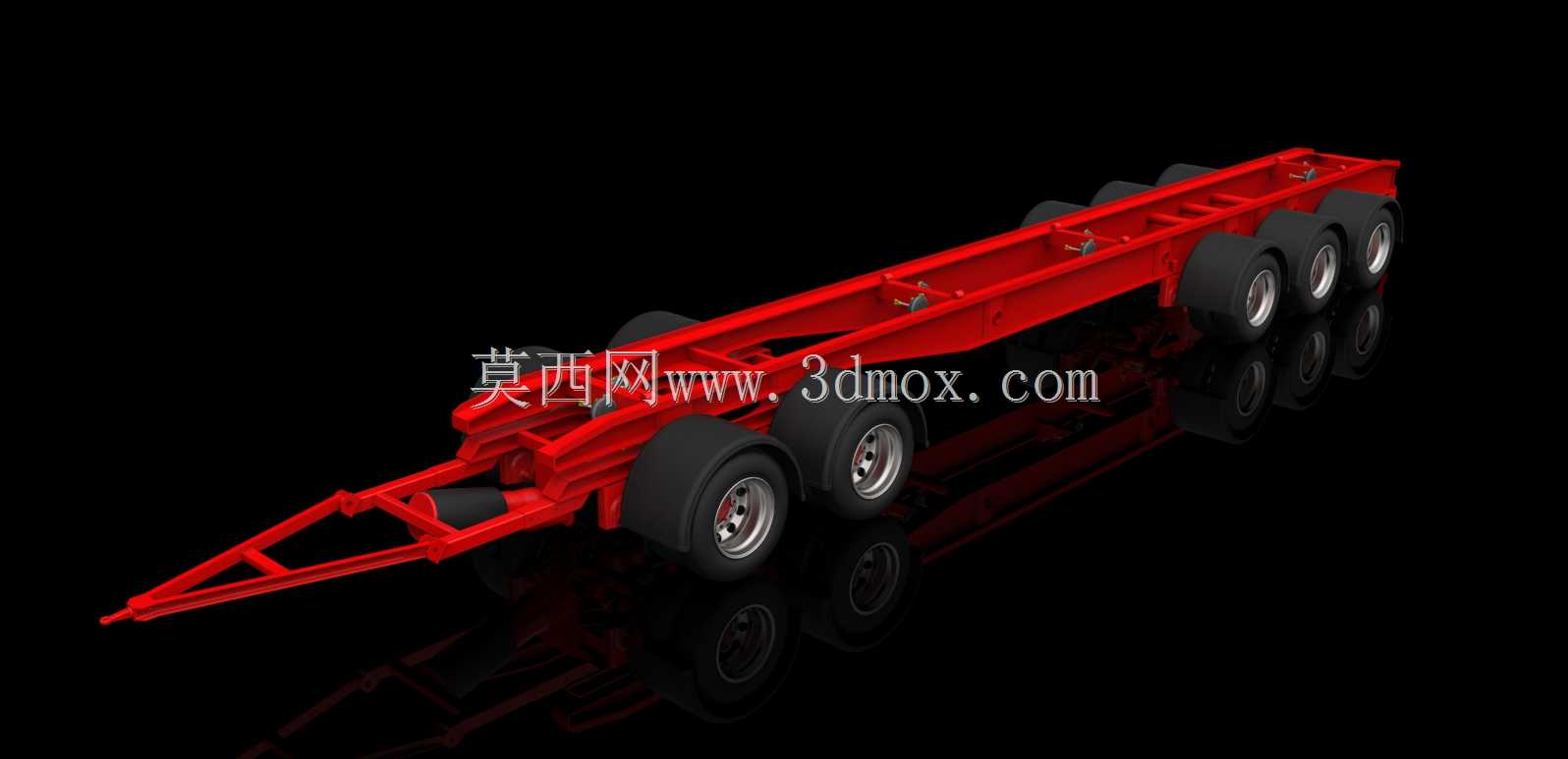

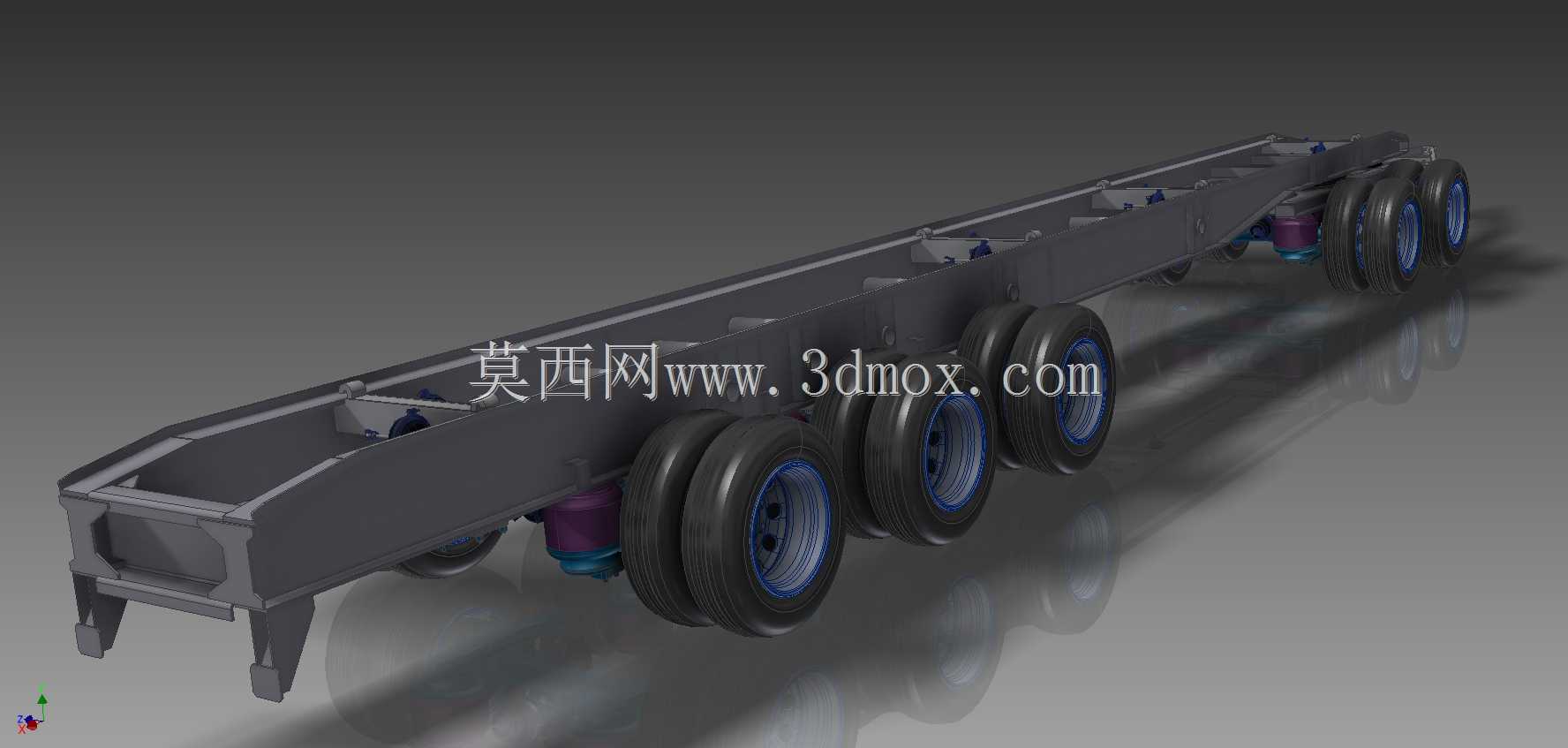

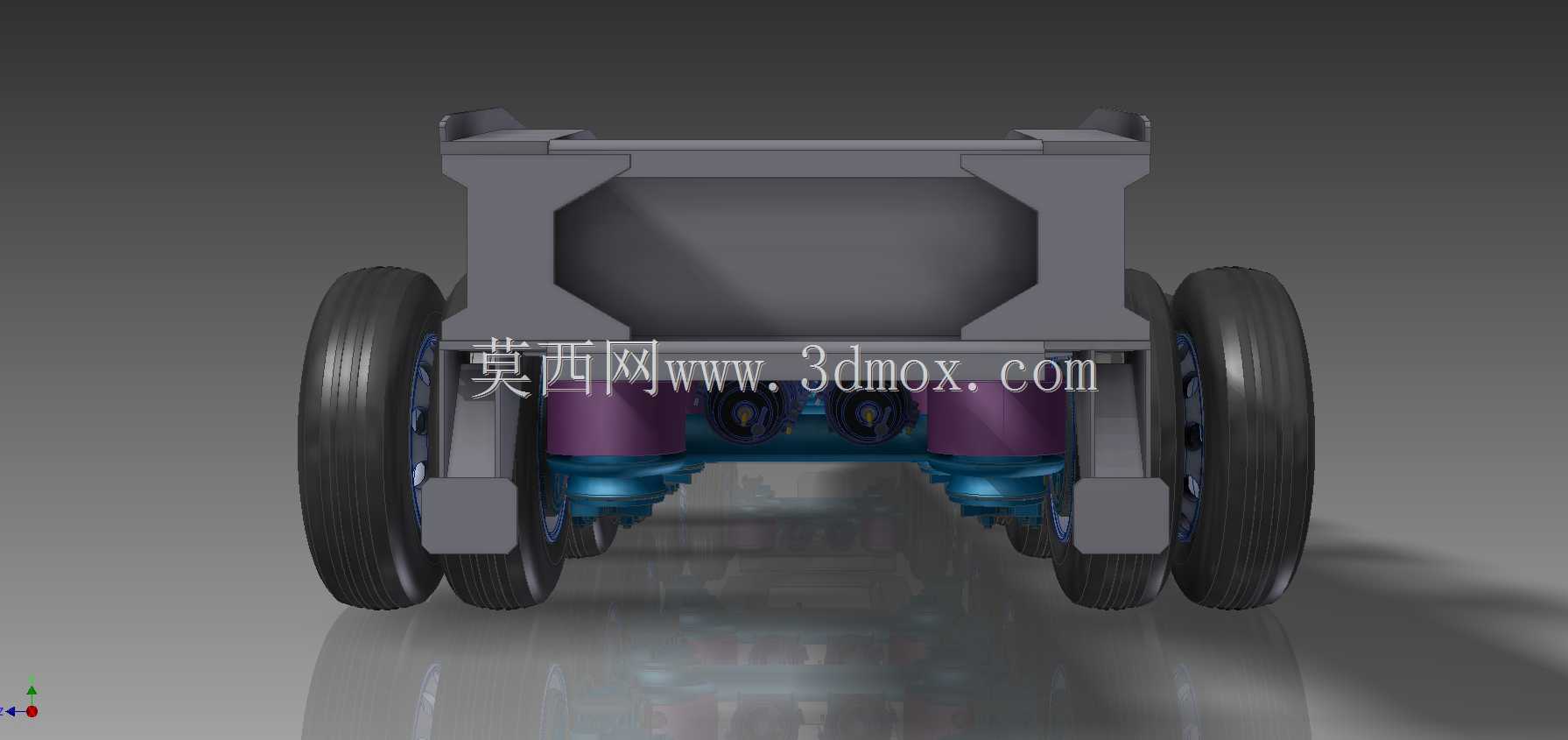

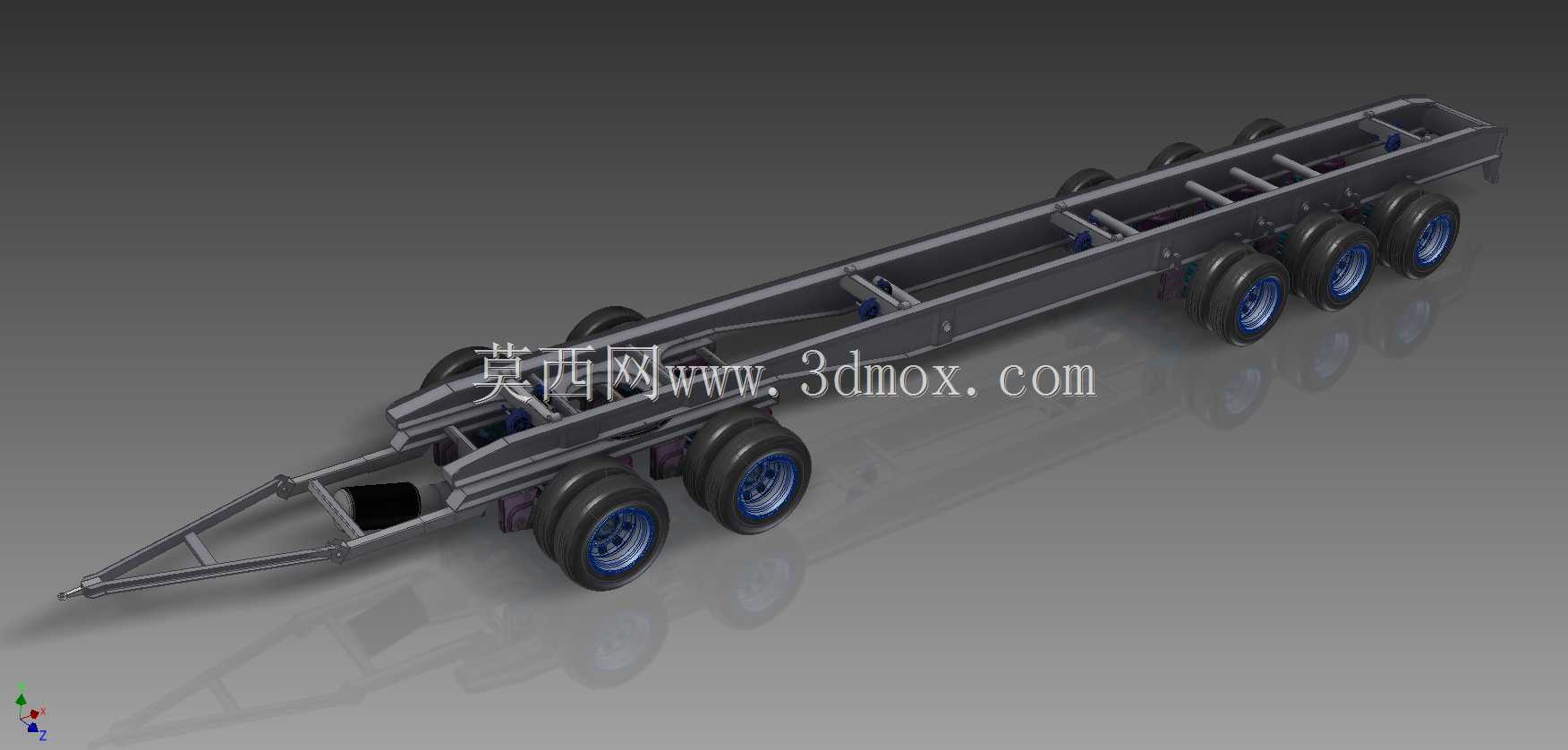

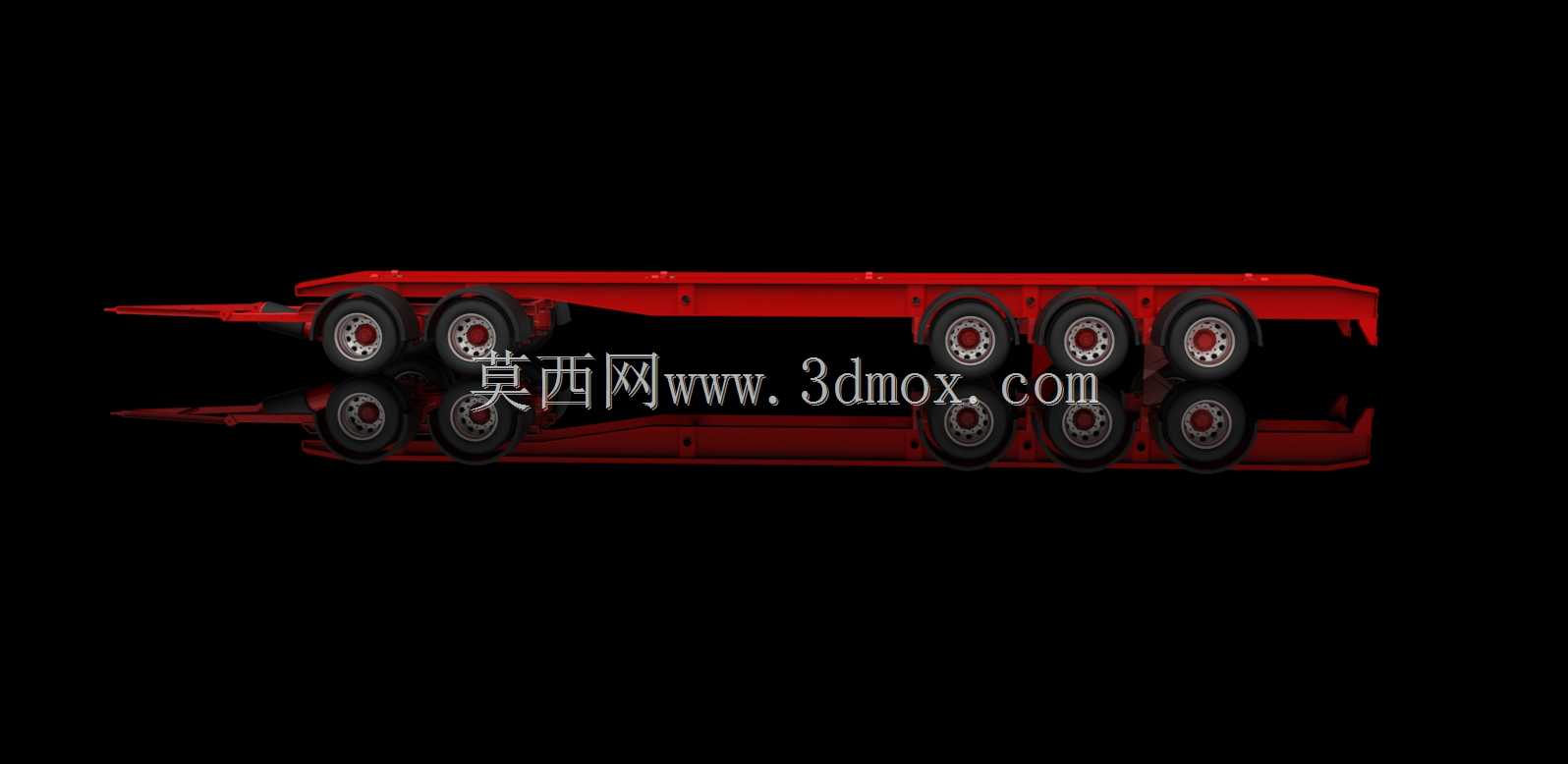

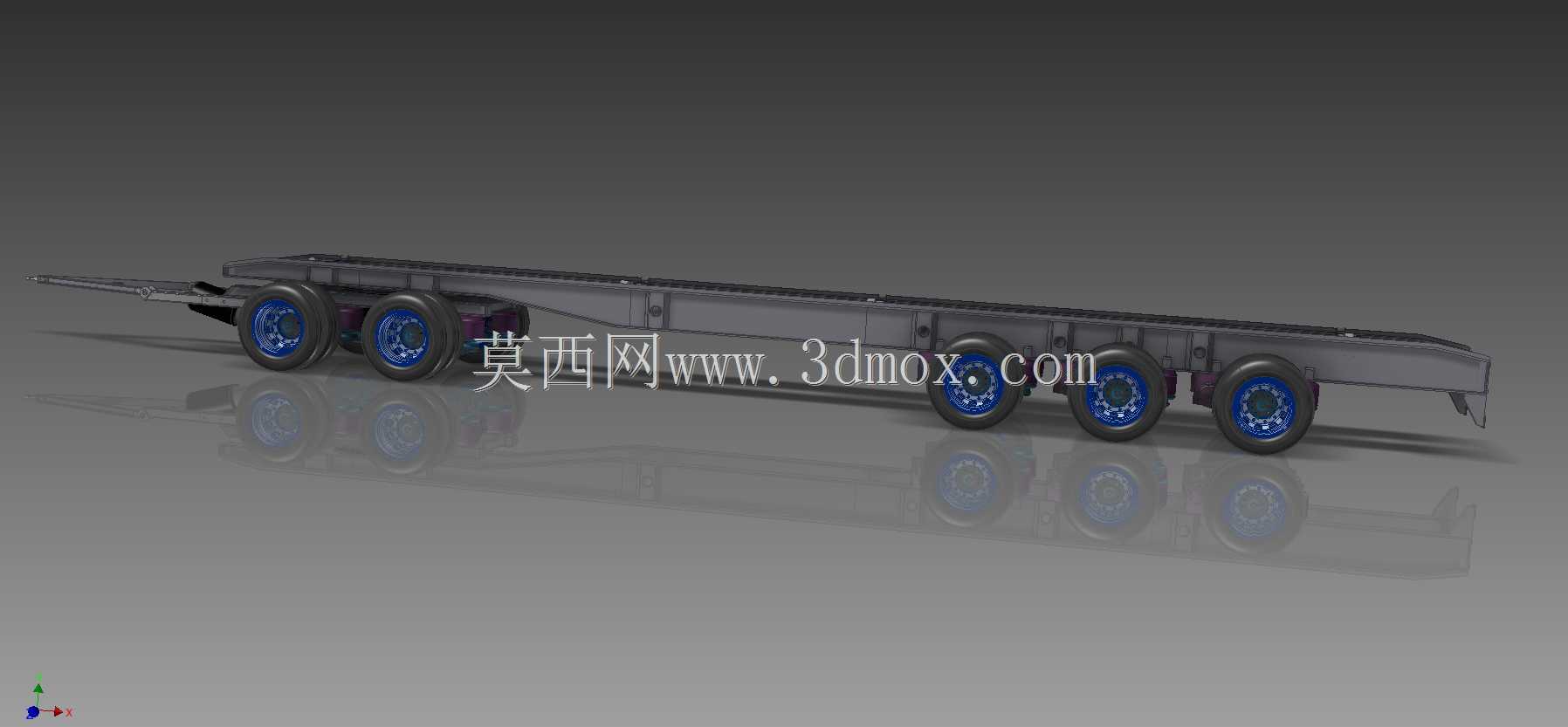

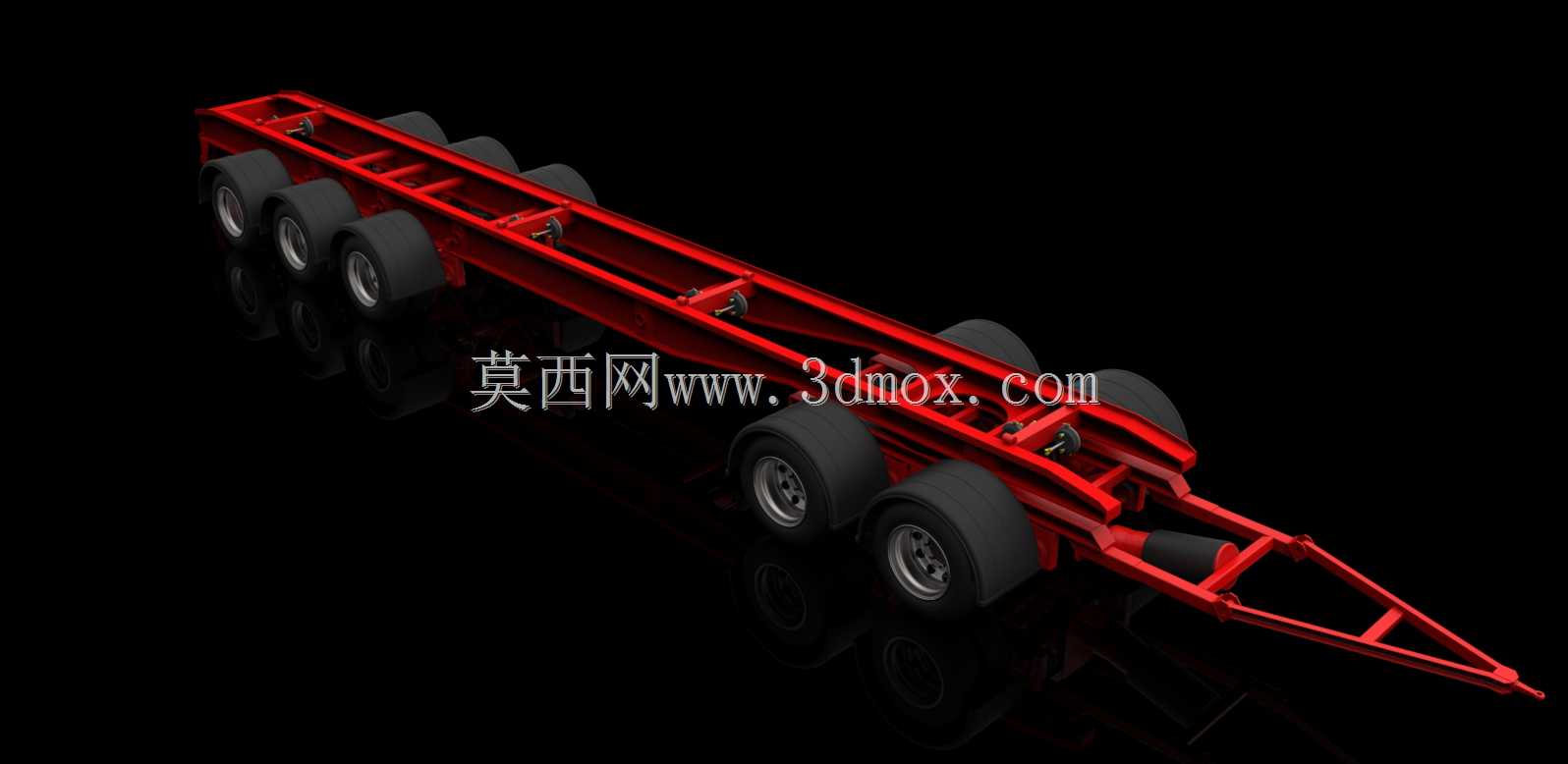

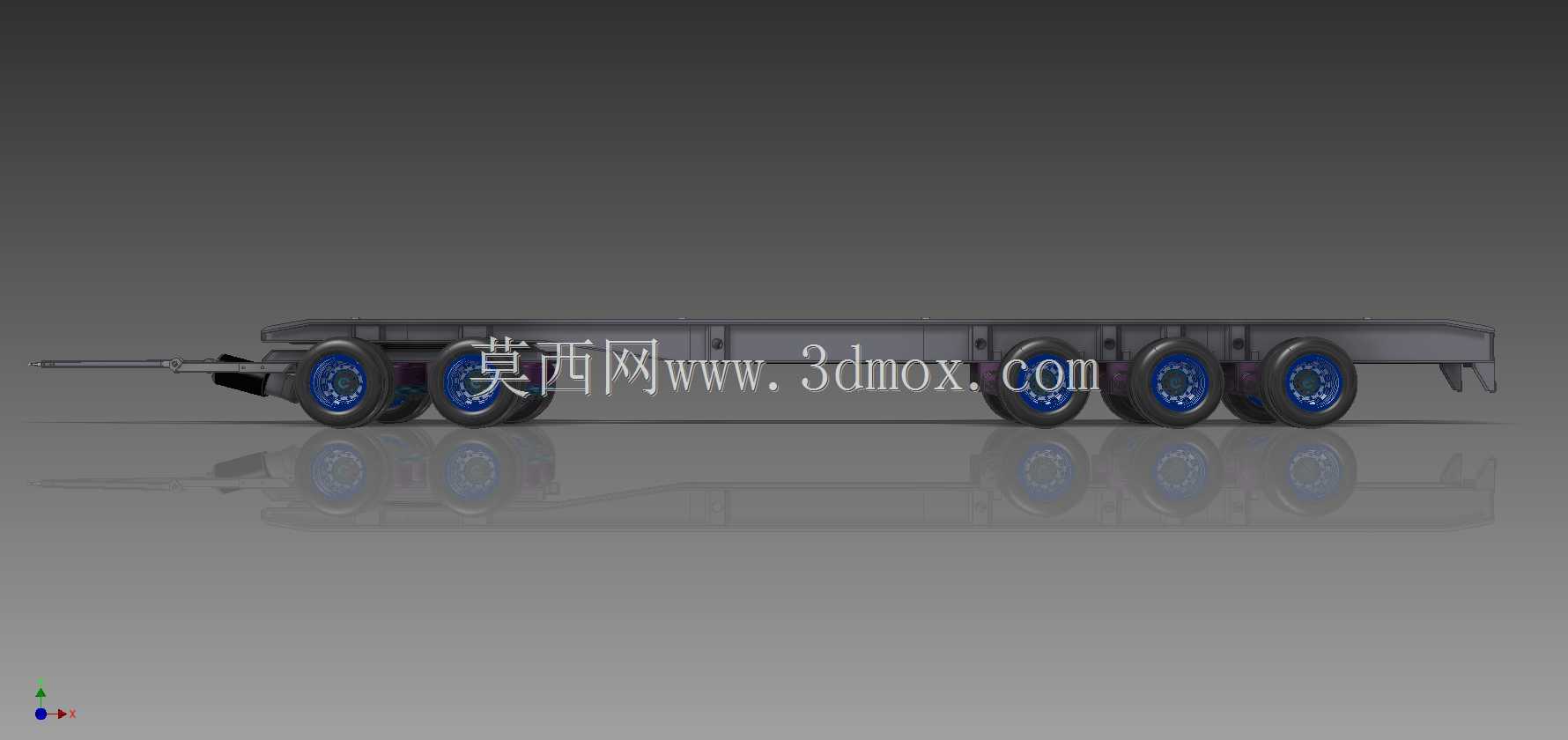

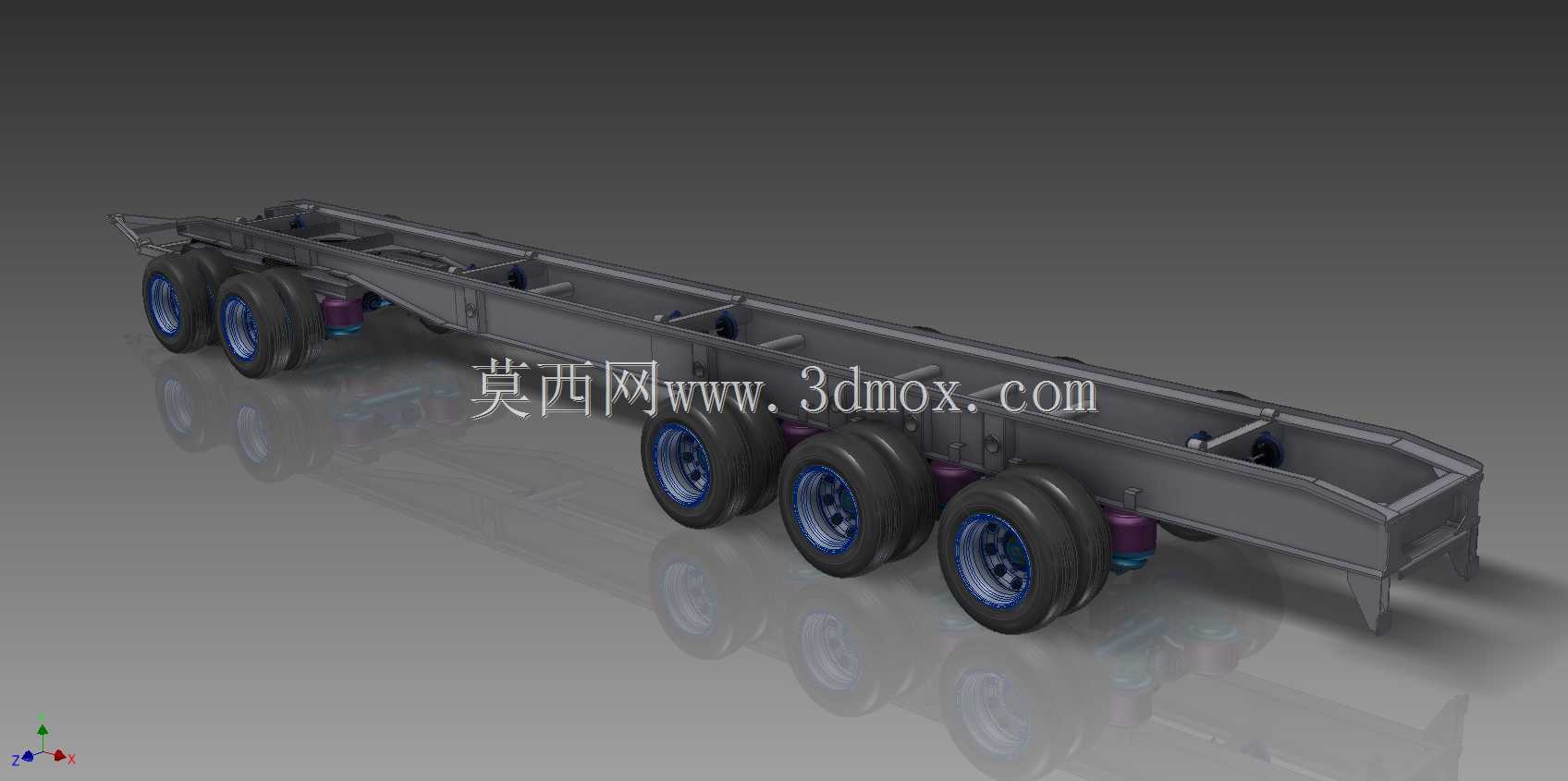

该五轴挂车车架结构主要面向大宗重载干线货运、工程设备转场、重型物料中短途转运场景设计，区别于常规三轴半挂结构，五轴布局能有效分散单轴载荷，适配国内道路限重要求下的大吨位运输需求，可匹配常规重型牵引车头完成挂接作业。从结构设计逻辑来看，整体采用纵梁贯通式梯形车架布局，主纵梁选用变截面高强钢焊接结构，前段收窄形成三角牵引架结构，直接集成牵引销安装位与制动气路、电气线路的走线固定点，牵引端的三角结构在保证足够抗扭刚度的同时，减少了前端冗余重量，避免挂接后车头轴荷过载。车架上平面预留了标准集装箱锁具安装位、平板货台铺装的连接孔位，可根据实际使用需求加装栏板、仓栅、集装箱锁具或者低平板爬梯结构，适配不同品类货物的装载需求。五组车桥沿车架纵向等载荷间距排布，靠近牵引端的两轴为转向随动轴，后三轴为承重驱动从动轴，轮距匹配国内道路通行的标准宽度要求，轮胎选用重载货运常用的真空钢丝胎规格，悬架安装位直接焊接在纵梁下翼面，预留了钢板弹簧或者空气悬架的安装接口，可根据运输场景的减震需求更换悬架类型。设计过程中重点校核了车架在满载弯曲、满载扭转、紧急制动、急转弯工况下的应力分布，纵梁与横梁的连接采用整体铆接加局部焊接的工艺结构，避免应力集中导致的车架开裂问题，横梁采用槽型截面结构，在轮间位置预留了制动管路、储气筒的安装空间，车架尾部预留了后防护、尾灯、牌照安装的标准接口，完全符合道路货运车辆的安全规范要求。安装边界方面，牵引销高度匹配主流重型牵引车的鞍座高度范围，整车宽度控制在国标货运车辆外廓尺寸限值内，各轴的载荷分配经过反复调整，保证满载时各轴轴荷偏差在允许范围内，避免单轴过载导致的轮胎异常磨损或者道路损坏问题，车架的离地间隙满足非铺装路面的通行需求，可适配工地、厂矿等非硬化路面的运输作业场景。
