带刚性与自转向轴结构低底盘拖车

该低底盘拖车主要面向大件重型设备的短途转运、厂区内部物料周转以及工程现场的重型机具移位场景，相比普通平板挂车，其更低的载货平台高度能有效降低装载后的整体重心，在运输超高类重型构件时，可规避道路限高带来的通行阻碍，同时提升重载行驶过程中的侧向稳定性，避免转弯或经过不平路面时发生侧翻风险。

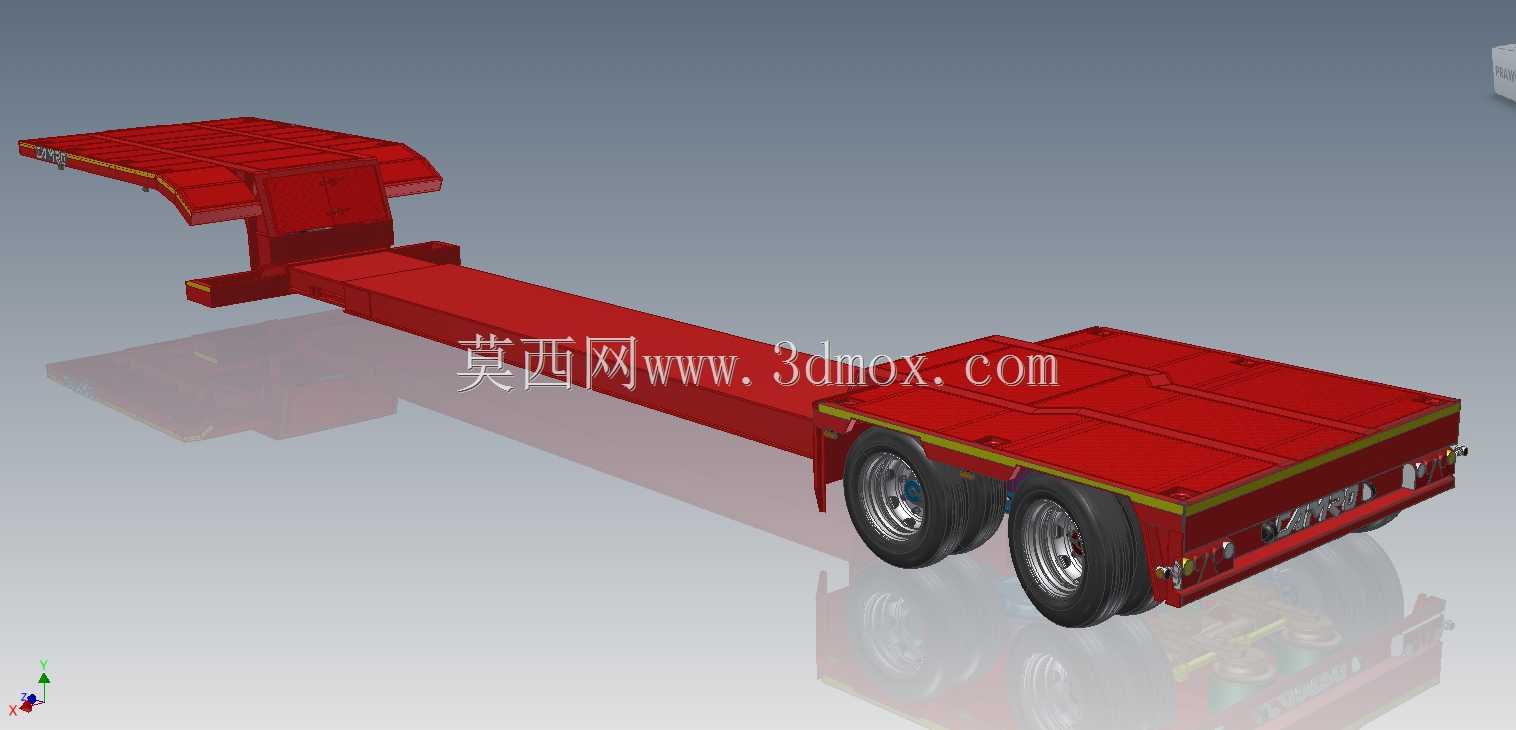

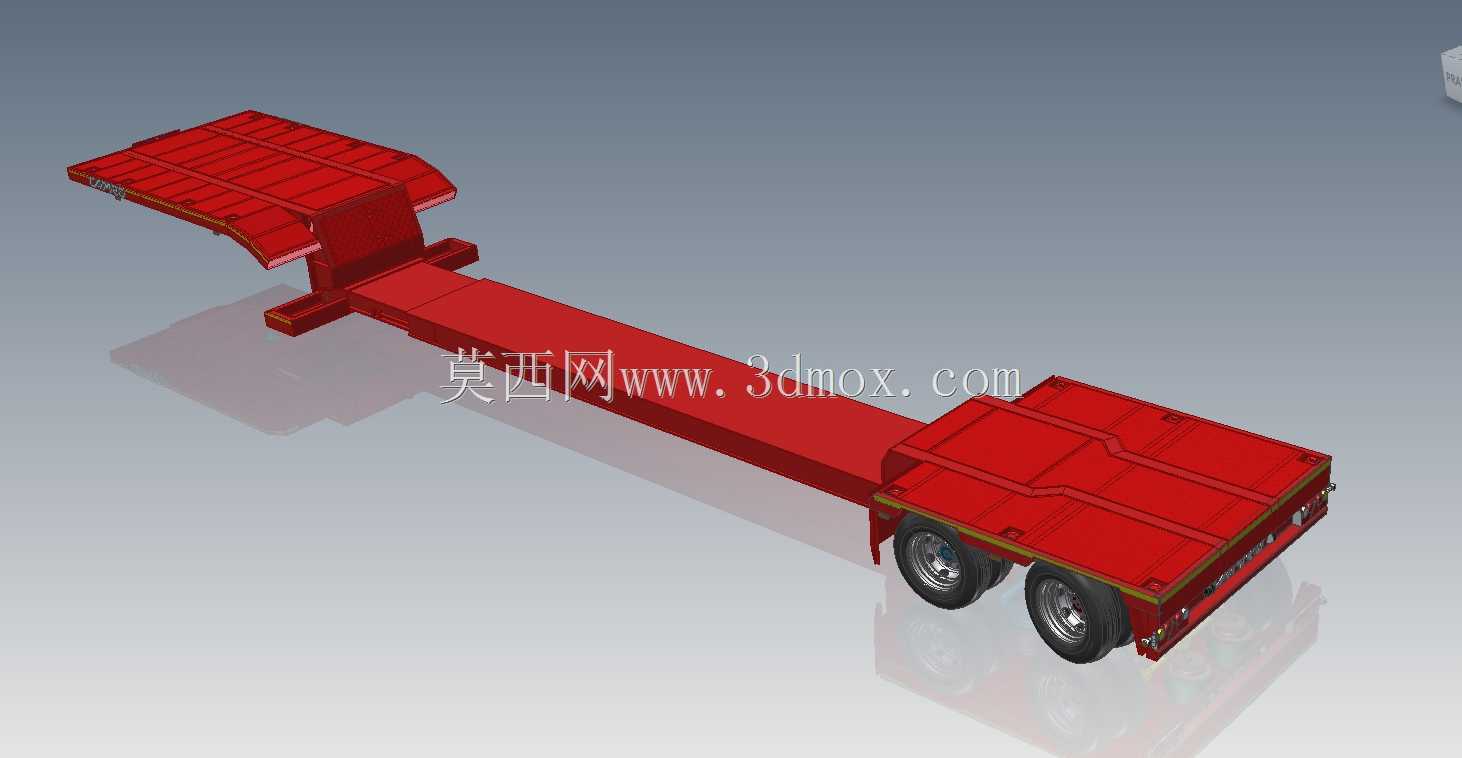

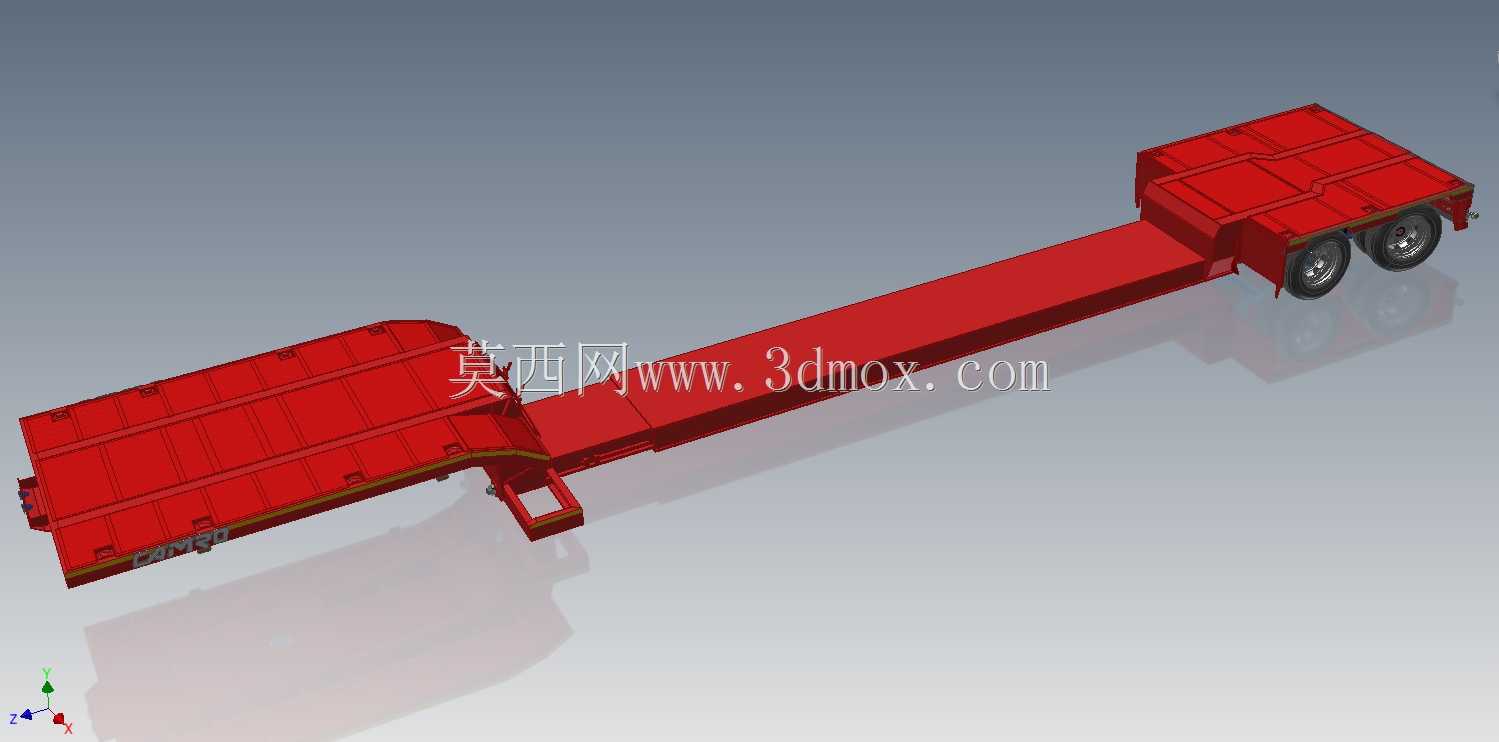

结构设计上，前端采用鹅颈式搭接结构，可与牵引车头完成快速挂接，鹅颈段的弧度设计充分考虑了牵引状态下的上下摆幅边界，避免行驶过程中与牵引车架发生运动干涉；中部为加长平直承载梁结构，采用变截面工字梁焊接成型，在保证整体抗弯强度的前提下尽可能降低自重，承载面铺设防滑花纹钢板，边缘设置有内嵌式绑货挂点，可配合拉紧带对不同外形的装载货物进行多点位固定，防止运输过程中货物移位。

行走机构部分配置刚性轴与自转向轴组合结构，靠近鹅颈端的刚性轴承担主要承载载荷，轴体与车架采用刚性连接，保证重载下车架的受力均匀性；后端的自转向轴可在拖车转弯时随牵引角度自动调整轮组朝向，大幅减小整车转弯半径，解决长轴距挂车在狭窄厂区、施工便道上转向困难的问题，同时减少轮胎在转向过程中的侧向滑移磨损，延长轮胎使用寿命。轮组采用双胎并装配置，单轴载荷冗余充足，可适配非铺装路面的通行需求，轮边配置有独立制动气室接口，可与牵引车头的气制动系统连通，实现行驶过程中的同步制动。

设计过程中对整车的安装边界做了充分校核：整车最低离地间隙满足常规非铺装路面的通过要求，避免经过凸起路面时刮碰车架底部；转向轴的最大摆角经过运动仿真验证，在极限转弯角度下轮胎不会与车架侧边发生摩擦；鹅颈端的牵引销安装高度符合通用牵引车头的挂接尺寸标准，无需额外改装即可适配多数主流牵引车型。承载面的长度设计兼顾了长型构件（如工程钢梁、小型工程机械整机）的装载需求，同时不会因轴距过长导致通过性下降，车架尾部设置有斜坡过渡结构，方便小型轮式设备自行开上承载平台，无需额外借助吊装设备即可完成装载作业。
