工字钢截面构件力学仿真分析三维设计

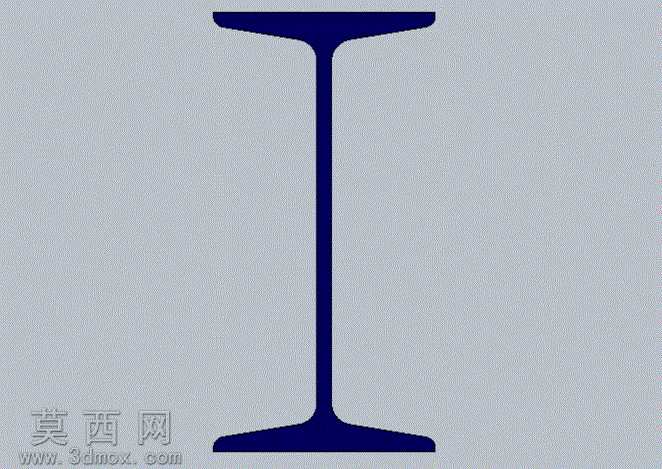

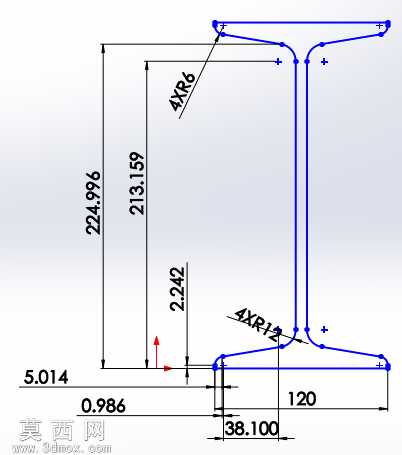

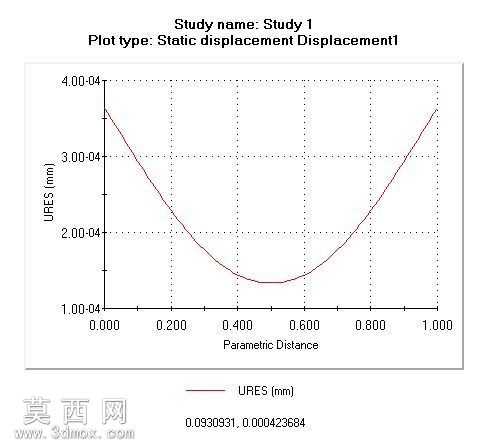

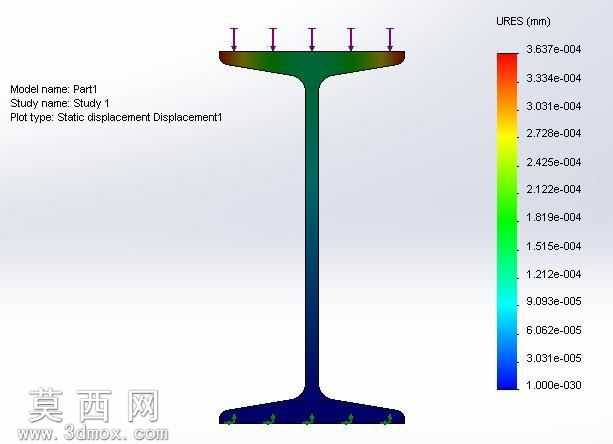

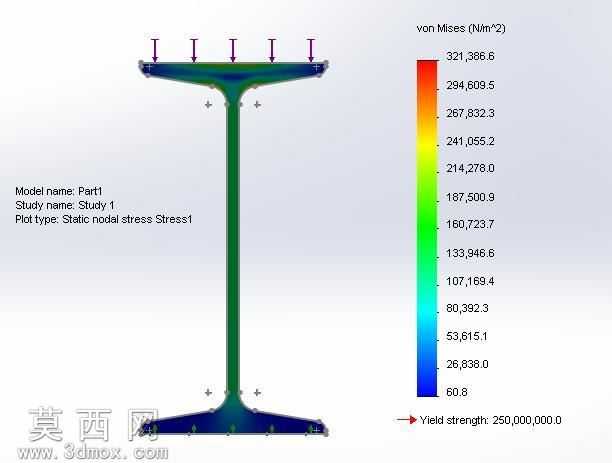

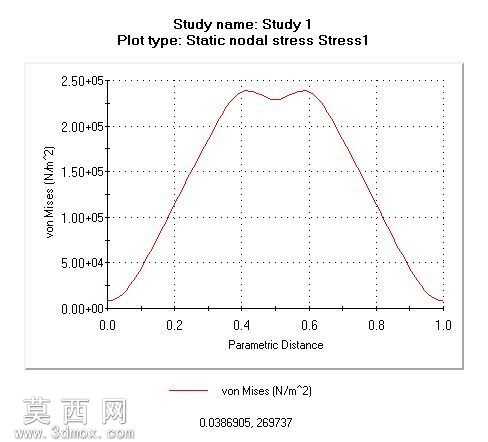

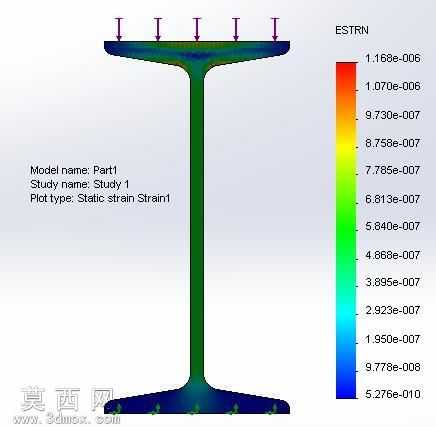

本作品针对标准SBISO240x362D规格工字钢构件开展三维建模与力学仿真分析，建模阶段严格遵循对应型钢的截面尺寸规范，先通过草图绘制精准还原工字钢上下翼缘、中间腹板的轮廓特征，保证翼缘宽度、腹板高度、各部位壁厚尺寸完全匹配标准参数，再通过拉伸特征生成等截面直杆的基础实体模型，建模过程中对翼缘与腹板衔接的圆角过渡做了精细化处理，避免后续仿真计算出现应力集中的网格畸变问题。材质配置阶段选用工程领域常用的结构钢材质参数，匹配对应钢材的弹性模量、泊松比、屈服强度、密度等物理属性，保证仿真结果贴合实际工程应用场景。网格划分环节采用结构化网格为主、局部加密的处理方式，在翼缘与腹板连接的应力敏感区域细化网格尺寸，在构件平直段适当放大网格尺寸平衡计算精度与效率，整体网格质量经过检查调整，保证单元雅克比比值处于合理区间。仿真分析阶段针对工字钢常见的受弯工况开展计算，完成了边界条件约束与荷载施加，通过求解计算得到构件的截面惯性矩参数，其中绕强轴的惯性矩、绕弱轴的惯性矩均与理论计算值高度吻合，同时提取了构件在指定荷载下的最大弯矩、截面应力分布结果，清晰展现出工字钢截面在受弯状态下的应力传递规律，上下翼缘主要承担拉压应力，腹板主要承担剪应力，充分发挥了型钢截面的材料利用效率。整个设计过程从精准建模到仿真验证形成完整流程，模型可用于钢结构构件的力学性能教学演示、工程前期的构件选型参考，也可作为钢结构节点设计的基础构件素材，帮助使用者直观理解工字钢这类常用型钢的力学特性与截面优势，为后续的钢结构深化设计、构件承载力验算提供可靠的三维模型与仿真数据支撑。
