车床端面木质面板结构设计

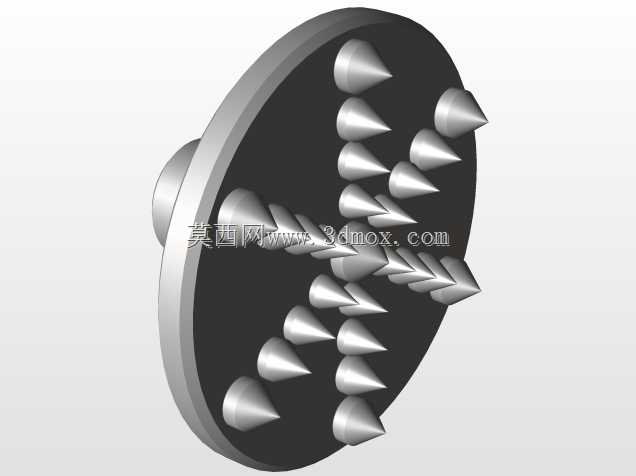

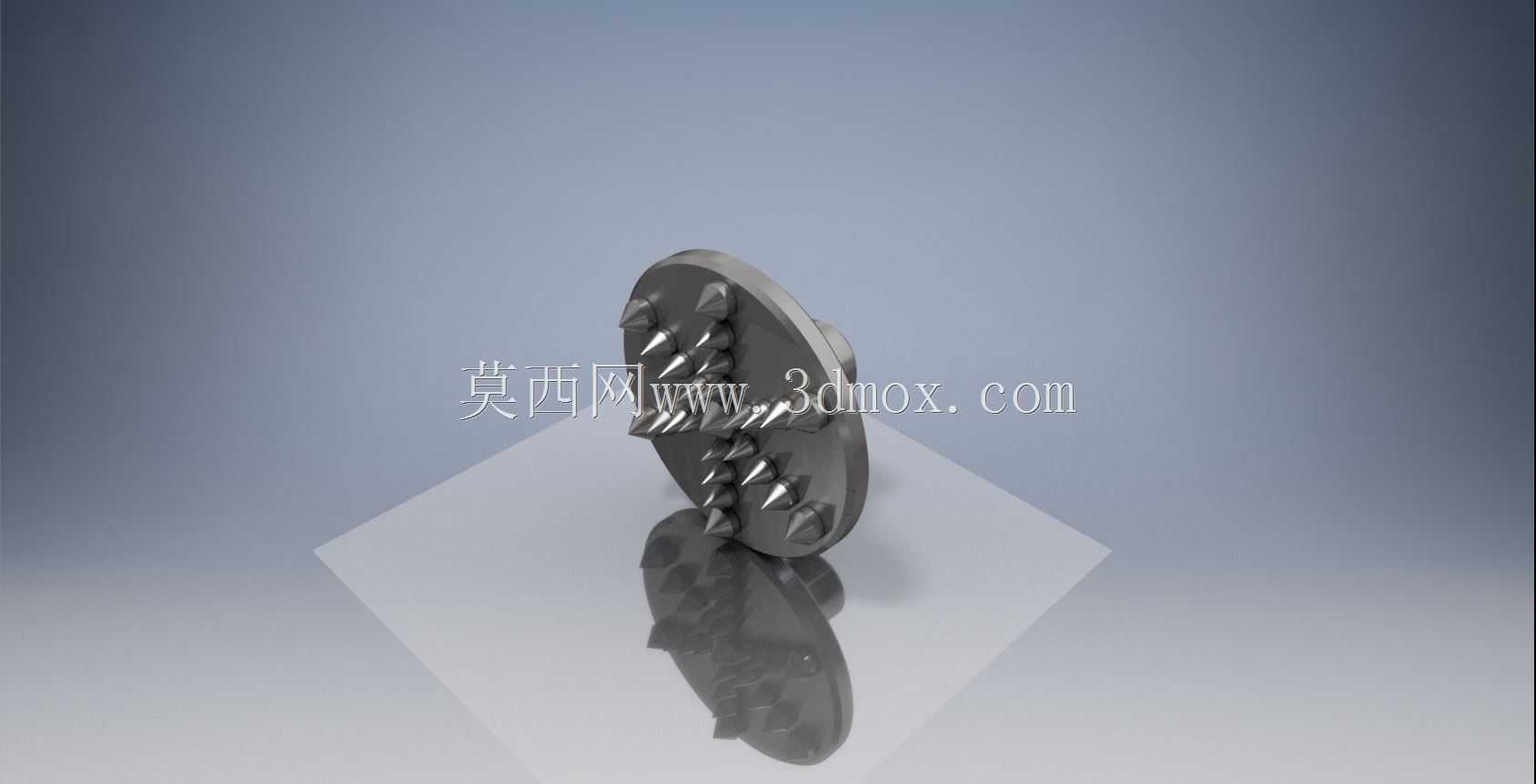

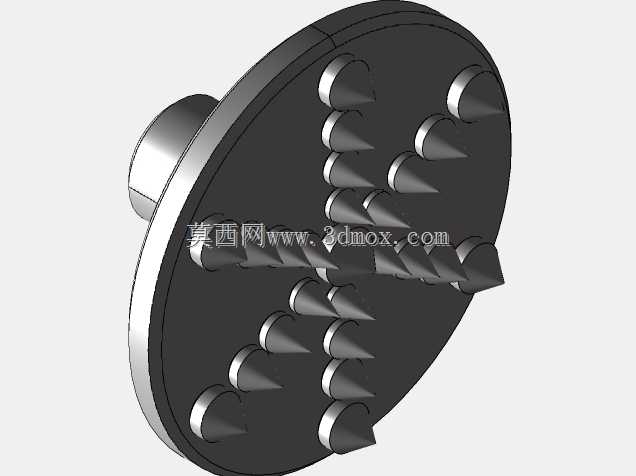

　　在普通车床及数控车床的端面操作工位，木质面板是承担工件承托、操作缓冲、工位防护的重要配套部件，很多刚入行的结构设计人员容易忽略这类非金属配套件的设计细节，实际上这类部件的设计合理性直接影响现场操作的便利性与工件加工的表面质量。这款木质面板在设计之初，就围绕车床端面工位的实际操作需求做了多轮适配调整，首先从安装边界来看，面板整体采用类圆形的基体轮廓，边缘做了均匀的圆弧倒角处理，避免尖锐边角在操作过程中剐蹭操作人员的工作服或者刮伤已加工工件的表面，面板上分布的多组锥形凸起结构，是针对小型轴类、盘类零件端面加工时的临时定位需求设计的，这类凸起采用硬质木材一体切削成型，不会像金属定位件那样在工件表面留下压痕，尤其适合有色金属、薄壁类零件的端面车削工序临时放置。从实际应用场景来看，这类木质面板主要安装在车床主轴端面旁的操作工位台面上，也可根据加工需求临时固定在花盘的辅助工位，承担工序间工件中转承托、端面划线基准垫、小型零件试装支撑的作用，相比金属材质的工位垫板，木质面板的阻尼特性更好，工件放置在上面不会出现打滑移位的情况，同时木质材料的硬度低于常见的金属工件，即使工件与面板发生磕碰，也不会损伤工件的已加工表面，这一点在精加工工序的工位配套中优势尤为明显。设计过程中，首先确定了面板的整体厚度，结合车床端面操作的常规操作高度差，面板厚度控制在既保证整体结构刚性，又不会因为厚度过大导致操作时手臂抬升幅度过高的区间，

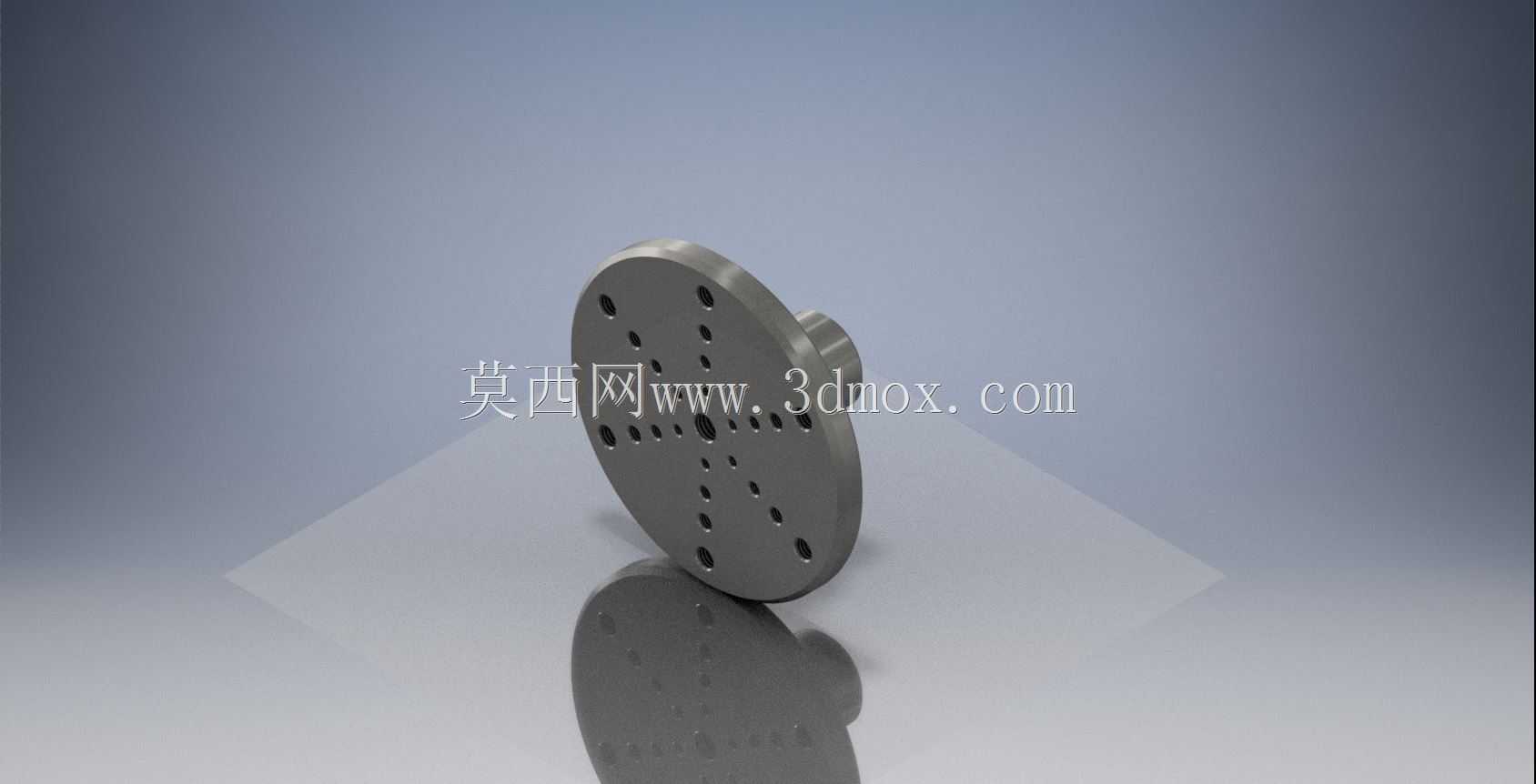

　　面板背面设计了与车床工位台定位槽匹配的嵌入式定位止口，安装时可以直接卡入工位台的预设槽位，不需要额外的压块固定，拆卸清理也十分方便，针对车削加工过程中产生的切屑飞溅问题，面板表面做了细微的防滑纹理处理，同时锥形凸起的排布间距经过反复调整，既能够满足不同直径规格小型零件的定位需求，又不会因为凸起过密导致切屑堆积在凸起间隙中难以清理。从功能特性上看，这款木质面板除了基础的承托定位功能外，还可以作为端面车削时的辅助减震垫，当加工薄壁盘类零件时，将面板垫在工件与花盘之间，能够有效吸收车削过程中产生的高频振动，降低工件表面的振纹出现概率，提升端面加工的表面质量，很多现场操作的老师傅都会自行制作这类木质垫板，但自制垫板往往存在尺寸不统一、

　　定位精度差、使用寿命短的问题，这款标准化设计的木质面板，在选材上采用了经过干燥处理的硬木板材，含水率控制在适合机械加工车间环境的区间，不会因为车间内的切削液挥发、温度变化出现开裂变形的问题，面板的所有外露棱边都做了倒钝处理，没有任何毛刺尖角，符合机械加工车间的工位安全要求。在外形尺寸的匹配上，面板的整体外径参考了常见卧式车床的主轴端面直径做了适配，既不会因为尺寸过大干涉刀架的正常走刀路径，也不会因为尺寸过小无法满足常规盘类、轴类零件的承托需求，面板上的锥形凸起高度经过测算，既能够起到足够的定位限位作用，又不会因为凸起过高导致工件放置时出现倾斜，影响端面找正的精度，针对长期使用后可能出现的表面磨损问题，面板的设计预留了足够的修磨余量，

　　当表面出现凹坑或者凸起磨损后，可以直接在车床上对面板表面进行二次车削修平，不需要整体更换，大幅降低了工位配套件的使用成本。在实际的加工验证过程中，这款木质面板适配在多款常见型号的卧式车床上，无论是普通车床的手动操作工位，还是数控车床的上下料中转工位，都能够稳定发挥作用，在进行有色金属零件的端面精车工序时，搭配这款面板进行工件临时放置与辅助定位，工件的端面磕碰不良率有明显下降，同时操作人员在进行端面划线、工件找正等操作时，木质面板的平整表面也能提供更稳定的操作支撑，相比传统的金属垫板或者橡胶垫板，硬木材质的面板兼具足够的刚性与合适的表面硬度，不会像橡胶垫板那样容易被切屑烫坏，也不会像金属垫板那样容易碰伤工件，是车床端面工位非常实用的配套结构件。
