数控铣削加工型腔走刀路径演示结构

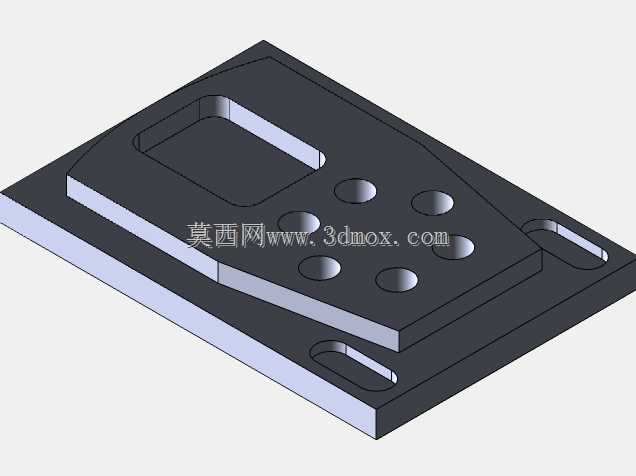

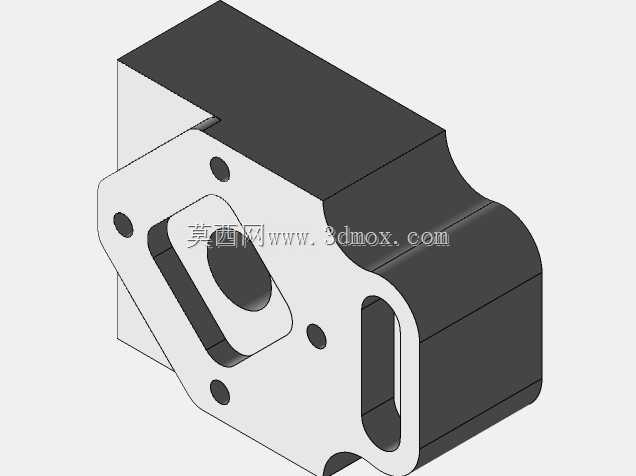

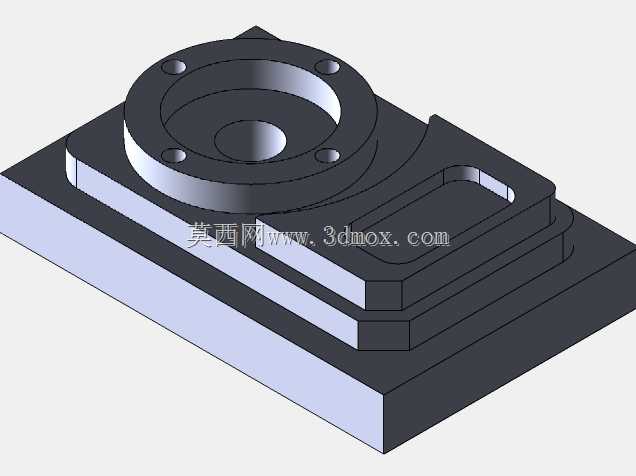

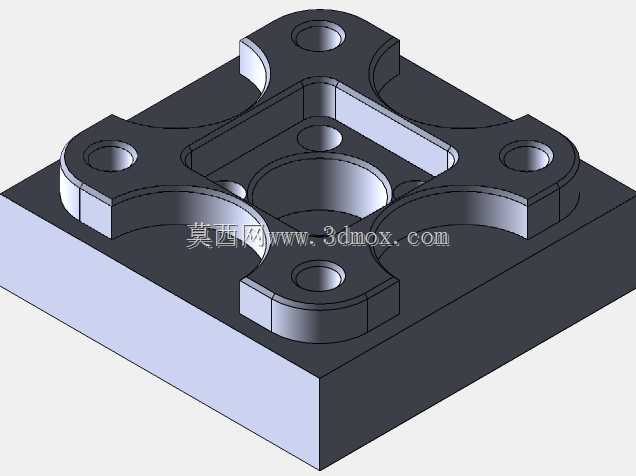

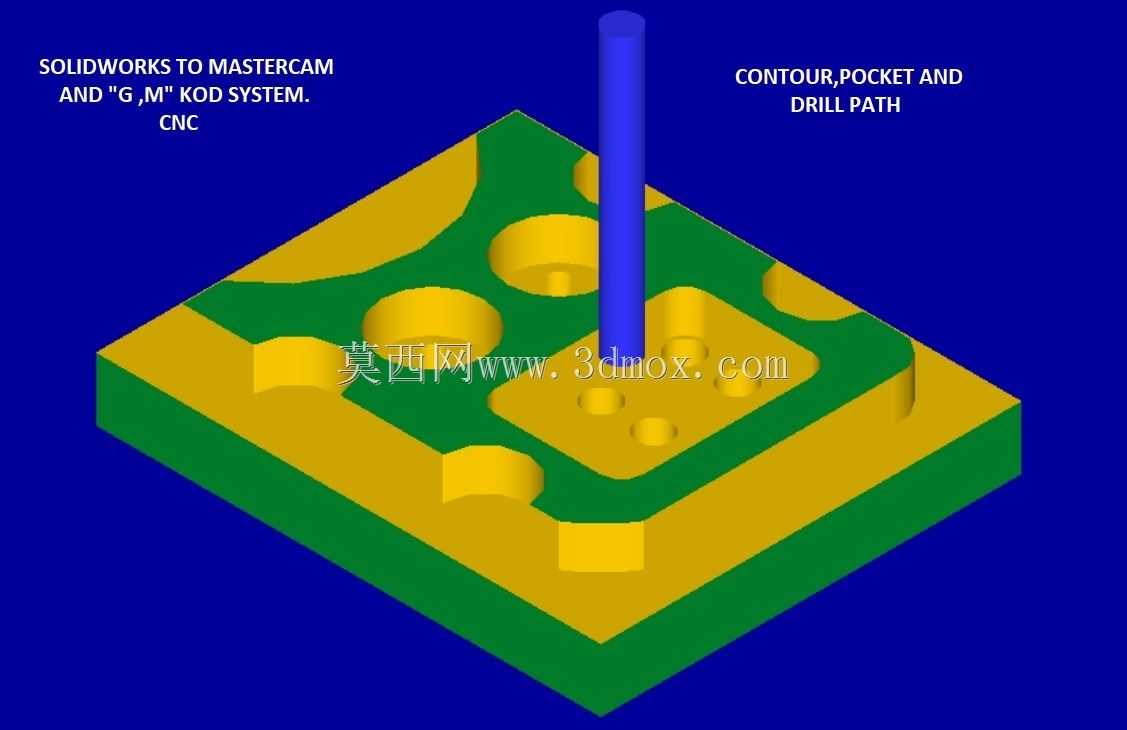

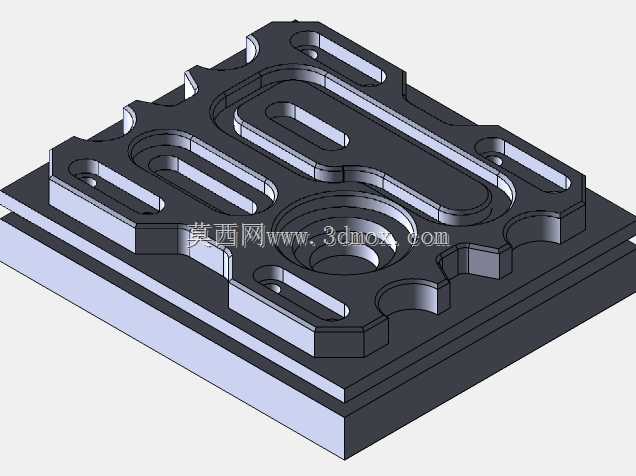

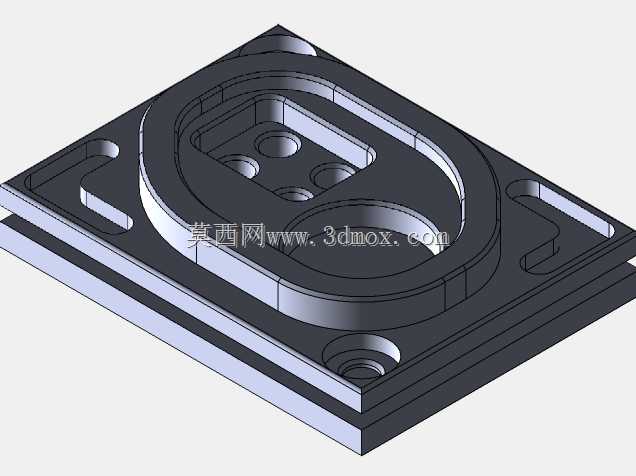

这套结构针对数控铣削加工的典型工序做了具象化呈现，覆盖了实际生产里最常见的三类加工需求：外轮廓分层铣削、封闭型腔开粗与精修、点位钻孔加工，完全贴合车间里承接板类零件加工的常规工艺逻辑。从实际应用场景来看，这类结构对应的是通用机械零部件加工环节里的板类工装、安装基板的加工流程，不管是小批量多品种的机加工车间，还是做工艺验证的教学场景，都能通过这套结构直观理解不同工序的走刀逻辑。设计过程中，首先考虑的是不同加工特征的边界区分：型腔区域做了台阶分层设计，不同深度的平面、圆弧过渡槽、圆形沉孔错落分布，刚好对应铣削加工里的不同切削参数匹配需求，浅槽区域适合小切深快走刀的精修工序，深腔区域则对应大切深低进给的开粗工序，钻孔点位分布在型腔的不同位置，既包含了实体区域的通孔钻削，也包含了台阶面上的沉孔钻削，完全覆盖实际加工里的钻孔工况。外形上采用方形基板作为加工载体，四个侧边做了直边轮廓设计，刚好对应轮廓铣削的走刀边界，加工时刀具沿着基板外沿走刀，就能完成外形的尺寸加工，不需要额外做复杂的装夹避让设计。安装边界方面，基板底部为完整平面，可直接适配平口钳或者真空吸盘装夹，不需要额外设计工艺凸台，装夹时只要保证基板底面与工作台面贴合，就能满足所有工序的加工定位要求，不会出现装夹干涉刀具路径的问题。走刀路径的设计上，轮廓加工采用顺铣走刀逻辑，减少刀具让刀带来的尺寸误差；型腔加工采用环绕式走刀，保证切削负载稳定，避免拐角处刀具受力突变出现崩刀；钻孔路径按照先浅后深的顺序排布，减少钻头空行程的同时，也能避免深孔钻削时的排屑不畅问题。整个结构没有多余的装饰性特征，所有几何元素都对应实际加工的真实工况，不管是做工艺编程的参考，还是做数控教学的演示载体，都能直接对应到车间的实际操作环节，不会出现脱离生产实际的设计偏差。
