电机驱动粘土研磨砂轮机三维结构设计

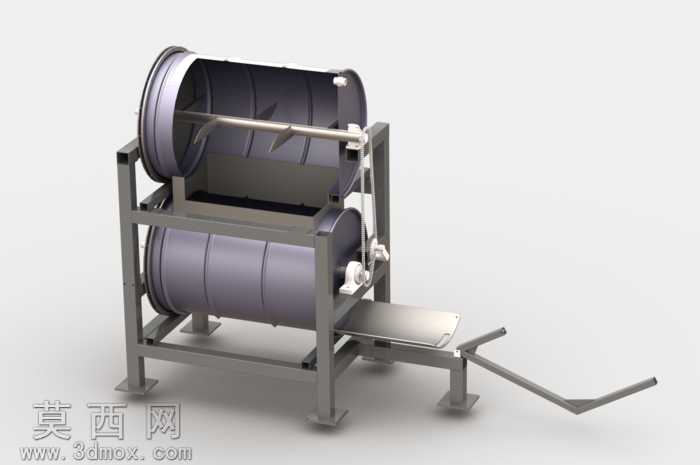

本模型为电机驱动的粘土类物料研磨砂轮机，采用SolidWorks完成全参数化三维建模，整体建模过程遵循机械设计的装配逻辑，自下而上完成所有零部件的特征搭建与配合约束，最终通过Keyshot完成写实级渲染呈现。模型整体采用双层卧式辊筒结构，上下两层研磨辊筒平行布置于方管焊接成型的一体式机架上，机架底部设置带安装孔的支撑脚，可通过膨胀螺栓完成设备的地面固定，保障研磨作业时机体的稳定性。上层辊筒为敞口进料结构，筒内设置带螺旋导料叶片的传动主轴，主轴两端通过带座轴承固定于辊筒端盖，端盖侧部集成传动轮结构，可通过皮带与驱动电机输出端连接，将电机扭矩传递至主轴带动辊筒内部研磨构件运转，完成粘土类物料的粗磨作业；下层辊筒为密闭研磨结构，承接上层粗磨后下落的物料，完成精细研磨工序，两层辊筒的筒壁均采用加厚金属板材建模，赋予磨砂金属材质还原真实钢制筒体的质感，表面做轻微的使用磨损纹理处理，提升渲染真实感。设备侧部设置倾斜式手动出料操作杆，杆体与下层辊筒的出料挡板通过连杆机构连接，扳动操作杆即可带动出料挡板开合，控制研磨完成物料的出料节奏，出料口下方延伸设置倾斜导料板，导料板表面赋予光滑不锈钢材质，引导研磨完成的粘土物料滑落至接料区域。驱动电机布置于下层辊筒侧部的机架安装位，电机外壳赋予铸铁哑光材质，表面添加散热筋细节特征，还原真实工业电机的外观结构。所有传动部位的带座轴承、连接螺栓、销轴等标准件均按照国标参数完成建模，螺纹、倒角、退刀槽等工艺细节完整还原，装配时严格按照实际机械装配的配合关系添加同轴、平行、面重合等约束，可直接用于工程图导出、运动仿真模拟等后续设计环节。整体渲染采用工业产品常用的冷灰色调布光，主光源从侧上方打亮设备主体，辅以补光消除结构暗部的死黑区域，清晰呈现双层辊筒、机架、操作杆、传动结构之间的位置关系与装配逻辑，完整还原这款电机驱动砂轮机的结构特点与功能属性，可作为粘土加工类设备设计的参考模型使用。
