多耳式基座铰接连接支座结构设计

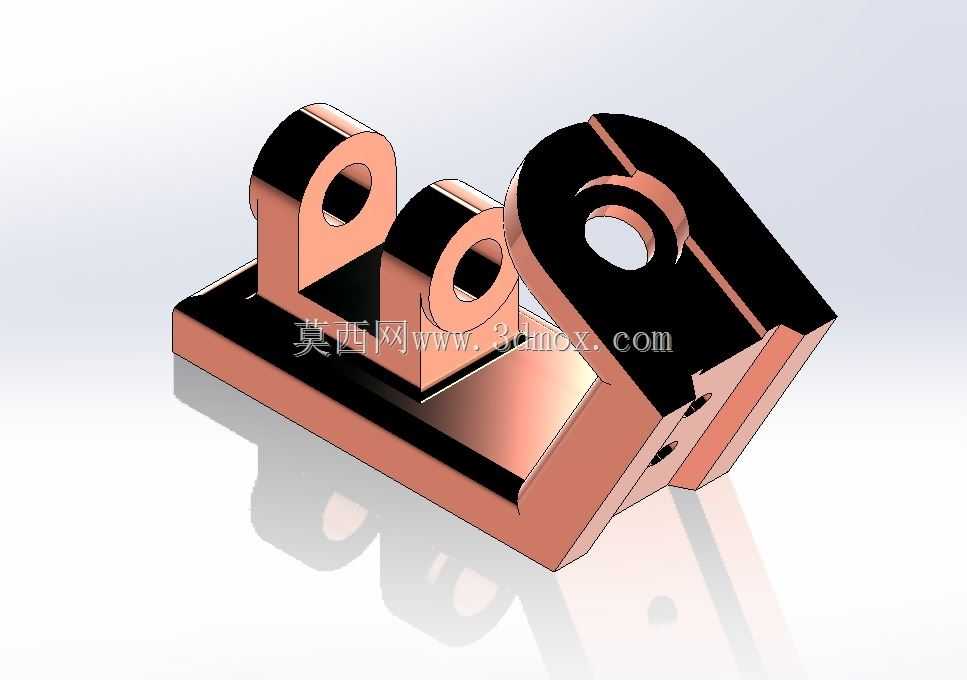

这类多耳式铰接支座常应用在工装夹具定位、小型自动化设备连杆传动、输送线挡停机构的铰接点位，作为固定端与活动杆件的连接载体，承担铰接副的径向载荷与小幅摆动扭矩，避免杆件直接与设备安装面接触造成的磨损，同时可通过统一的安装基准降低连杆机构的装配累计误差。从结构设计逻辑来看，底部采用整板式矩形基座，底面为全平面加工基准，可直接贴合设备安装台面，基座上预留的沉头安装孔可适配内六角螺栓锁紧，安装时无需额外加工避让槽，能直接固定在铝型材框架、钢板工作台面等常见安装基体上，基座的厚度经过载荷校核，可承受三个铰接耳同时传递的交变载荷，不会出现基座翘曲变形的问题。三个带同轴通孔的铰接耳沿基座长度方向排布，其中最右侧的耳座厚度大于另外两个，对应承载更大载荷的主铰接点位，另外两个尺寸稍小的耳座可用于连接辅助定位杆、复位弹簧或者传感器安装支架，三个耳座的铰接孔中心高度保持一致，可保证连接的多组连杆处于同一运动平面，避免运动过程中出现卡滞、别劲的问题。耳座与基座的连接位置采用大圆角过渡，可有效降低应力集中系数，在承受冲击载荷时不会在根部出现断裂风险，铰接孔的内壁设计有足够的配合长度，可适配标准铜套或者滚针轴承压装，降低铰接销轴转动时的磨损，延长铰接副的维护周期。在实际选型应用时，需要注意基座的整体安装边界尺寸，确认安装台面的预留空间可容纳基座的长宽尺寸，同时要核对三个铰接耳的中心距参数，匹配对应连杆的孔位间距，避免出现装配干涉。这类支座的外形没有多余的冗余结构，所有加工面均为功能面，铣削加工时可一次装夹完成基座底面、耳座侧面以及铰接孔的粗精加工，能有效控制加工成本，同时规整的外形也方便做发黑、镀锌等表面防锈处理，适配车间多油污、多粉尘的工作环境。在装配环节，可先将支座通过螺栓固定在安装基准面上，打表校正铰接孔的轴线水平度后再锁紧螺栓，之后依次穿入铰接销轴连接对应杆件，装配完成后可手动摆动杆件确认转动顺畅度，若存在卡滞可微调支座的安装位置补偿加工误差，不需要额外修配杆件即可满足传动精度要求。
