管架内嵌差速齿轮组合教学演示结构

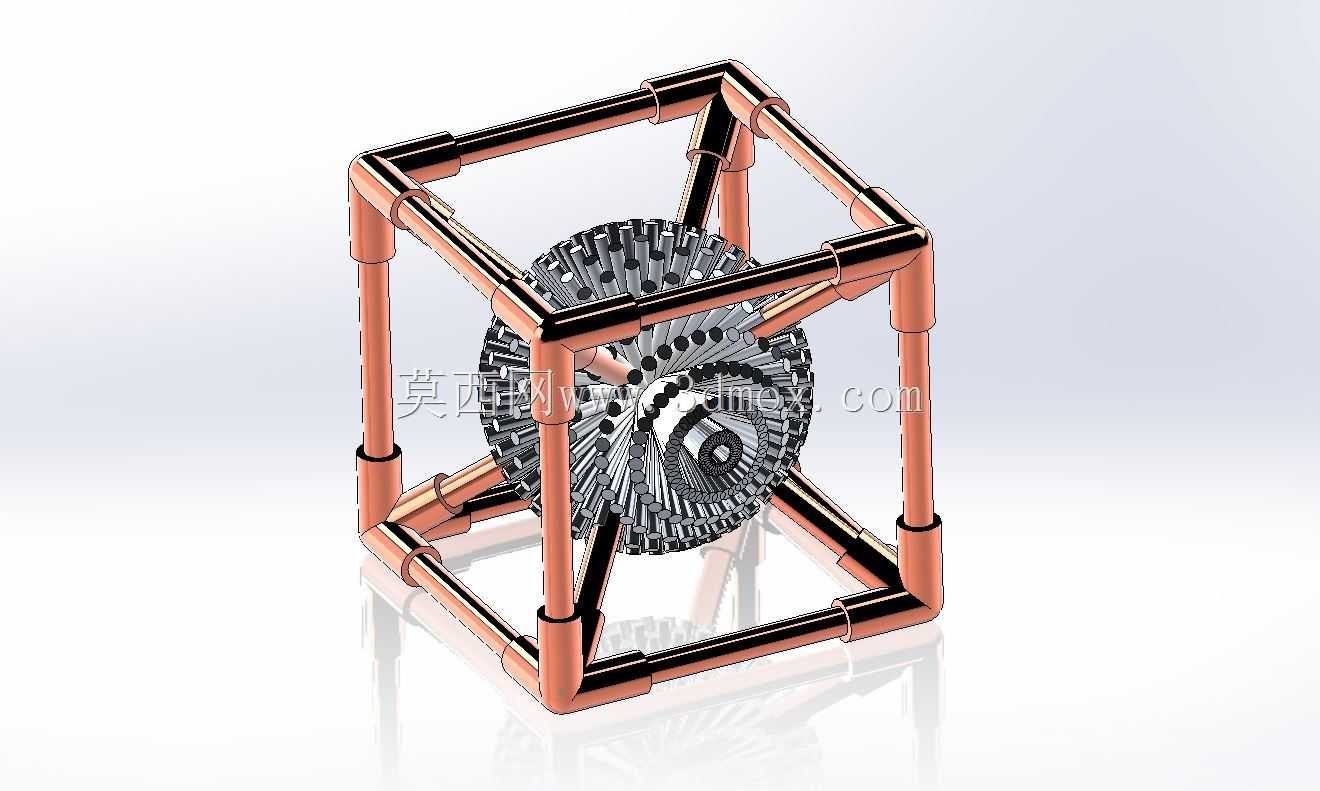

这套结构常被用于机械原理课堂的具象化演示环节，也可作为传动结构认知实训的展示载体，能让初学者快速理解差速传动的核心运行逻辑，避免纯二维图纸带来的认知偏差。整个结构采用外框架内嵌核心传动件的布局，外围由等径管材拼接成立方体框架，管材衔接处采用直角接头过渡，所有管段的轴线均保持正交对齐，框架的棱边做了等长设计，保证整体结构的对称性，不会出现重心偏移的问题。框架内部悬空放置差速齿轮组件，齿轮组件通过多根斜向支撑管与外框架连接，支撑管的角度经过反复校核，既不会干涉齿轮的转动路径，又能给核心传动件提供足够的支撑刚度，避免演示过程中出现组件晃动的情况。核心的差速齿轮组采用锥齿轮啮合布局，齿轮的齿形参数经过匹配调校，啮合间隙控制在合理范围，转动时不会出现卡滞或窜动的问题，齿轮端面的镂空结构既减轻了整体重量，又能直观展示内部的行星轮排布逻辑，方便学习者观察动力传递的路径。从安装边界来看，整个立方体框架的外接尺寸适配常规教学展示台的摆放空间，底部的四个管端可直接固定在展示台的安装孔位上，不需要额外设计转接底座，框架的上方预留了动力输入轴的连接位，可直接连接手摇柄或者小型驱动电机，就能实现完整的差速动作演示。设计过程中优先考虑了结构的易观察性，外围管材采用不遮挡核心组件的排布方式，所有齿轮啮合位置都处于视线可直接覆盖的区域，不需要拆解结构就能观察到差速动作的全过程，同时框架的管材采用标准化规格，若出现部件损坏可直接替换同规格管材，不需要重新定制非标零件。这套结构在实训场景中使用时，可配合转速检测装置演示不同输入转速下两侧输出端的转速差，也可拆解后让学员重新组装，加深对差速传动装配逻辑的理解，相比纯理论讲解，这种实体结构能大幅降低机械原理的学习门槛。
