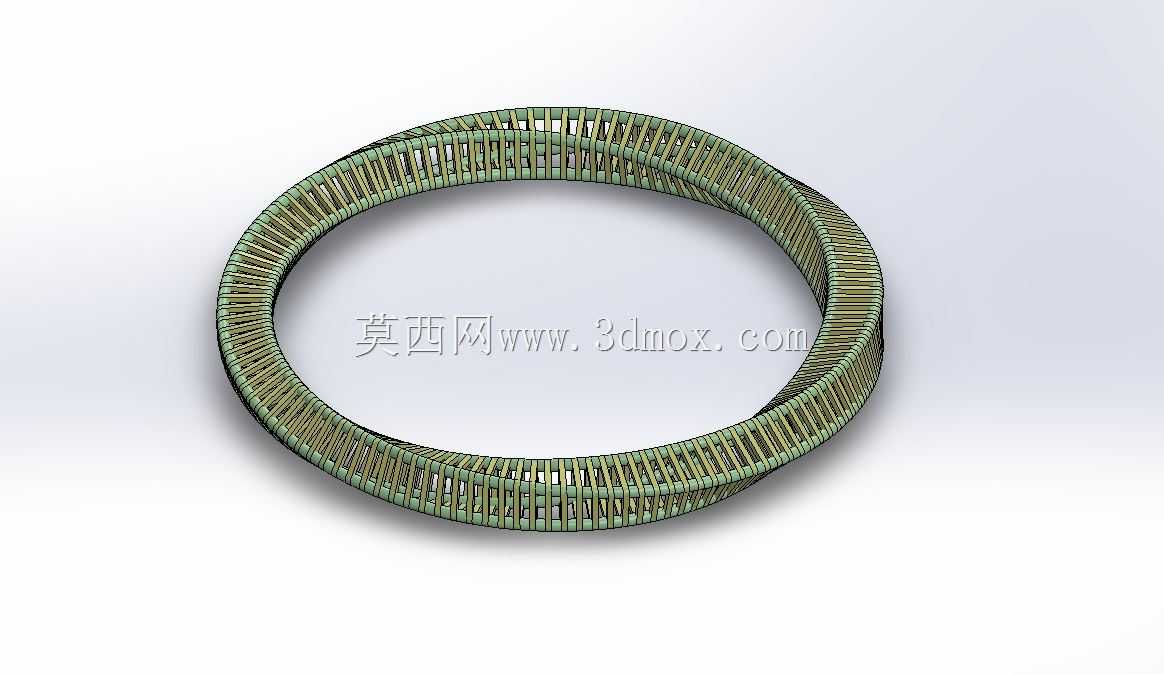

镂空编织结构莫比乌斯环形构件

这类带连续扭转的镂空环形构件，常出现在需要环形连续传动、特殊密封支撑或是创意功能集成的机械场景中，区别于普通平环结构，其单侧面连续的特性可以让配套的接触件在环体上实现无断点的循环运动，不会出现普通平环接缝处的卡顿、错位问题，在一些特殊的环形输送导向、连续密封环支撑场景中能发挥独特作用。从结构设计来看，整个环体采用了等截面扭转成型的基础逻辑，先确定闭合的莫比乌斯环中心轨迹线，再沿轨迹线法向排布等尺寸的栅格支撑单元，每一处栅格的间距、肋条厚度都保持一致，既保证了环体整体的结构强度，又通过镂空设计大幅降低了整体重量，同时栅格之间的空隙可以满足流体穿过、散热或是嵌装其他功能件的需求。在实际选型适配时，这类环形构件的安装边界需要匹配其闭合环的最大外轮廓直径，环体自身的截面宽度决定了配套接触件的配合宽度，扭转段的过渡曲率需要和配套运动件的运行轨迹做匹配校验，避免运动过程中出现干涉。设计过程中需要重点控制扭转角度的均匀性，整个环体的180度扭转要均匀分布在整圈轨迹上，不能出现局部曲率突变，否则会导致栅格肋条受力不均，在受载时出现应力集中断裂的问题；同时每一段栅格肋条的连接位置要做圆角过渡，减少应力集中点，提升环体的抗疲劳性能。这类结构也可以作为特殊的支撑骨架，外部包覆柔性材料后用作无断点的环形密封带，或是作为创意机械的传动导向环，在一些需要连续循环作业且不允许出现接缝断点的工位上，相比普通拼接式环形件，其整体成型的结构不存在拼接缝的强度薄弱点，长期运行下的结构稳定性更优，也不会出现拼接缝磨损掉屑的问题，适配对洁净度有一定要求的作业场景。
