长圆型材连续通过式表面清理装置

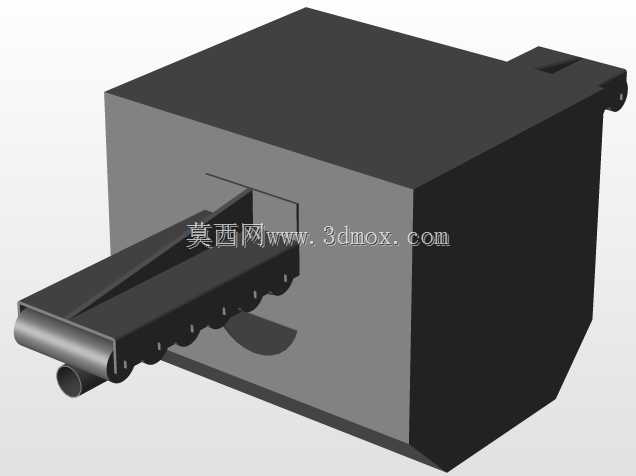

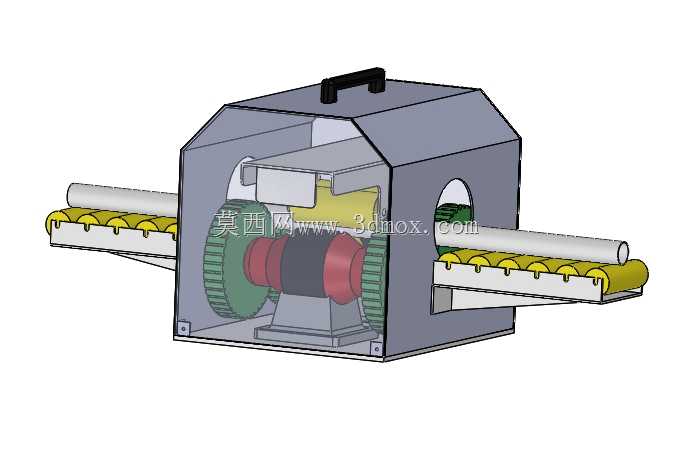

在金属型材加工、建材预制、五金件预处理的生产环节里，刚完成挤出、切割或者仓储转运的型材表面，往往会附着氧化皮、残留脱模剂、浮锈、运输过程中蹭上的防护胶痕与灰尘，这类表面杂质如果不提前清理干净，后续做喷涂、阳极氧化、覆膜或者焊接装配的时候，很容易出现涂层附着力不足、焊缝夹渣、贴合面虚接的问题，以往很多车间靠人工持角磨机或者砂纸逐段打磨，不仅作业效率低，打磨产生的粉尘无组织飘散还会影响车间作业环境，长尺寸型材翻面、进给全靠人工搬运，劳动强度极大，也很难保证整根型材表面清理的均匀度，经常出现局部漏磨、局部打磨过量伤到型材基体的情况。这套连续通过式的型材表面清理设备，就是针对长条形圆截面、类圆截面型材的在线清理需求设计的，设备整体采用卧式贯通布局，两端设置带V型定位槽的输送辊组，辊面采用带一定弹性的耐磨聚氨酯材质，既能避免硬质辊面刮花型材已加工的外圆面，也能通过辊子的同步转动带动型材沿轴向匀速进给，适配直径在一定范围内的圆管、圆棒、异型长材的输送，不需要针对每一种规格型材做复杂的工装更换，只需要微调两侧辊组的中心间距就能适配不同截面尺寸的工件。设备核心的清理作业舱采用封闭箱式结构，顶部设置便携提手方便日常开盖检修内部的打磨耗材，舱体两侧开有与型材输送高度匹配的贯通开口，开口处设置软质耐磨挡帘，既能避免打磨过程中粉尘、碎屑从开口处飞溅到设备外部，也不会阻碍型材的连续通行。舱体内部对称布置多组可调式打磨轮组件，打磨轮的进给压合量可以通过侧边的调节结构手动微调，针对不同厚度的氧化层、不同材质的型材，可以更换不同粒度的打磨耗材，从粗磨去除厚氧化皮到精磨提升表面光洁度都能覆盖，打磨轮的驱动采用对称布置的结构，两侧打磨轮转向相反，抵消打磨过程中对型材的径向扭转力，避免型材在进给过程中出现跑偏、打转的问题，保证整根型材周向表面都能被均匀打磨到，不会出现清理盲区。设备底部设置一体式安装底座，所有驱动组件、打磨机构、输送辊组都集成安装在底座的基准安装面上，安装时只需要将底座调平，保证两端输送辊组的工作面处于同一水平高度，就能保证型材进给过程中不会出现卡滞、蹭碰舱体内壁的问题，设备的整体宽度控制在常规车间生产线的工位宽度范围内，不需要对现有生产线做大规模的布局改造，就能直接串接在型材挤出生产线、切割下料工位或者表面处理预处理工位之间，实现型材从上料、进给、清理到下料的连续无人化作业。设计过程中特意将打磨舱的内部空间做了圆弧过渡处理，避免内部出现直角积尘死角，日常维护时只需要打开顶部的舱盖就能快速更换打磨轮、清理舱内积攒的磨屑，设备两侧的输送辊组采用悬臂式安装结构，辊子的更换不需要拆解设备主体，只需要松开端部的紧固件就能快速抽换，降低日常维护的时间成本。考虑到长尺寸型材进给时的下垂问题，两端输送辊组的支撑间距经过反复校核，针对常规6米长度的型材，不需要额外增加中间辅助支撑就能保证型材进给过程中不会因为下垂蹭到设备开口边缘，同时打磨轮的压合力设置了合理的阈值，既保证足够的打磨摩擦力去除表面杂质，也不会因为压合力过大导致薄壁型材出现变形、凹坑的问题。设备的电气控制元件全部集成在舱体侧面的封闭安装腔内，避免打磨产生的金属粉尘进入电气元件内部造成接触不良、短路的问题，整体防护等级满足车间多粉尘作业环境的使用要求，不需要额外搭建独立的无尘隔间就能直接在生产车间内布置使用。
