级进式冲压送料定位工装结构设计

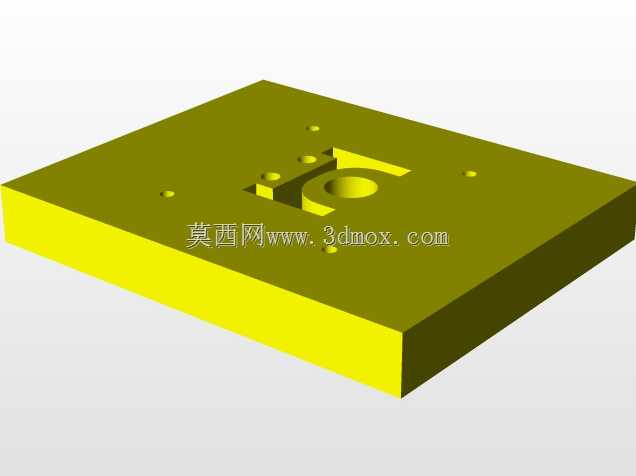

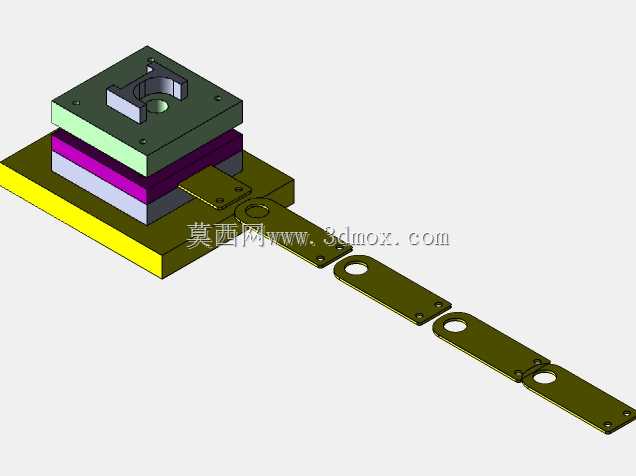

这套结构主要服务于薄板连续冲压工序的送料定位环节，在小尺寸五金件高速冲压产线中，这类送料衔接结构直接决定了多工位级进模的冲压精度与连续运行稳定性。从结构布局来看，上层叠合的模座部分承担冲压工位的定位基准功能，下层延伸出的多节铰接送料臂，是衔接料带步进输送的核心部件，每节送料臂上预制的定位圆孔，对应不同冲压工位的步距定位销，能在料带每一次步进后精准卡入定位，避免送料偏移导致的冲压废件。设计阶段首先要匹配对应冲床的工作台安装边界，模座部分的长宽尺寸需要适配现有模架的安装槽位，送料臂的总伸展长度要覆盖从放料架到末工位冲压的完整送料行程，同时铰接位置的转动间隙需要控制在0.02mm以内，避免多节臂累计误差导致送料步距失准。实际应用场景中，这类结构多用于薄铜片、薄钢片的小端子、小五金件连续冲压，送料臂上的长条连接段采用等厚板材加工，表面做硬化处理，避免长期往复送料过程中出现磨损导致的平面度超差。模座部分的分层结构分别承担不同功能：最上层的带型腔模板是冲压成型的工位，中间的分层垫板用于调整合模高度，适配不同冲次下的合模行程需求，最下层的基座直接固定在冲床工作台面，承担整个冲压过程的承载与定位基准。设计时需要重点考虑送料臂与模座的衔接位置，在模座出料侧预留足够的避让空间，避免送料臂往复运动时与模座边缘发生剐蹭，同时铰接点的销轴采用过盈配合装配，减少长期往复转动带来的间隙扩大问题。每节送料臂上的定位孔位置公差需要严格控制在±0.01mm，对应模座上的定位销采用滑动配合，既能保证料带步进时的顺畅移动，又能在合模冲压时牢牢锁定料带位置，避免冲压过程中料带窜动。整套结构的安装基准面统一以模座下平面为基准，送料臂的安装平面与模座下平面的平行度公差需要控制在0.03mm以内，避免送料过程中料带出现翘曲，影响冲压成型质量。在实际产线调试中，这类结构可以根据不同的冲压步距需求，调整送料臂的节数与定位孔间距，适配不同规格小五金件的连续冲压需求，相比一体式送料板，铰接式多节送料臂能更好地适配冲床工作台的安装空间，在有限的台面上实现更长行程的送料衔接，同时减少送料过程中的卡滞风险。
