三通式流体换向连接壳体结构设计

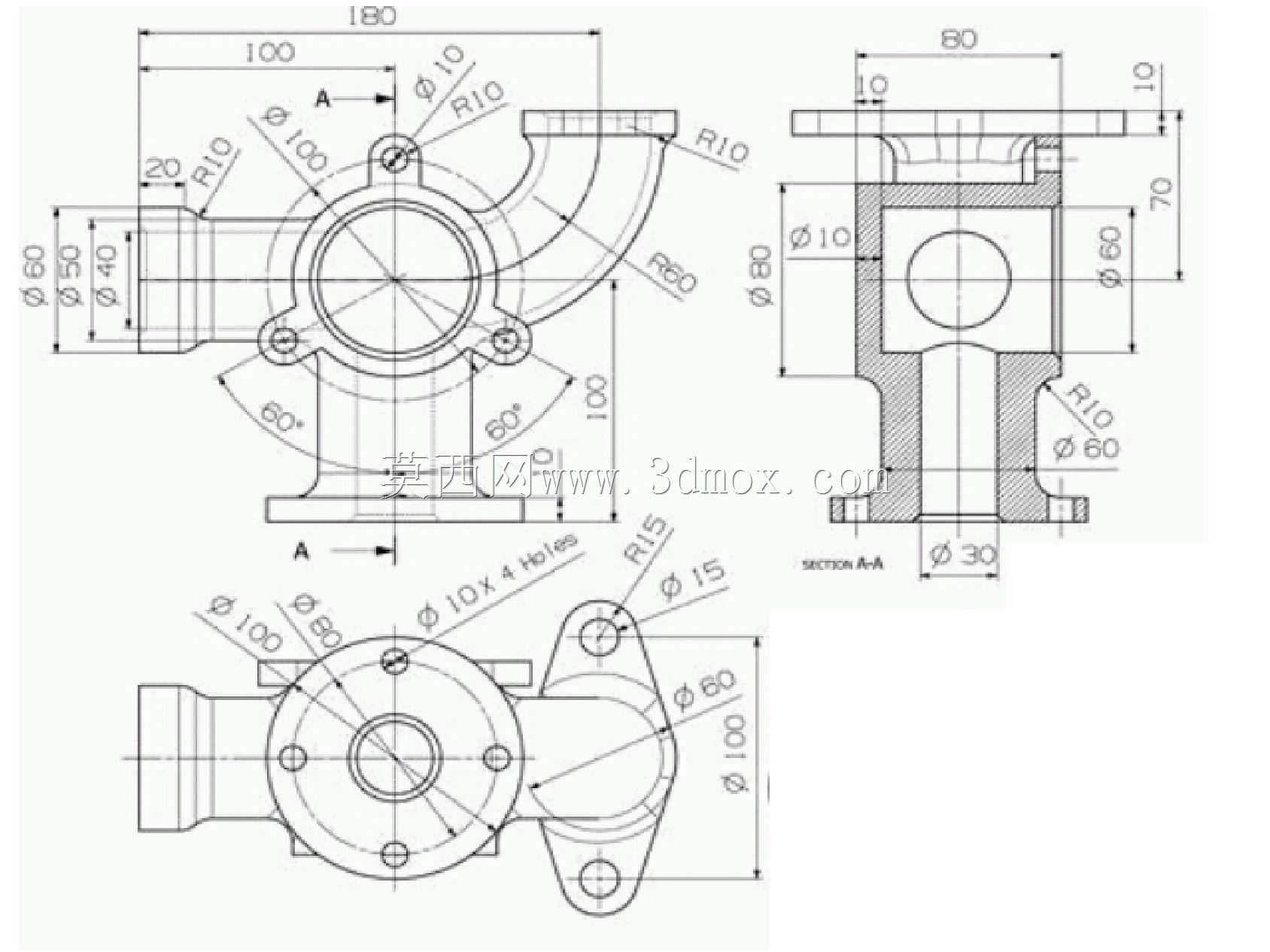

该类三通结构壳体主要应用在中小通径流体管路系统中，承担多向管路汇流、换向分流的连接功能，常见于低压给排水、小型液压回路、气动输送管线的节点位置，作为管路系统的核心转接载体，需要同时兼顾三个方向管路的对接密封、结构承载以及流道平顺性要求。从结构设计逻辑来看，整体采用对称式腔体布局，中心为圆形通流腔，三个接口分别沿水平轴向、斜向60度、垂直轴向分布，能够满足不同走向管路的空间转接需求，避免管路弯折带来的流阻激增问题。从安装边界尺寸来看，主体总长度控制在180mm范围内，垂直方向总高度为80mm，水平方向单侧接口伸出长度为100mm，各接口端均设计有带安装孔的法兰连接结构，其中斜向接口法兰分布4个直径10mm的安装孔，孔位分布圆直径为80mm，垂直方向下端接口直径30mm，上端法兰外径60mm，各法兰端面均预留密封面安装位置，可适配标准平垫或O型圈密封结构，安装时无需额外加工转接面即可直接对接同规格管路。结构细节上，所有转角位置均设计有R10到R60不等的铸造圆角，既符合金属铸造工艺的脱模要求，减少应力集中风险，也能让流道内壁过渡更顺滑，降低流体经过时的局部紊流与压力损失。三个接口与中心腔体的连接位置均设置有加强筋结构，可承受管路安装时的偏载力矩，以及流体工作状态下的脉冲压力冲击，避免长期使用后出现连接位置开裂变形问题。建模过程中严格遵循机械制图的投影规范，主视方向完整呈现各接口的角度分布与外形轮廓，剖视方向清晰展示内部腔体的通径变化、壁厚分布，俯视方向明确各法兰安装孔的位置度要求，所有尺寸标注均以安装基准面为起点，可直接用于铸造模具开模、后续机加工工序的尺寸校验，也可作为管路系统布局仿真的三维载体，提前验证管路安装时的空间干涉问题，减少现场施工的改造成本。
