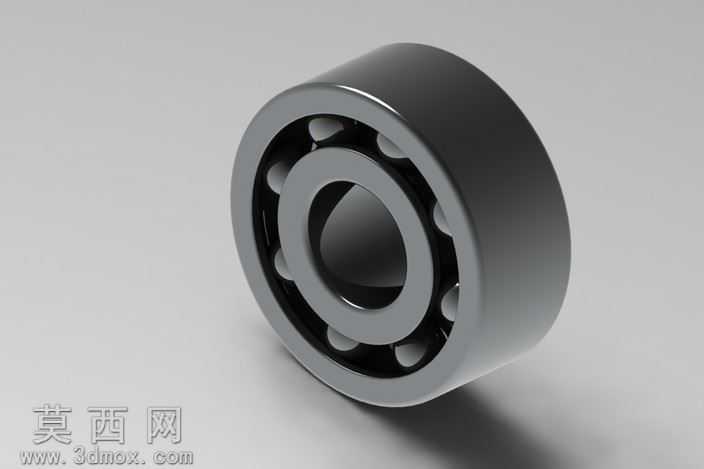

双列深沟球轴承SKF4304三维结构模型

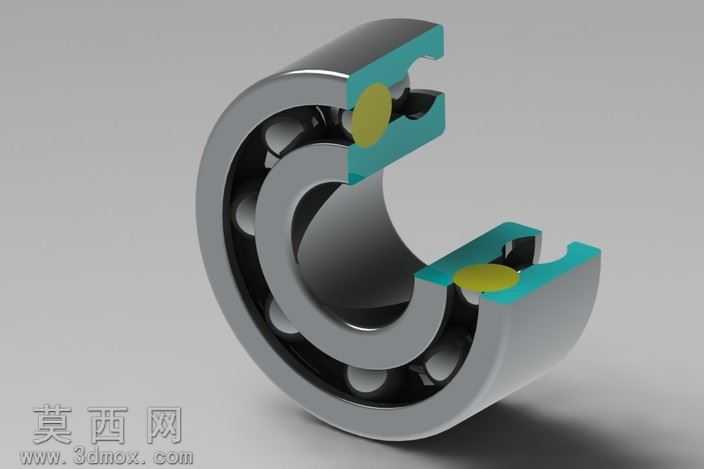

本模型为双列深沟球轴承SKF4304的三维结构展示模型，建模过程中严格遵循SKF4304型号轴承的实际尺寸参数进行1:1还原，首先通过草图绘制确定轴承内圈、外圈的基准轮廓，分别构建出内圈的双滚道结构与外圈对应的双滚道曲面，保证滚道曲率与钢球的配合精度符合深沟球轴承的设计规范。建模时对保持架部分做了剖视可视化处理，将原本包裹在内外圈之间的钢球、保持架结构直观呈现，清晰展示双列钢球的排布方式，两列钢球沿轴承轴向平行布置，可同时承受径向载荷与双向轴向载荷，还原双列深沟球轴承相较于单列轴承更高的承载能力特性。材质渲染阶段，对轴承内外圈采用金属铬钢材质，调整材质的粗糙度、金属度参数还原轴承钢的哑光金属质感，对钢球部分设置高反光金属材质，模拟轴承滚动体的抛光表面效果，对剖视展示的保持架部分采用差异化的青蓝色非金属材质进行区分，既保证结构辨识度，又不破坏整体模型的工业质感。模型采用半剖视的展示角度，无需拆解模型即可清晰观察到轴承的内部装配关系：内圈与轴配合的接触面、外圈与轴承座配合的接触面、钢球与滚道的接触点位、保持架对钢球的分隔定位结构都完整呈现。设计过程中重点还原了双列深沟球轴承的结构特点，相较于单列深沟球轴承，该型号轴承通过增加一列滚动体提升了载荷容量，建模时严格控制两列滚道的同轴度公差，保证模型结构符合实际轴承的装配逻辑，所有曲面过渡均做了圆角处理，还原真实轴承零件的加工工艺特征，避免尖锐棱角不符合实际生产要求。模型整体结构完整，各零件之间的装配关系清晰，可用于机械结构教学、设备装配演示、传动系统虚拟仿真等场景，能够直观展示双列深沟球轴承的工作原理与结构组成，帮助使用者快速理解该类通用五金配件的内部构造。
