带侧孔异形限位支撑金属结构件

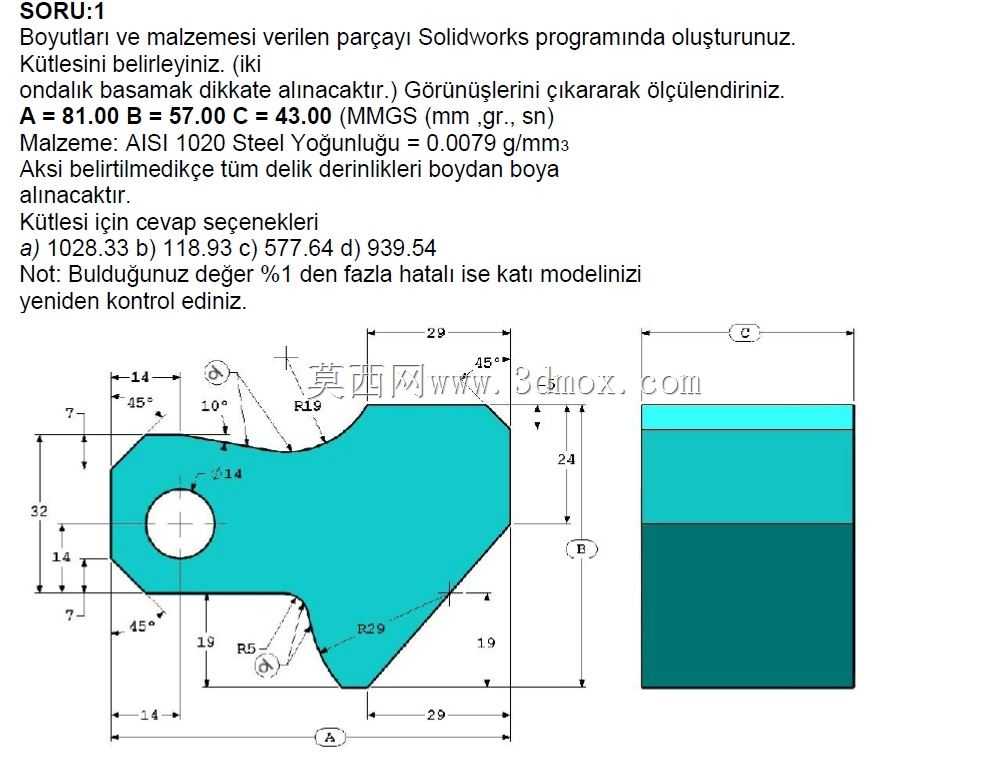

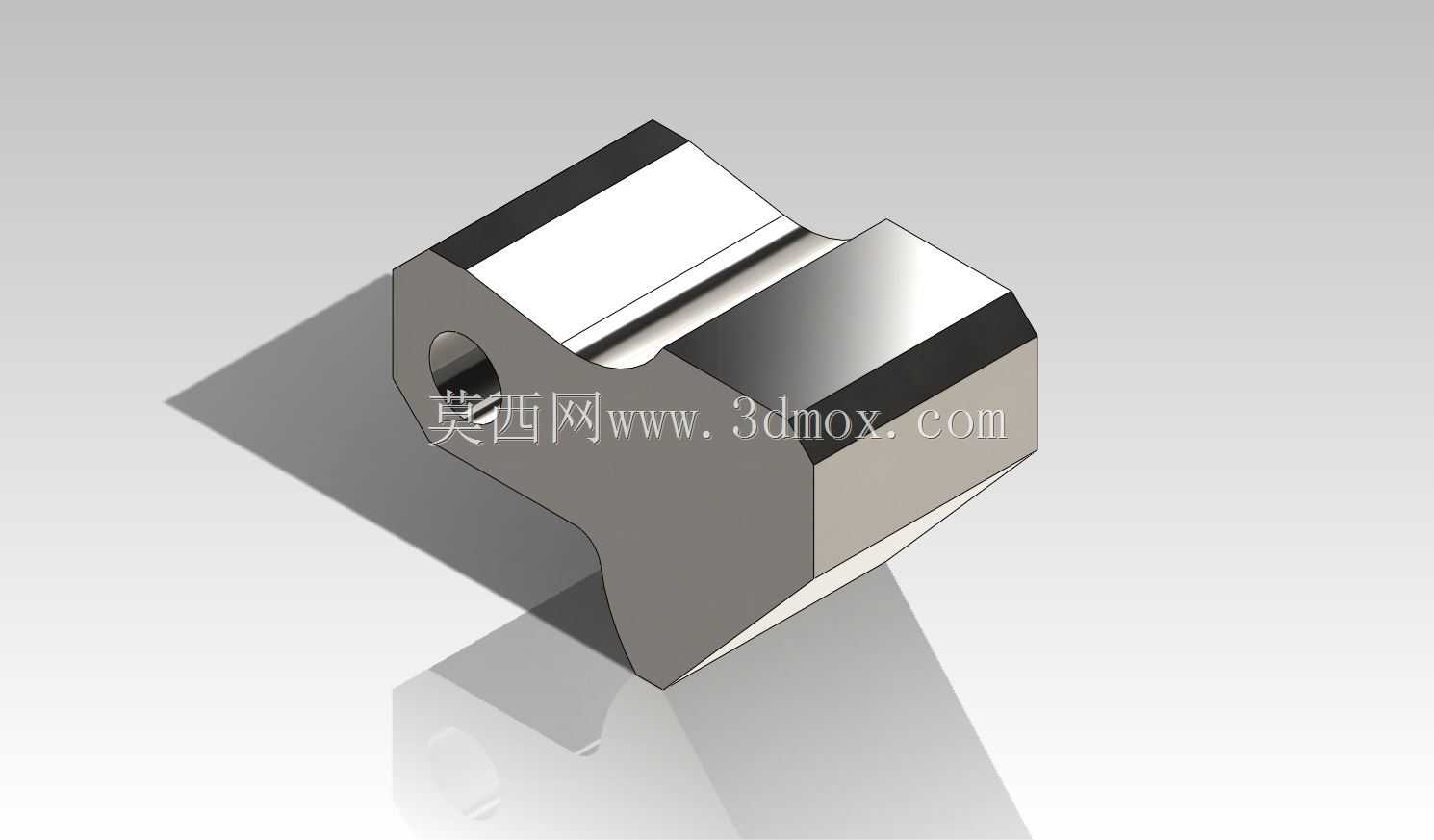

这类带侧孔的异形支撑限位件，多应用在自动化产线的工位定位、工装夹具的侧向抵接、小型传动机构的行程限位场景中，日常在非标设备的装配工位、检测治具的定位端都能见到同类型结构的身影。从结构设计逻辑来看，主体采用块式基体做承载核心，侧面贯穿的光孔用于穿装锁紧螺栓，可直接将构件固定在安装基板上，孔位的同轴度公差控制在IT7级区间，能避免装配后出现偏载应力集中的问题。构件上部的弧形凹槽并非装饰结构，是为了匹配对应圆柱类工件的外轮廓，在工件落位时起到侧向承托与径向限位的作用，凹槽的表面粗糙度要求达到Ra1.6，减少与工件接触时的摩擦剐蹭，避免工件表面出现压痕损伤。构件两侧的斜切倒角设计，一方面是为了避让周边相邻的运动部件，预留出足够的安全运动间隙，防止设备运行过程中构件与运动件发生剐蹭干涉；另一方面也能减少构件自身的重量，在满足结构强度要求的前提下降低整体耗材用量。从安装边界来看，构件的底面为全平面加工，平面度公差控制在0.02mm以内，安装时可与基板表面完全贴合，不会出现装配翘曲的问题；整体外形的长宽高比例适配小型工装的安装空间，不需要额外做二次加工即可直接装配使用。设计过程中特意将受力较大的承托部位做了加厚处理，对应侧孔的位置做了局部应力释放的圆角过渡，避免长期受交变载荷作用时出现应力开裂的问题。这类构件在实际使用中，不需要额外加装辅助定位件，依靠自身的轮廓结构即可完成对工件的两个自由度限制，搭配对应的压紧组件就能实现工件的完全定位，在小型装配工位中能大幅简化夹具的整体结构，减少装配调试的工作量。
