工控设备内置钣金安装托架结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:318047

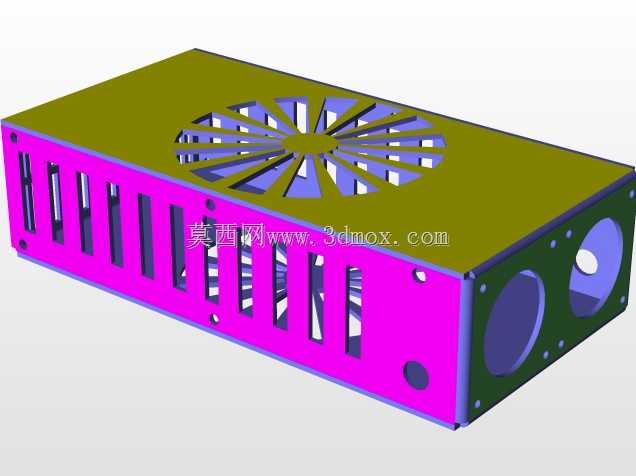

  • 工控设备内置钣金安装托架结构设计

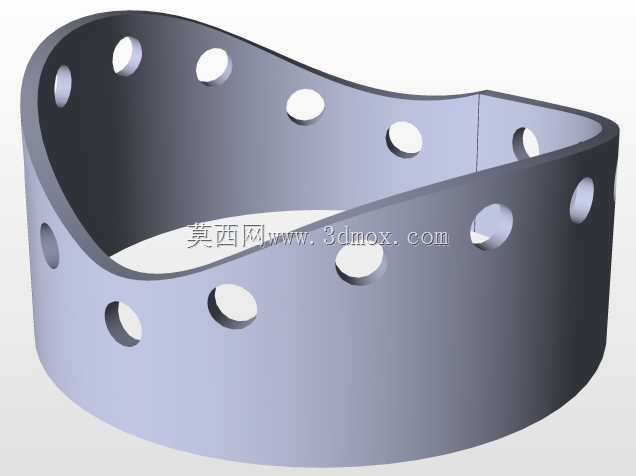

  • 工控设备内置钣金安装托架结构设计

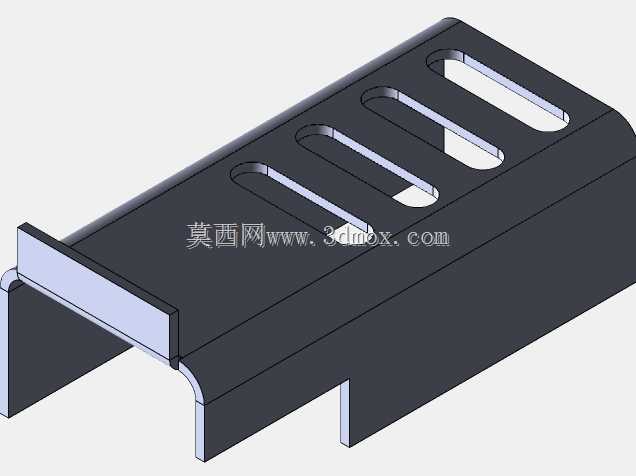

  • 工控设备内置钣金安装托架结构设计

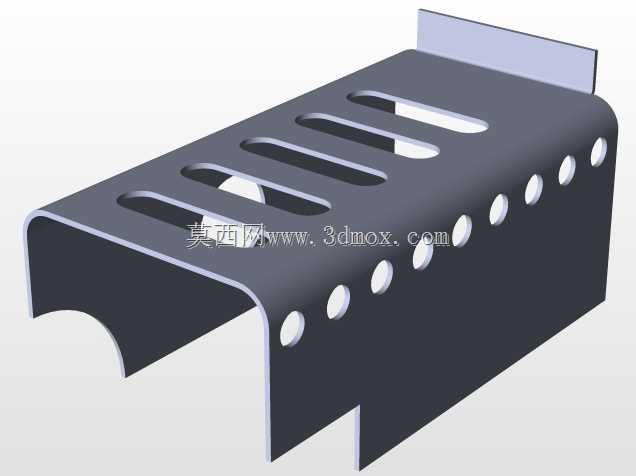

  • 工控设备内置钣金安装托架结构设计

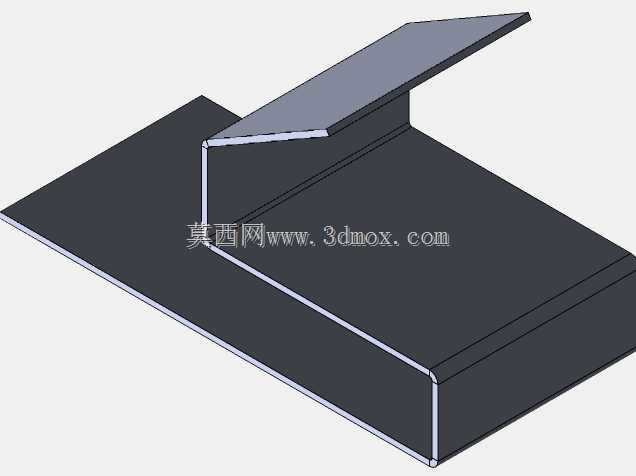

  • 工控设备内置钣金安装托架结构设计

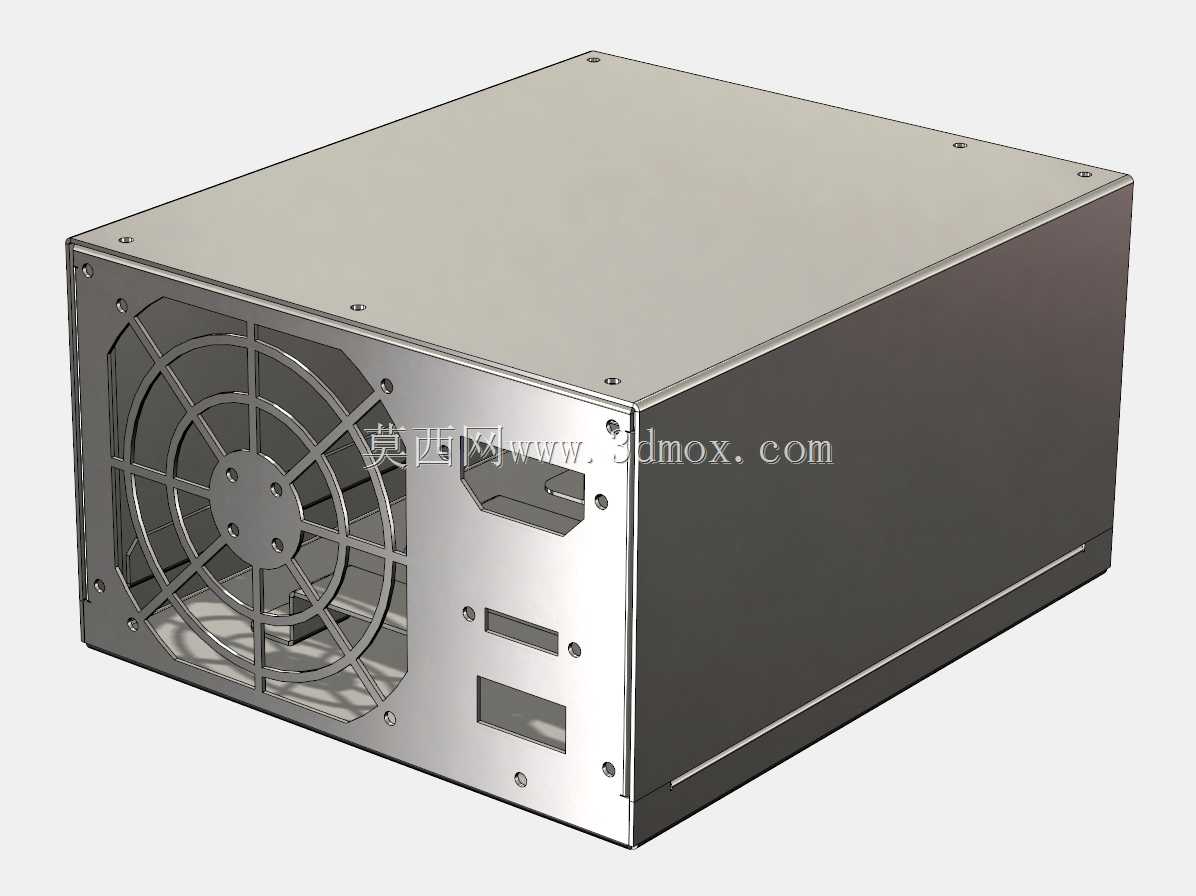

  • 工控设备内置钣金安装托架结构设计
  • 工控设备内置钣金安装托架结构设计
  • 工控设备内置钣金安装托架结构设计
  • 工控设备内置钣金安装托架结构设计

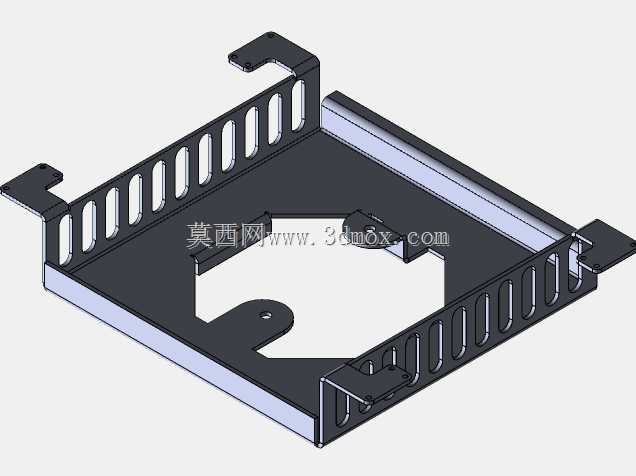

这类钣金托架多应用在标准19英寸工控机柜、嵌入式工业控制主机内部,主要用来承托固定工控主板、硬盘模组、小型IO接口板这类核心功能部件,替代传统的塑料支撑结构,在高温、多振动的工业现场环境下能保持长期结构稳定性,不会出现老化脆断的问题。从结构设计来看,主体采用1.2mm厚度的冷轧钢板一体折弯成型,四周翻边高度控制在18mm,既保证整体刚性避免承托重物时出现中部下凹变形,也不会占用过多机箱内部的垂直安装空间,给上层板卡预留足够的插拔操作余量。托架两侧的长圆形散热通孔采用等距排布,单孔长度12mm宽度4mm,孔间距保持8mm,在不削弱侧板结构强度的前提下,能让机箱内的轴向散热风扇形成的气流顺利穿过托架区域,带走板卡工作时产生的积热,避免局部热量堆积造成元器件过热降频。托架四角伸出的安装支脚做了90度外翻折弯,每个支脚上预留了M3规格的沉头安装孔,安装时可以直接通过螺丝固定在机箱立柱的对应定位孔位上,支脚折弯处做了R1.5的圆角过渡,避免应力集中造成运输振动过程中支脚断裂。中部的异形镂空区域是针对特定型号工控板的接口、电容凸起位置做的避让设计,能让板卡完全贴合托架平面安装,不会出现元器件顶起造成板卡弯曲变形的问题,镂空边缘做了压毛边处理,不会割伤安装人员的手部或是板卡上的连接线材。托架内侧的折弯边做了0.8mm的内收公差,保证板卡滑入安装时不会出现卡滞,同时侧边预留的定位卡扣位可以配合塑料卡条快速固定板卡,不需要在板卡上额外打固定孔,适配不同孔位的同尺寸板卡安装需求。安装边界方面,托架整体外形尺寸控制在标准2U机箱的内部安装尺寸范围内,宽度方向距离机箱侧壁预留3mm的走线空间,深度方向不会超出机箱后部的接口安装区域,安装后不会干涉电源模块、散热风扇的原有安装位置,不需要对原有机箱结构做额外修改就能直接替换原有支撑件。
