硬质合金可转位微调车削刀座结构设计

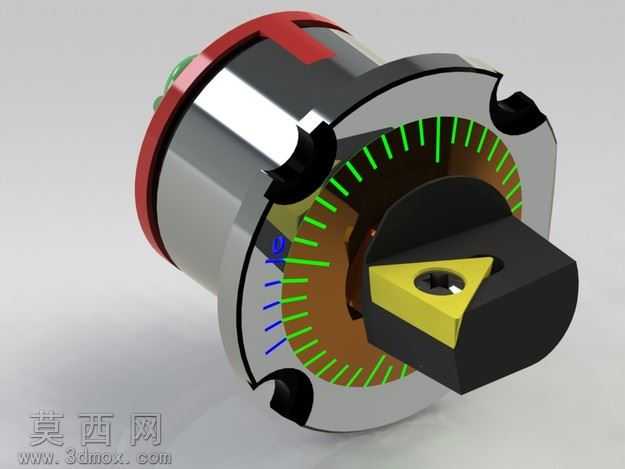

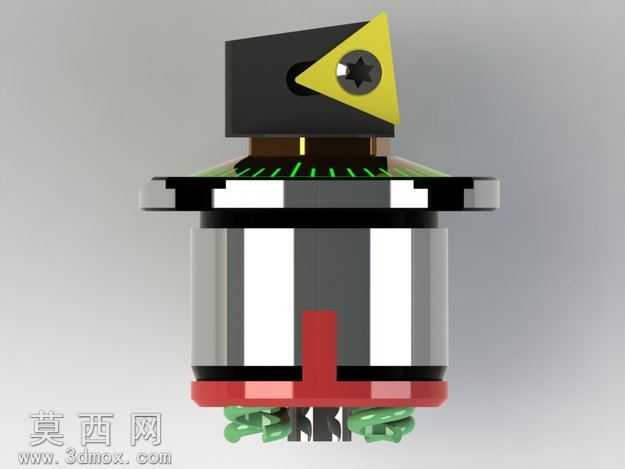

本作品为硬质合金可转位微调车削刀座的三维设计成果，建模阶段采用参数化建模逻辑完成整体结构搭建，首先构建回转式主体基座的基础轮廓，对基座外壁的定位卡槽、端盖配合止口做精准的尺寸约束，保证各装配特征的公差匹配逻辑符合机械加工的装配要求。建模过程中对刻度调节环做了精细化特征处理，环身的周向刻度线采用阵列特征批量生成，绿色标识刻度与蓝色基准刻度分别赋予不同的材质属性，清晰区分调节量程与基准定位位置，方便实际加工时的微调读数。刀头夹持部位采用模块化结构设计，可转位硬质合金刀片的定位槽、压紧螺钉的安装孔位完全匹配标准刀片的安装尺寸，黑色的刀夹主体做了倒角与应力释放槽处理，避免切削受力时出现应力集中问题。材质渲染阶段针对不同部件做了差异化材质表现：主体金属基座采用镀铬亮面金属材质，还原金属加工后的高光反射质感，端盖的红色密封环采用哑光橡胶材质，模拟密封件的磨砂触感，硬质合金刀片采用黄黑双色硬质合金材质表现，突出刀片的切削刃口与刀体的材质区分，黑色锁紧部件采用发黑处理的金属材质，还原工业紧固件的表面处理效果。结构设计上采用周向微调的回转调节逻辑，转动带刻度的调节环即可实现刀头的径向尺寸微调，满足精密车削加工时的尺寸精度调整需求，基座上的三个周向定位卡槽用于刀座在机床刀架上的快速装夹定位，保证安装的重复定位精度。整体设计兼顾了结构实用性与视觉表现效果，各部件的装配关系清晰明确，没有出现特征干涉问题，既还原了实际工业用微调车刀座的功能结构，也通过精细化的建模与渲染呈现出产品的工业质感，可用于机械加工教学演示、刀具产品展示等场景。
