带多孔定位的方形法兰安装基座结构

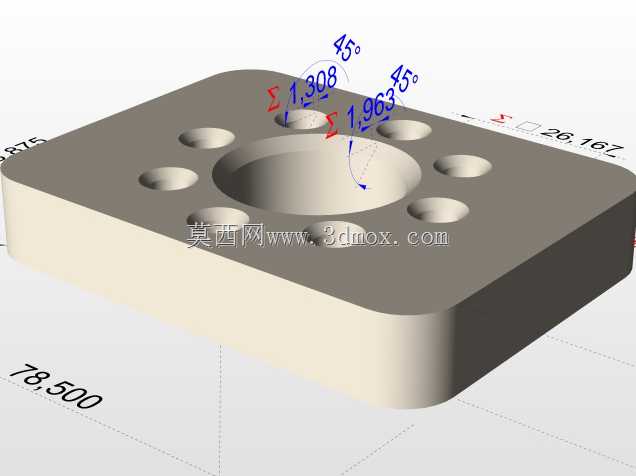

这款方形带中心沉孔的安装基座，在自动化产线的工位定位、工装夹具的承载连接场景中应用十分广泛，日常做设备改造时经常会用到这类结构件。从结构设计来看，主体采用圆角方形的块式结构，四个边角做圆弧过渡处理，既可以避免安装过程中锐边划伤操作人员，也能减少应力集中带来的结构形变风险，长期承受交变载荷时不容易出现边角开裂的问题。中心位置设置大直径沉台通孔，主要用于穿过主轴、管路或者定位销的主体部分，沉台的台阶面可以为配合件提供轴向定位支撑，保证装配后配合件的端面贴合度，减少装配后的累计间隙。围绕中心沉孔均匀排布的八个小直径通孔，是安装固定的核心结构，孔位采用等角度圆周分布，安装时可以根据实际走线、周边部件干涉情况灵活选择固定孔位，不需要额外调整基座的整体安装角度，适配性更强。从尺寸边界来看，基座整体厚度均匀，方形主体的单边长度适配常规的50、80系列标准型材安装间距，不需要额外做转接板就能直接固定在型材框架上，小安装孔的孔径适配M4、M5规格的内六角圆柱头螺钉，沉孔深度刚好可以容纳螺钉头部，保证安装后螺钉端面不高出基座表面，不会对上方安装的部件造成干涉。设计这类零件的时候，首先要确认中心通孔的配合公差，如果是用于穿过旋转轴，中心孔需要预留足够的间隙避免轴转动时摩擦基座内壁，如果是用于管路穿过则要根据管路接头的最大外径确定通孔尺寸，避免穿管时卡滞。周边的固定孔位在排布时要注意孔边到基座边缘的距离不小于螺钉直径的1.5倍，防止锁附螺钉时基座边缘出现开裂，同时孔位之间的角度公差要控制在±0.1度范围内，保证和上方配合件的孔位完全对正，不会出现螺钉锁附偏移的问题。基座的上下两个端面需要做铣平处理，平面度控制在0.05mm以内，保证安装后和相邻部件的贴合紧密，不会因为接触面不平导致装配后整体倾斜。这类基座在实际使用中，既可以作为气缸、传感器的安装承载板，也可以作为小型旋转机构的固定底座，在非标自动化设备、检测治具、小型加工工位的搭建中，能够减少设计人员重复绘制标准安装块的工作量，直接调用调整尺寸就能快速完成结构设计，有效缩短整体的项目设计周期。
