曲柄滑块往复运动教学演示机构

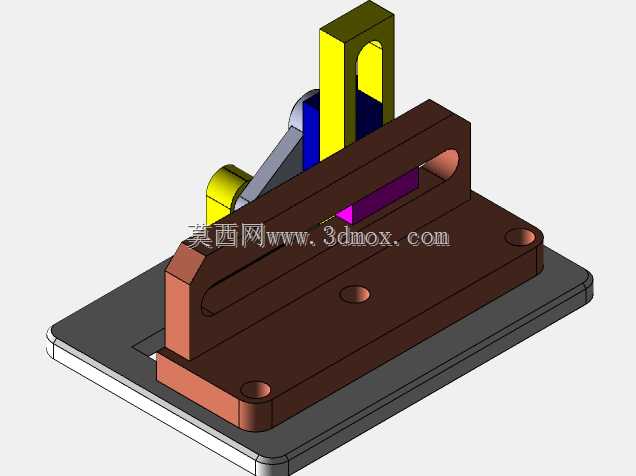

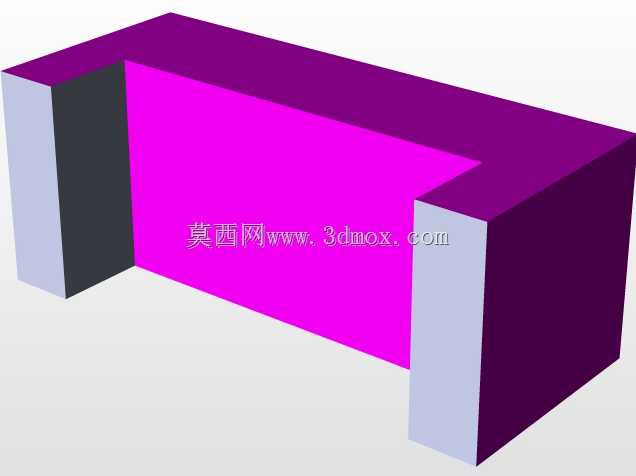

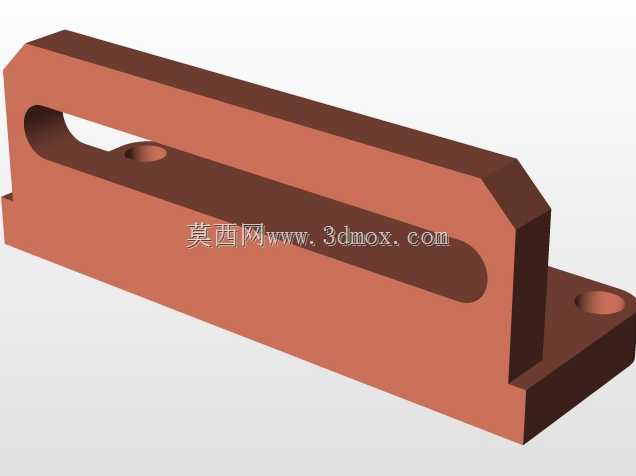

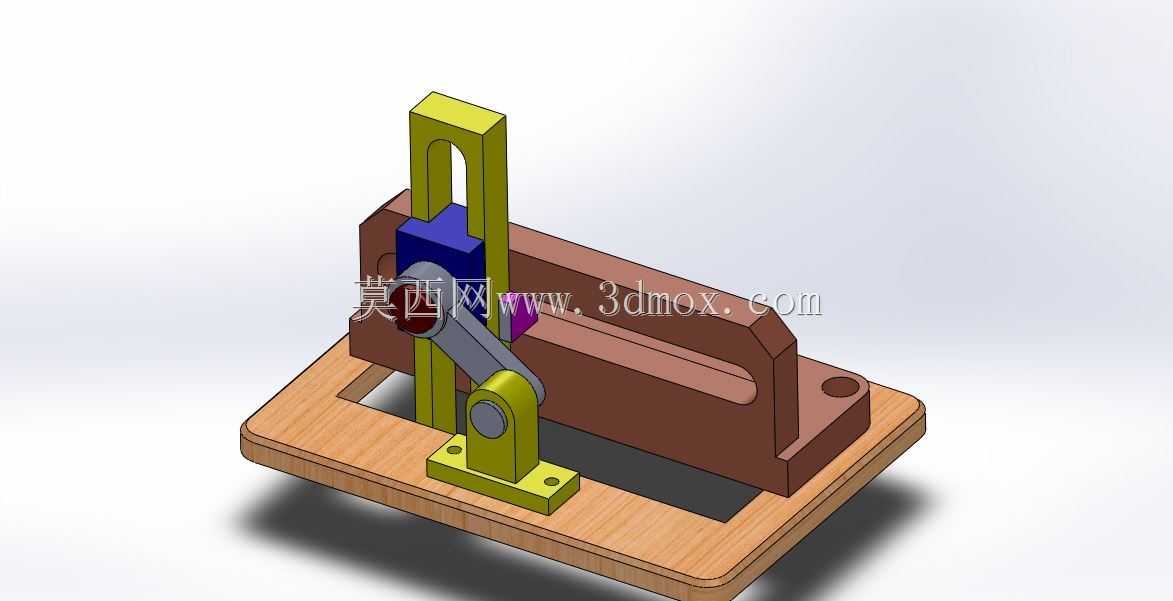

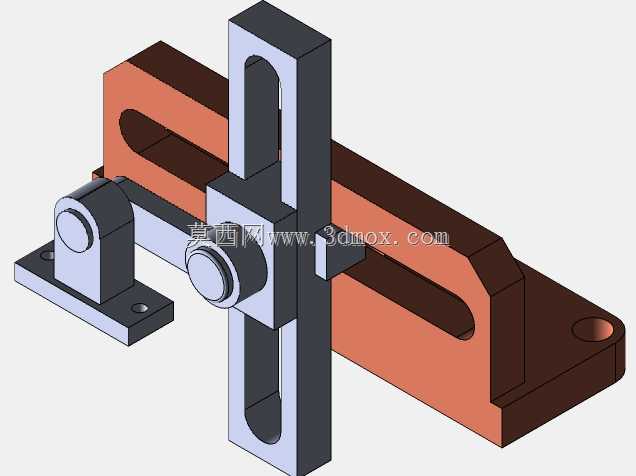

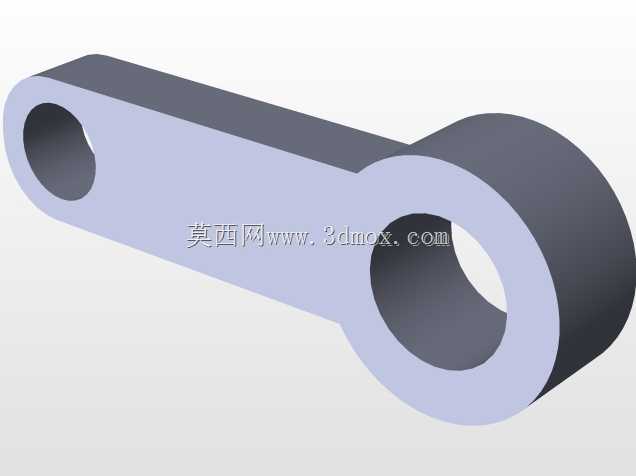

这套曲柄滑块类往复运动机构，常被用于职业院校机械原理课程的实操演示环节，也可作为小型自动化设备中直线往复动作单元的原理验证载体，能直观把旋转输入转化为定行程直线输出，帮初学者快速理解平面连杆机构的运动逻辑。从结构布局来看，整套机构固定在带镂空减重区域的矩形安装底板上，底板边缘预留了沉头安装孔位，可直接通过螺栓固定在实训台架或者设备安装基面，安装边界规整，不需要额外做复杂的基面适配加工。竖直布置的立式支撑座承担曲柄组件的承载功能，支撑座底部带两个安装耳，通过紧固件锁附在底板上，支撑座上部开有长条形导向槽，为滑动块的上下运动提供精准导向，避免运动过程中出现偏载卡滞。曲柄与连杆的铰接处采用销轴连接，销轴与连杆孔之间预留了合理的配合间隙，既保证转动灵活，又不会出现过大的旷量影响运动精度。滑动块嵌装在卧式长基座的水平导向槽内，卧式基座通过侧边的凸台定位、底部的螺栓锁紧固定在底板上，导向槽的长度直接决定了滑块的最大往复行程，设计时可根据实际输出行程需求调整导向槽长度与曲柄偏心距，适配不同的动作行程要求。设计过程中优先考虑了运动干涉校验，所有运动部件在全行程动作范围内，与固定基座、支撑座之间都预留了足够的安全间隙，不会出现运动剐蹭。各部件的材质选型可根据实际使用场景调整，教学演示场景下可采用3D打印件或者硬质铝合金加工，降低制造成本同时保证结构强度；如果用于实际设备的动作单元，滑动块与导向槽的配合面可增加耐磨衬套，延长长时间往复运动下的使用寿命。整套机构的动力输入可在曲柄转轴末端接驳手轮做手动演示，也可连接小型减速电机实现连续自动往复运动，输入转速适配范围宽，不需要额外做复杂的传动比匹配。机构的运动输出端可加装执行端头，完成推送、分拣、冲压等简单的直线往复作业，在小型轻工自动化设备、教学实训装置中都有较高的复用价值。
