机床用异形定位安装承载垫板结构

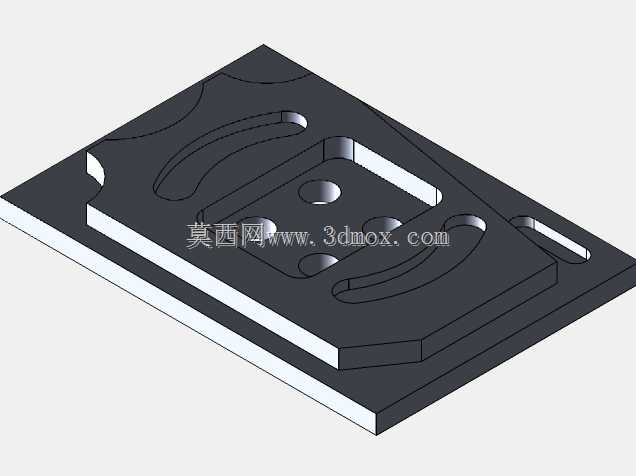

这款垫板结构主要面向机床工装装夹场景设计，可直接作为小型精密零部件加工时的定位承载基准，适配立式加工中心、数控铣床的工作台T型槽安装需求，在批量零件铣削、钻孔工序中承担工件定位、装夹载荷传递的作用，避免工件直接装夹损伤机床工作台面，同时能通过自身预设的定位特征快速完成工件找正，缩短单件装夹辅助时间。从结构设计来看，整体采用矩形板式基体，边缘做了切角避让处理，避免安装时与工作台周边的防护挡板、排屑槽结构产生干涉；板面上设置的多组弧形凹槽，一方面是为了适配对应异形工件的轮廓定位，装夹时可将工件的弧形凸台嵌入槽内，限制工件水平方向的转动与平动自由度，无需额外加装定位挡块，另一方面凹槽结构也能减少垫板与工件的接触面积，避免加工过程中切削液夹带的铁屑滞留在结合面，影响装夹平面度。板面上分布的多个圆形通孔为安装固定孔，孔位间距匹配标准机床工作台的T型槽间距，可直接通过T型螺栓完成垫板在工作台上的锁紧，孔口做了沉头处理，锁紧后螺栓头部不会高出垫板上平面，保证工件放置时的平面贴合度；侧边开设的长条形槽为排屑与让位槽，加工过程中产生的细小铁屑可顺着槽体滑落至工作台排屑口，同时也能为侧面装夹的压板提供让位空间，避免压板与垫板边缘产生干涉。设计过程中优先保证了垫板上平面的平面度要求，整体厚度选取兼顾了承载刚性与装夹高度需求，不会因为垫板过厚导致机床Z轴行程不足，也不会因为厚度偏薄在装夹锁紧时产生形变，影响加工基准精度；所有槽体与孔位的边缘都做了微小倒角处理，去除机加工产生的毛刺，避免装配时划伤工件表面或者操作人员手部。在实际应用中，这类垫板也可作为小型工装的过渡连接板使用，将非标工装的安装孔位与标准机床工作台的孔位做适配转换，无需针对不同工装重新制作工作台连接结构，降低工装改制的成本与周期；板体的轮廓尺寸经过适配优化，安装后不会超出工作台的有效行程范围，加工时刀具可完整覆盖垫板上装夹的工件所有加工面，不会出现行程限位导致的加工死角。
