萨特切门吉尼斯手动操作锁紧机构

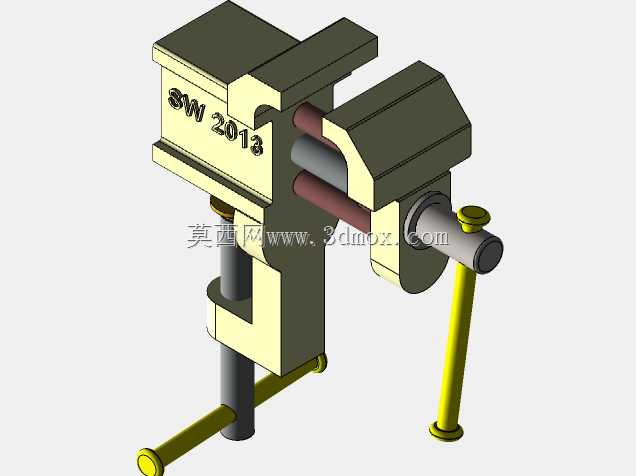

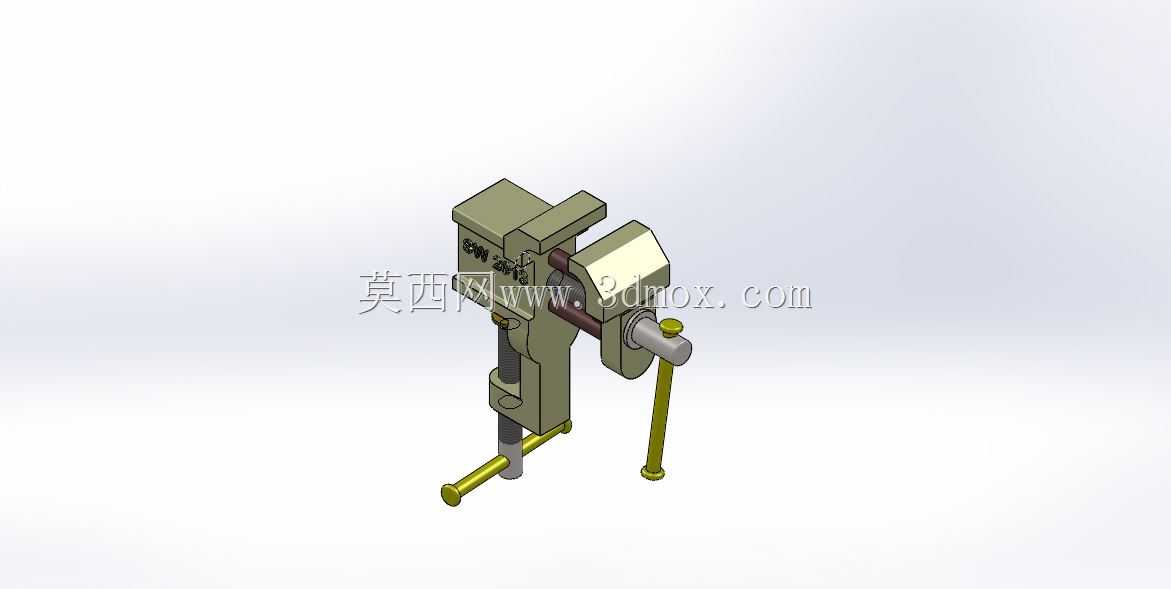

该手动操作锁紧机构多应用于小型工装夹具、工位定位装置以及轻型设备的快速锁止场景，在装配工位、小型检测治具、手动调试设备中承担位置固定、部件压紧的核心作用，无需外接动力源，纯机械结构即可完成锁止与释放动作，适合无气源、电源的零散作业场景，也可作为自动化设备的备用手动锁止单元，在设备断电、断气时维持工位固定状态，避免部件移位引发的作业风险。从功能特性来看，该机构通过摇动手柄带动内部传动副完成直线进给动作，前端压头可对目标工件施加稳定的压紧力，侧面设置的定位销可与安装基座的定位孔配合，保证机构自身安装位置的重复精度，长操作杆的力臂设计经过优化，操作人员仅需施加较小的手部作用力即可获得足够的锁止力，降低长时间操作的疲劳感。设计过程中优先考虑了手动操作的人机工程学，操作手柄的握持段做了圆柱光面处理，避免棱角划伤操作人员，各运动副之间预留了合理的配合间隙，既保证动作顺畅无卡滞，又控制了传动间隙带来的锁止位置偏差，机构主体采用框架式结构，在保证整体刚性的前提下尽可能压缩了自身重量，方便在不同工位之间快速拆装转移。安装边界方面，该机构底部设置有两个同轴安装孔，可通过螺栓直接固定在工装平板或者设备基座上，安装孔的中心距与常见的小型工装安装孔位通用，无需额外加工转接板即可完成适配，机构的最大进给行程可满足常规厚度工件的压紧需求，操作时手柄的转动范围不会超出机构自身的投影宽度，不会与周边相邻的工装部件产生运动干涉，整体外形紧凑，占用安装空间较小，适合在排布密集的多工位工装台上使用。各运动部件的受力路径经过合理规划，操作力通过手柄传递至内部丝杠结构，再转化为压头的直线压紧力，受力过程中框架主体承担主要的支撑反力，结构应力分布均匀，长期使用不会出现框架变形、传动卡滞的问题，压头端部可根据实际使用需求更换不同材质的压头套，避免压伤工件表面。
