钣金展开式福托卡班连接固定结构件

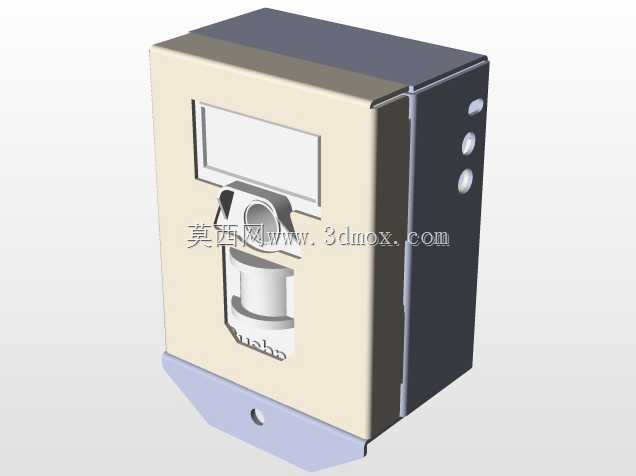

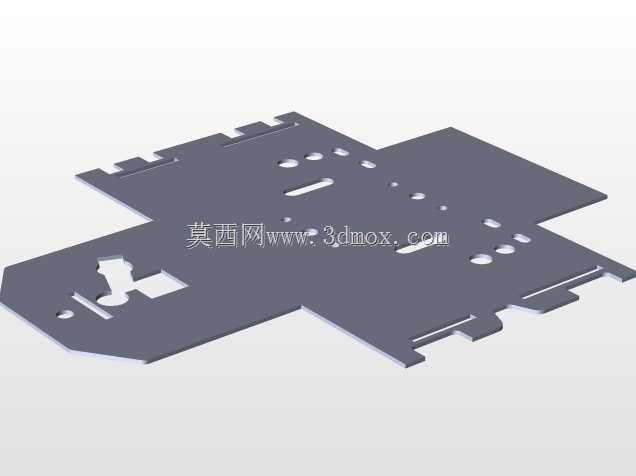

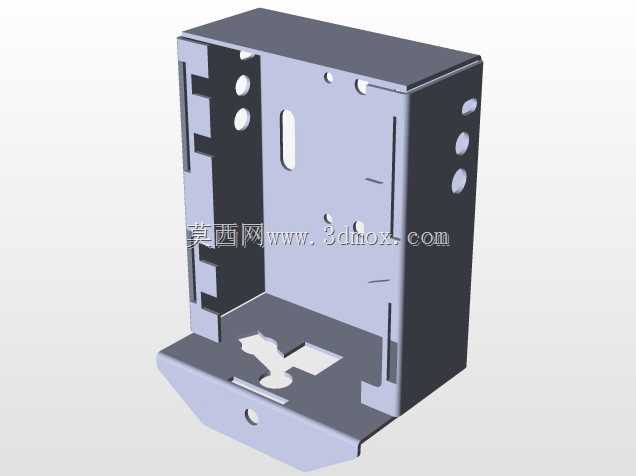

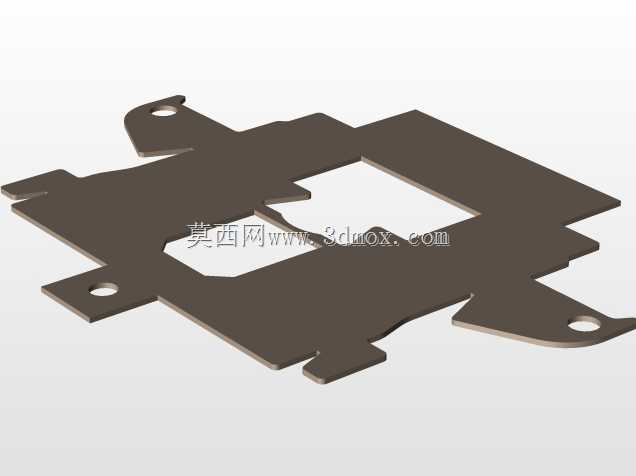

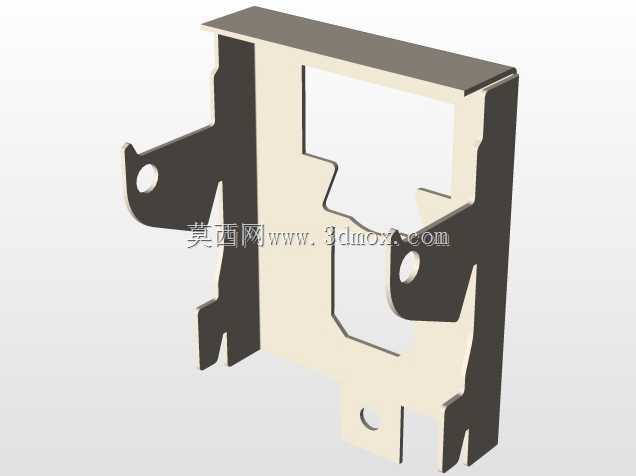

该结构件属于钣金类连接固定构件，主要应用于模块化组装的设备框架、柜体拼接、轻型工装的快速连接场景，在需要免紧固件快速拆装的工位器具、物流周转载具、小型设备外壳拼接环节中使用频率较高，能够替代传统螺栓连接实现无工具快速装拆，降低组装与维护的操作耗时。从功能特性来看，构件采用一体化钣金冲压成型，周边设置多组对称分布的卡扣舌片与定位缺口，安装时可直接卡入对应型材或板材的预设卡槽内，卡扣舌片自带回弹锁紧特性，卡入后可限制三个轴向的窜动，配合板面上预设的定位孔，可实现相邻构件的精准对位，避免组装后出现错位松脱的问题。设计过程中优先考虑了钣金加工的工艺可行性，所有轮廓均采用冲压可加工的直线与圆弧过渡，无锐角尖角与极小内R角，减少冲压模具的崩损风险；展开状态下的所有卡扣、孔位均在同一平面排布，可通过单次装夹完成冲孔、落料工序，后续仅需简单折弯即可成型，无需额外焊接或拼接工序，有效控制加工成本与成型精度。构件上分布的多组不同直径圆孔与长圆孔，分别对应定位销穿装、辅助紧固件加固、走线避让等功能，长圆孔可吸收一定的安装公差，避免因型材下料尺寸偏差导致无法装配的问题；中心区域的异形镂空一方面用于减轻构件自身重量，另一方面可作为对位标识，组装时可通过镂空区域快速观察内部对位情况，提升组装效率。从安装边界来看，构件展开后为对称十字形轮廓，各边卡扣的伸出长度经过匹配计算，卡入对应板材后卡扣的折弯回弹量控制在合理区间，既保证卡接后的锁紧力满足使用要求，又不会因回弹量过大导致卡扣断裂；板厚适配常规冷轧钣金的常用厚度规格，可直接与同厚度的钣金件、工业铝型材槽口配合使用，无需额外调整安装槽的尺寸参数。在实际使用场景中，这类卡接构件常被用于电气柜内部安装板的快速固定、生产线工位料架的层板连接、可拆卸式设备防护挡板的拼接，相比传统螺丝连接，其装拆效率可提升60%以上，且不会出现紧固件丢失、滑牙等问题，适合需要频繁拆装调整的工位场景。设计时还考虑了构件的受力特性，卡扣根部设置了压筋补强结构，提升卡扣的抗弯折疲劳性能，在多次反复拆装后仍能保持足够的锁紧力；板面的孔位排布避开了应力集中区域，避免受力后出现板面变形的问题。
