复合材料加压气缸螺纹层缠绕加工设备

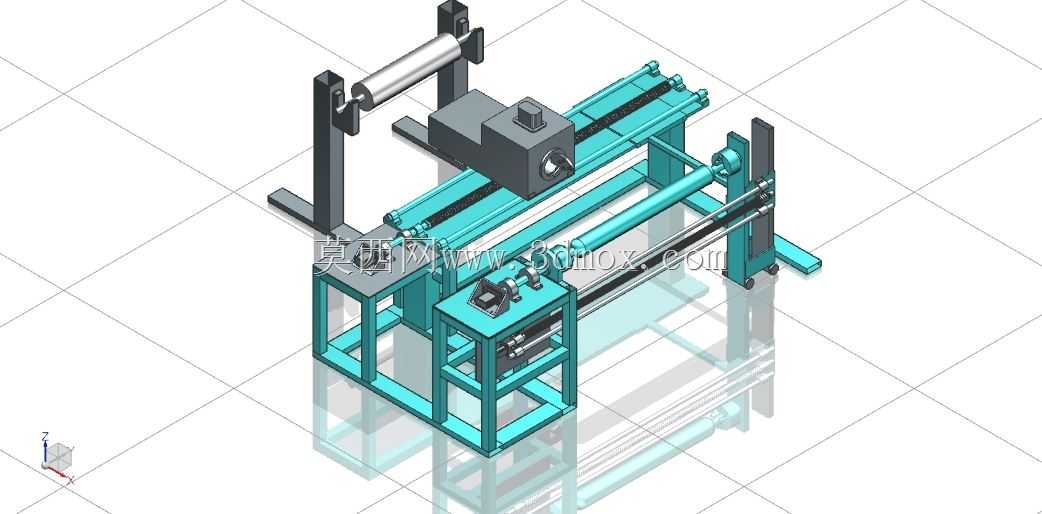

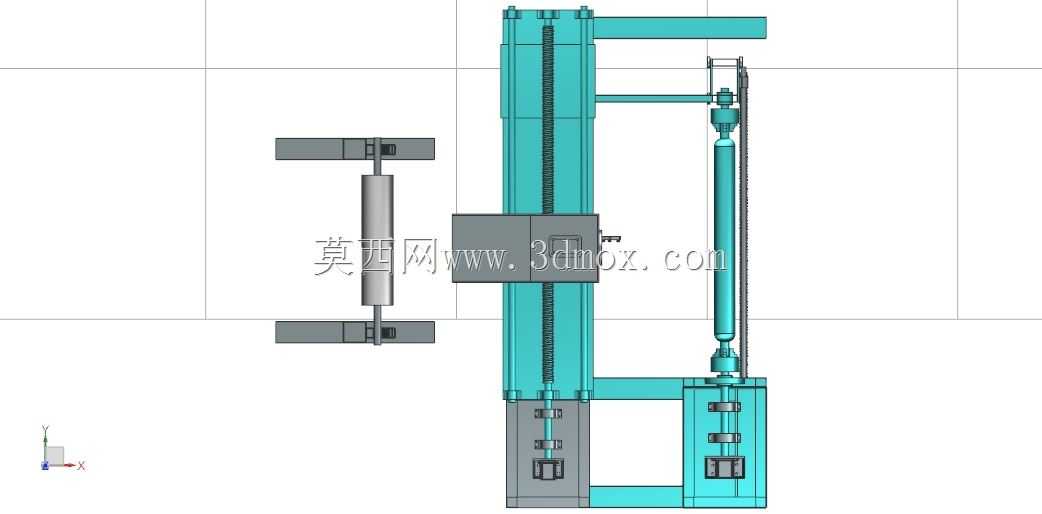

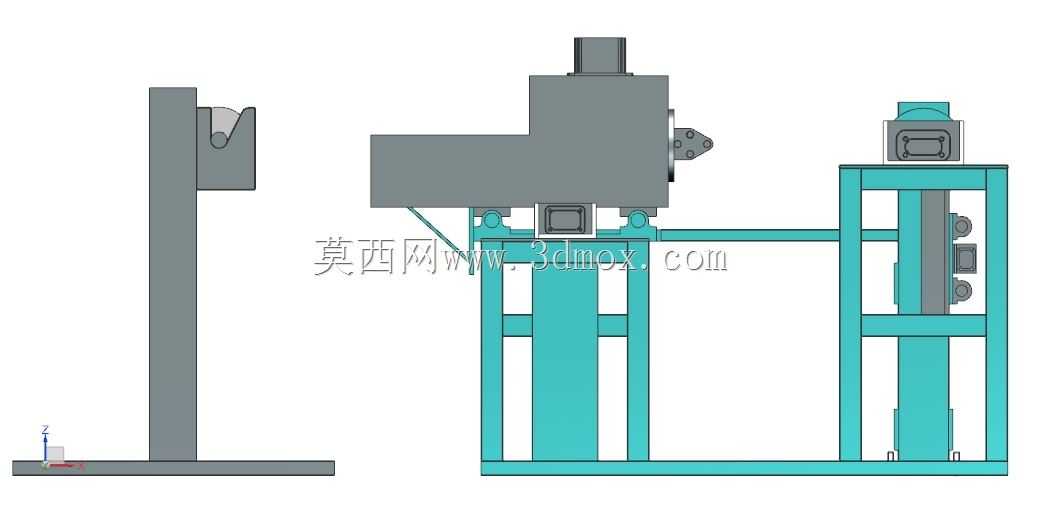

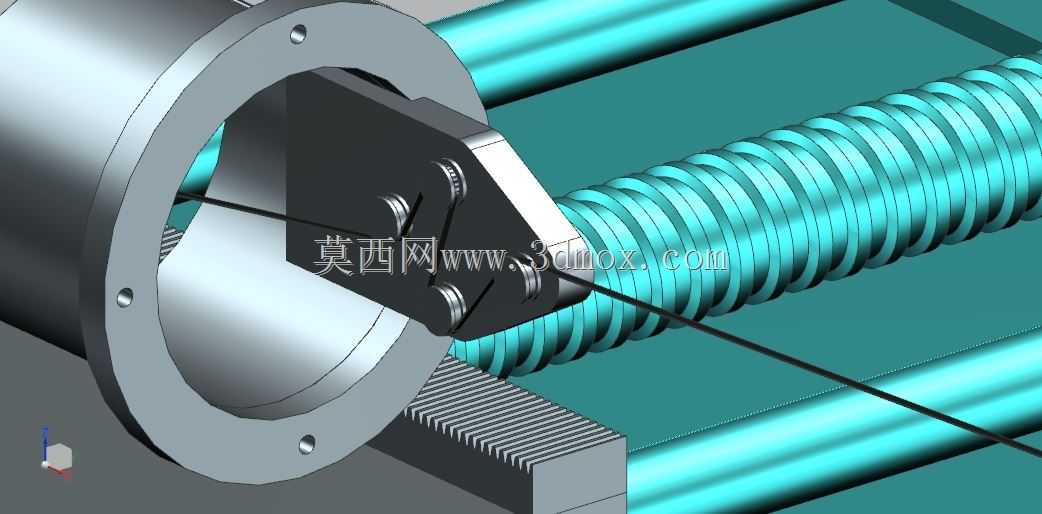

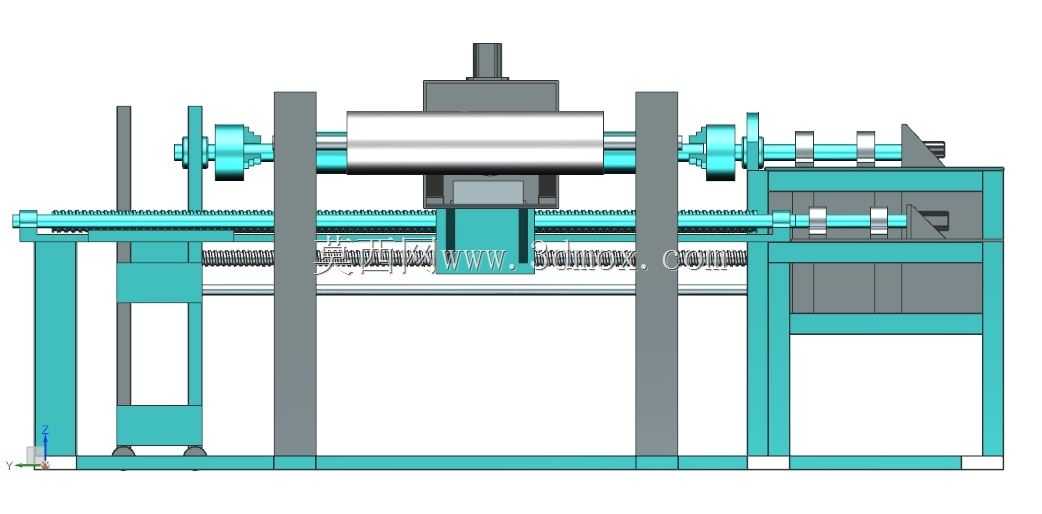

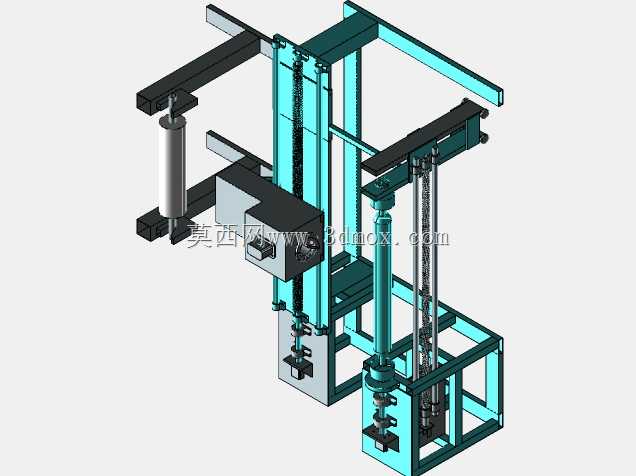

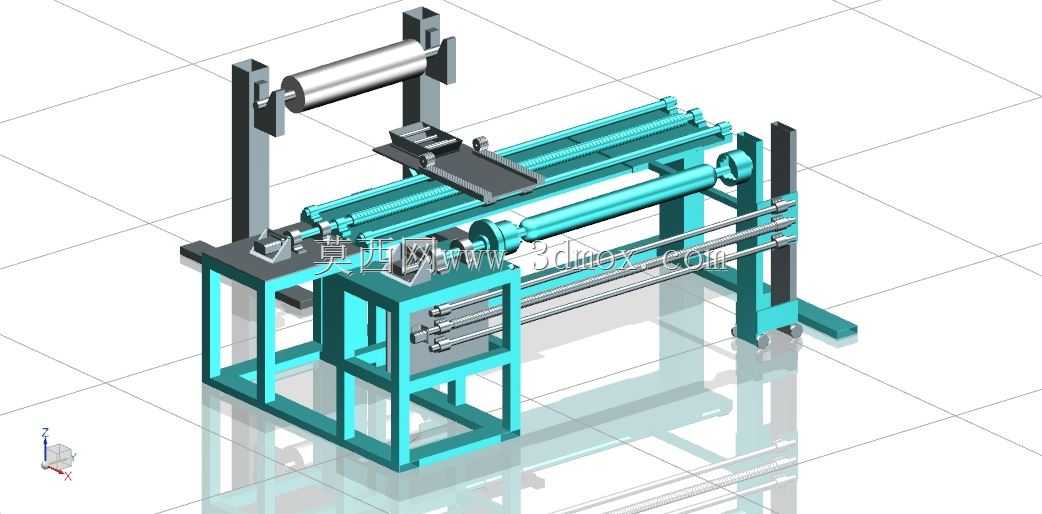

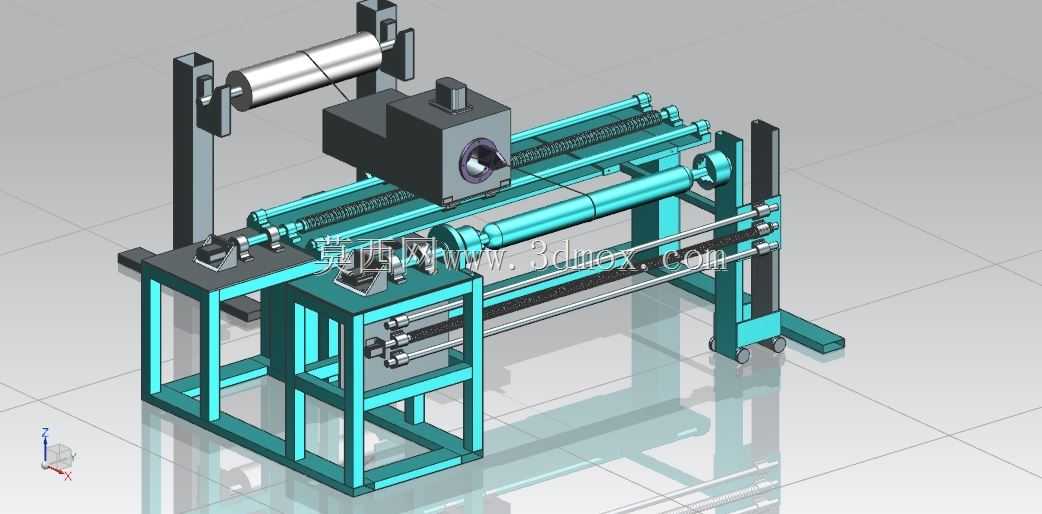

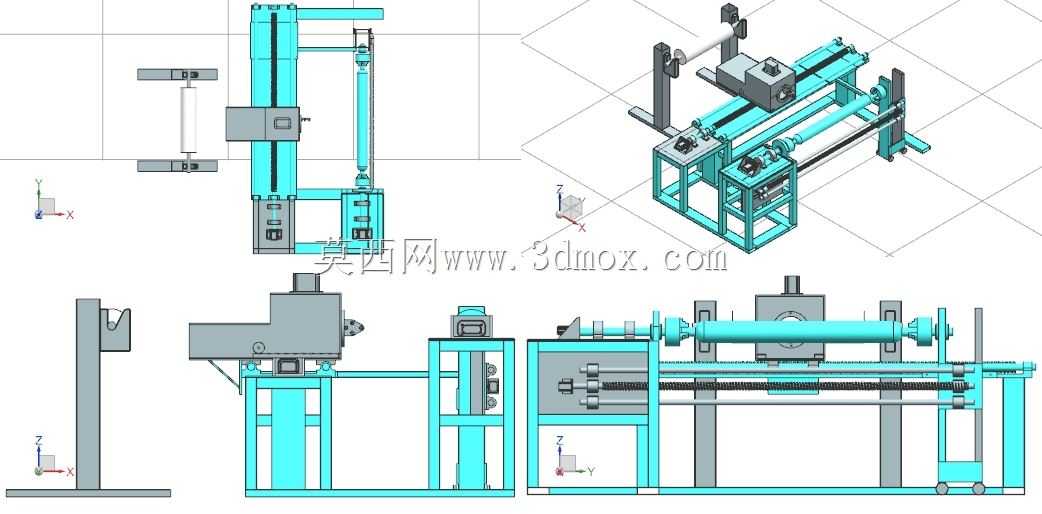

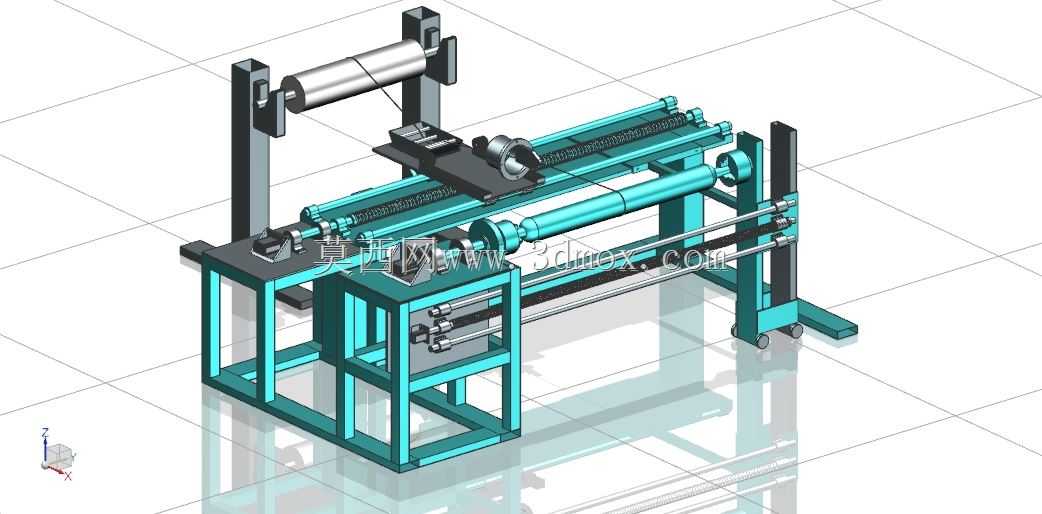

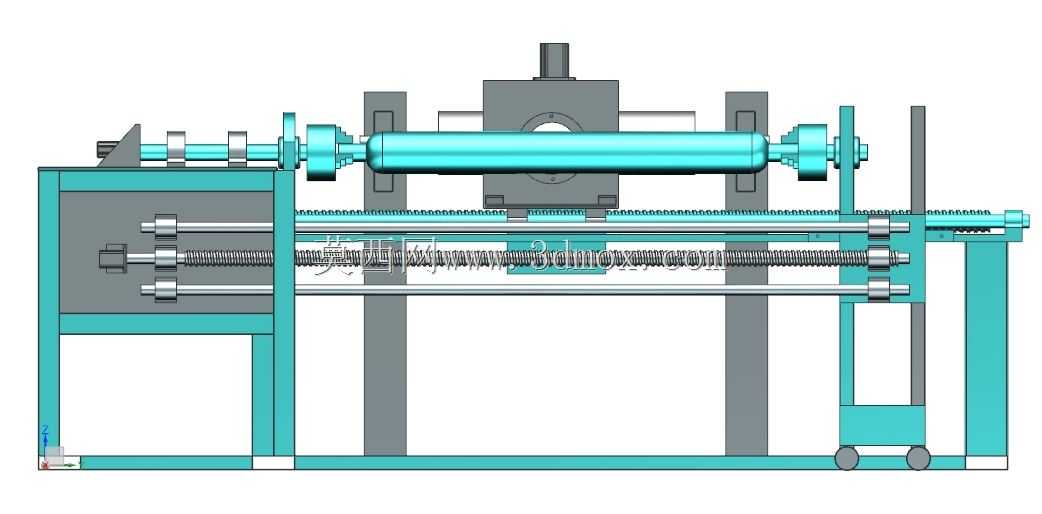

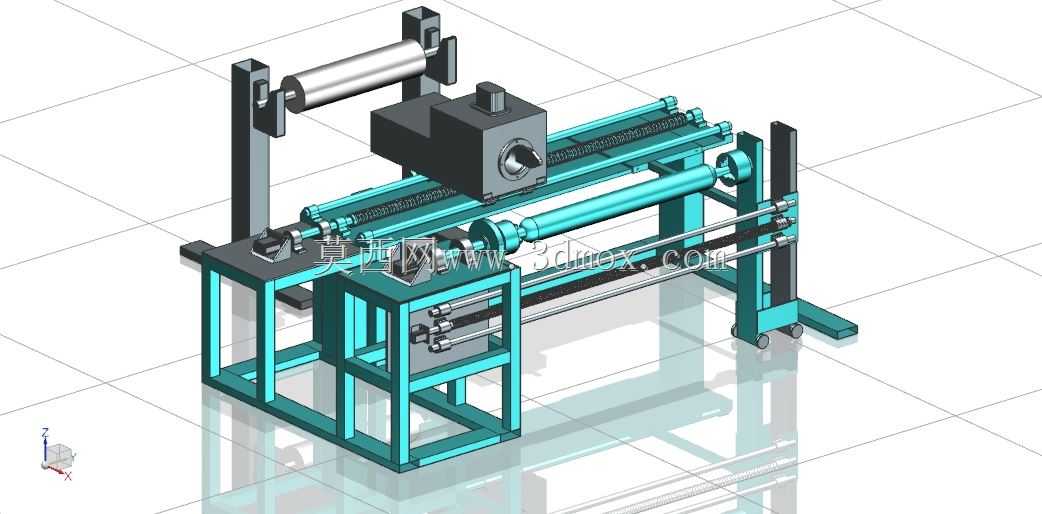

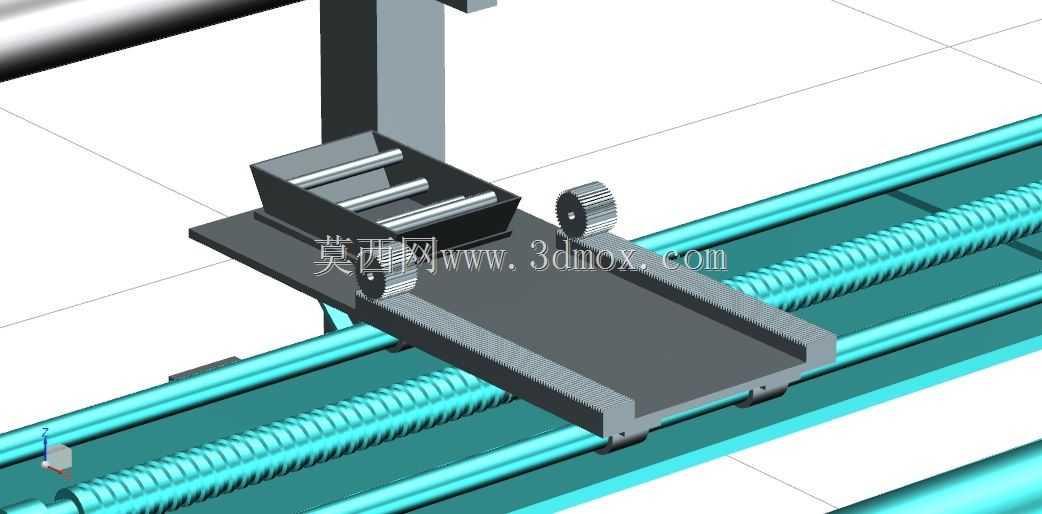

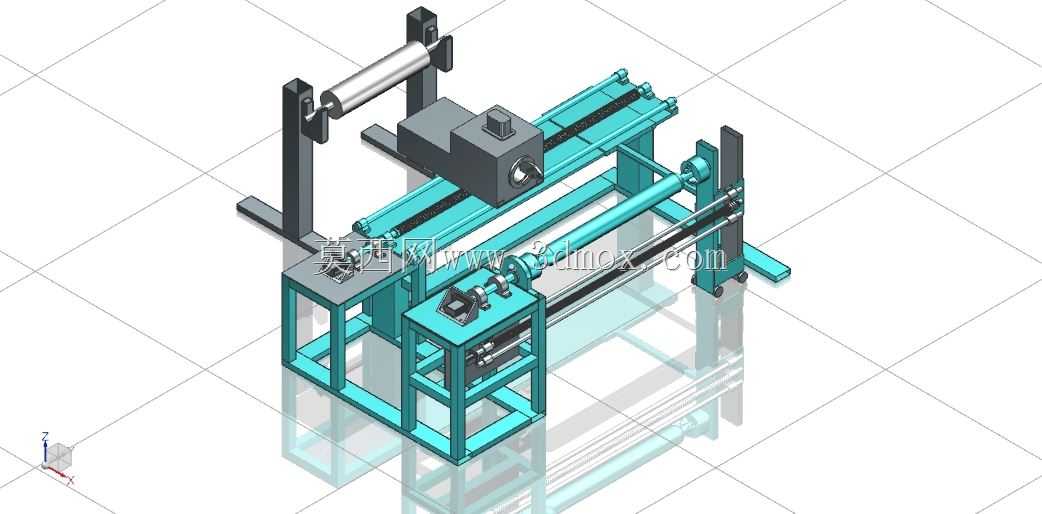

在复合材料制品加工领域，针对承压类回转工件的纤维增强层加工一直是工艺落地的难点，尤其是加压气缸这类需要承受交变内压、同时对表层螺纹结构强度有明确要求的工件，传统手工铺层、简易缠绕工装很难同时满足纤维张力均匀、缠绕螺距精准、层间贴合紧密的加工要求，这套缠绕加工结构正是针对这类场景完成的三维设计落地。从实际加工需求出发，设备的整体布局采用分体式机架设计，左侧为工件装夹驱动工位，通过两端可调的顶装结构适配不同长度的加压气缸坯件，装夹位的中心高与右侧排线、送丝机构的走丝平面保持严格共面，避免纤维走线过程中出现偏载拉扯导致的张力波动；机架中部设置双组平行直线导轨作为排线机构的运动载体，导轨副的安装基准面经过铣削找平，保证排线滑台在全行程移动时无卡顿、无俯仰偏摆，滑台搭载的导丝嘴预留了不同线径纤维的过孔安装位，可根据加工的纤维类型快速更换导丝配件。设备上方独立设置纤维放卷架，放卷轴带阻尼调节结构，可根据缠绕工艺要求调整纤维送出的阻尼力，保证纤维从放卷到导丝嘴的全程处于张紧状态，避免松线导致的层间空鼓问题；排线滑台的驱动采用丝杆传动结构，丝杆导程与工件主轴的转速通过传动比匹配，可实现不同螺距的螺纹层缠绕轨迹，无需额外复杂的电控调整即可完成等螺距缠绕作业。从安装边界来看，设备整体采用方管焊接机架，底部预留地脚安装孔，可直接固定在车间硬化地面上，整体占地宽度适配常规中小型机加工车间的设备排布间距，操作侧预留足够的上下料空间，无需额外改造车间布局即可完成安装就位。设备右侧设置可移动的尾座支撑结构，尾座底部带脚轮与锁紧机构，针对长度更长的工件可快速调整尾座位置，拓展设备的加工适配范围；缠绕过程中，工件主轴带动气缸坯件匀速旋转，排线滑台沿导轨方向按设定螺距同步移动，纤维按照预设轨迹逐层缠绕在气缸外表面，通过多层缠绕形成满足强度要求的复合螺纹层，相比传统加工方式，纤维排布的一致性更好，层间结合强度更高，可有效提升加压气缸的承压能力与螺纹层的抗剪切性能。整套结构的设计没有冗余的复杂构件，所有传动部件、支撑部件均采用常规机加工可实现的结构形式，加工制造成本可控，维护保养便捷，适合中小型复合材料加工车间的批量生产使用，建模过程中对所有运动部件的行程做了干涉检查，保证滑台全行程移动、主轴旋转、尾座调整过程中无结构碰撞，实际落地时可直接参考三维结构完成零件加工与装配调试。
