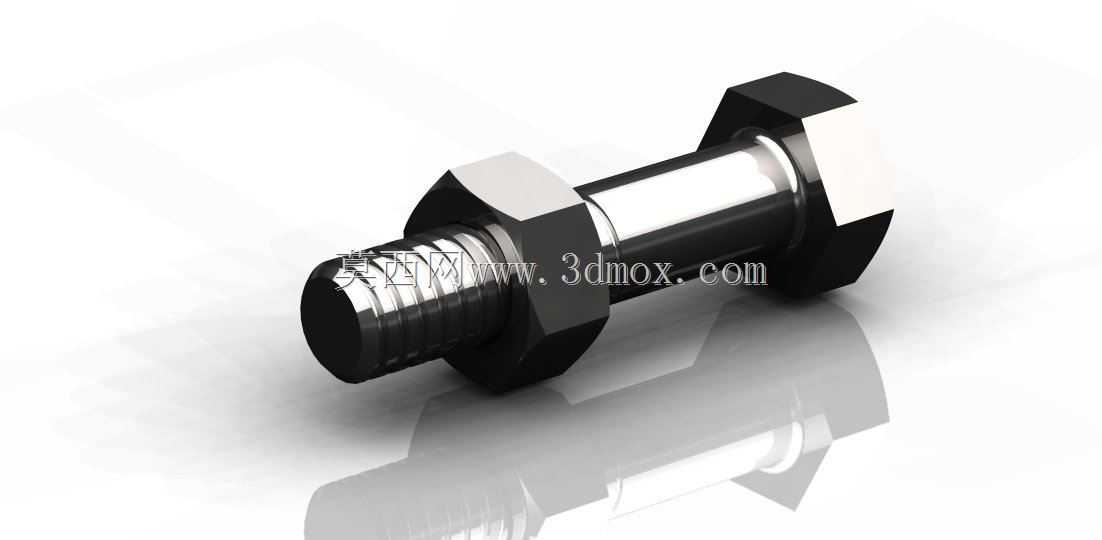

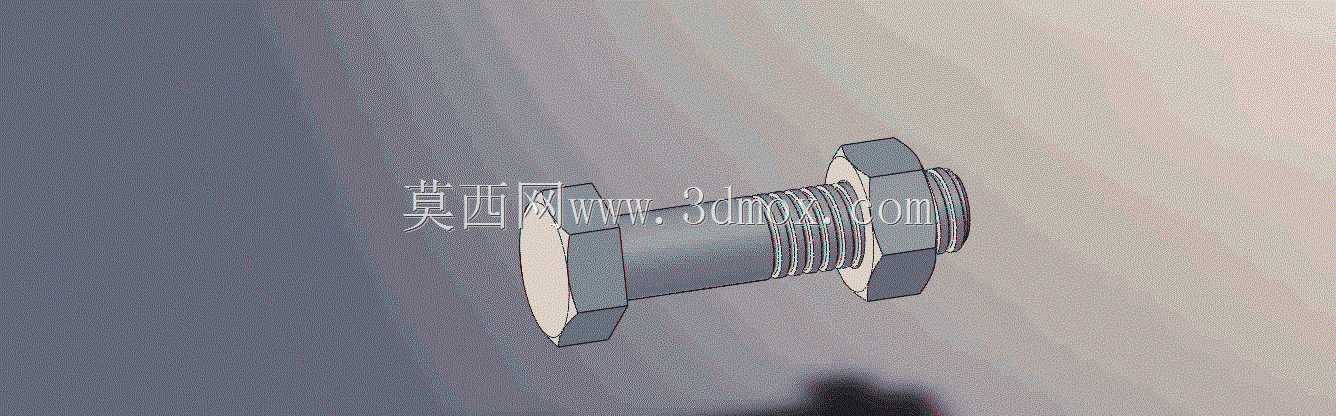

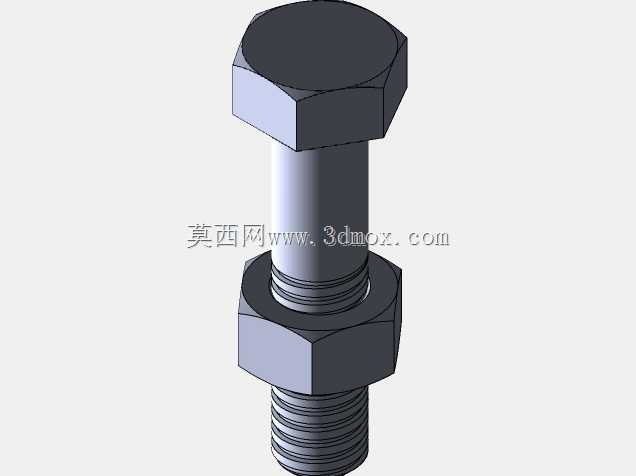

M10规格六角螺母配套螺栓连接结构

这套M10规格的螺母与螺栓组合，是机械装配场景里应用最广泛的可拆卸紧固连接件，小到普通工装夹具的板件拼接，大到通用设备的机架组装、输送线的型材固定、小型机床的外罩安装，都能见到同规格紧固件的身影。日常做结构设计时，这类标准件的选型往往最先敲定安装边界，M10螺纹的公称直径为10mm，配套六角螺母的对边尺寸符合通用紧固件标准，螺栓杆部长度可根据实际叠层连接件的总厚度调整，预留出2-3个螺距的露出长度即可，既不会因为螺杆过长干涉周边运动部件，也不会因为啮合长度不足导致螺纹滑牙失效。从功能特性来看，六角头的设计适配普通开口扳手、套筒扳手的通用夹持尺寸，现场装配时不需要定制专用工具，普通维修班组的常备工具就能完成拧紧作业，螺纹副采用普通公制粗牙设计，自锁性能满足常规静载设备的紧固需求，若是有振动工况的使用场景，额外搭配弹垫、平垫就能提升防松性能，不需要更换整套紧固件。做三维建模时，这类标准件的建模逻辑优先保证装配匹配度，螺栓的螺纹收尾、螺母的倒角都要符合实际加工的工艺特征，不能只做光杆加六角头的简化结构，否则后续出工程图或者做装配干涉检查时，容易出现螺纹啮合长度计算错误、扳手空间预留不足的问题。实际选型时要注意，这套紧固件的安装孔预留直径一般取11mm，板件叠装时的同轴度公差要控制在0.2mm以内，不然穿装螺栓时会出现卡滞，强行敲入还会损伤螺纹表面，降低连接副的使用寿命。很多新手做结构设计时容易忽略紧固件的头部空间预留，M10六角螺栓的头部高度约为6.4mm，螺母厚度约为8.4mm，加上扳手操作需要预留的最小30mm回转空间，设计安装位时要提前把这些尺寸算入整体布局，避免出现装配时扳手无法卡入、后期维护拆不下来的问题。这类螺纹连接结构的核心作用是实现两个或多个分离零件的刚性固定，同时保留可拆卸性，设备后期需要检修更换内部零件时，只需要拧下螺母就能拆分连接件，比焊接、铆接的结构维护成本低很多，也是通用机械装配里优先选用的紧固方案。
