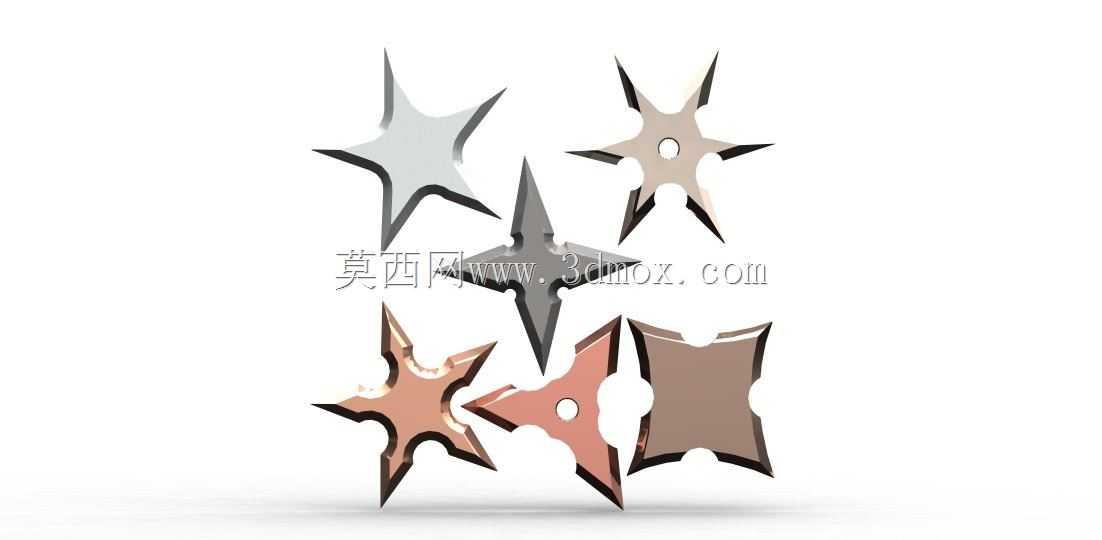

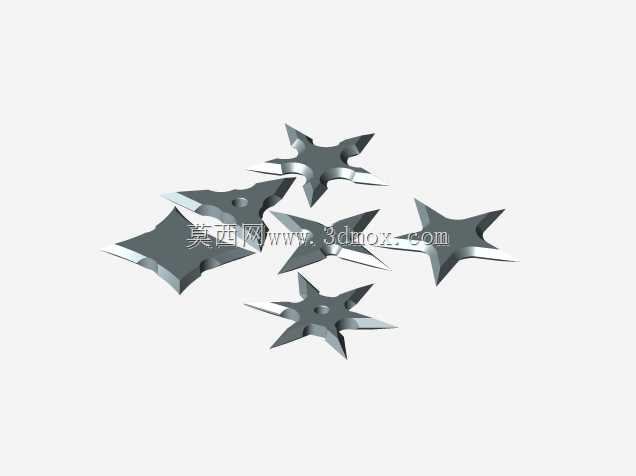

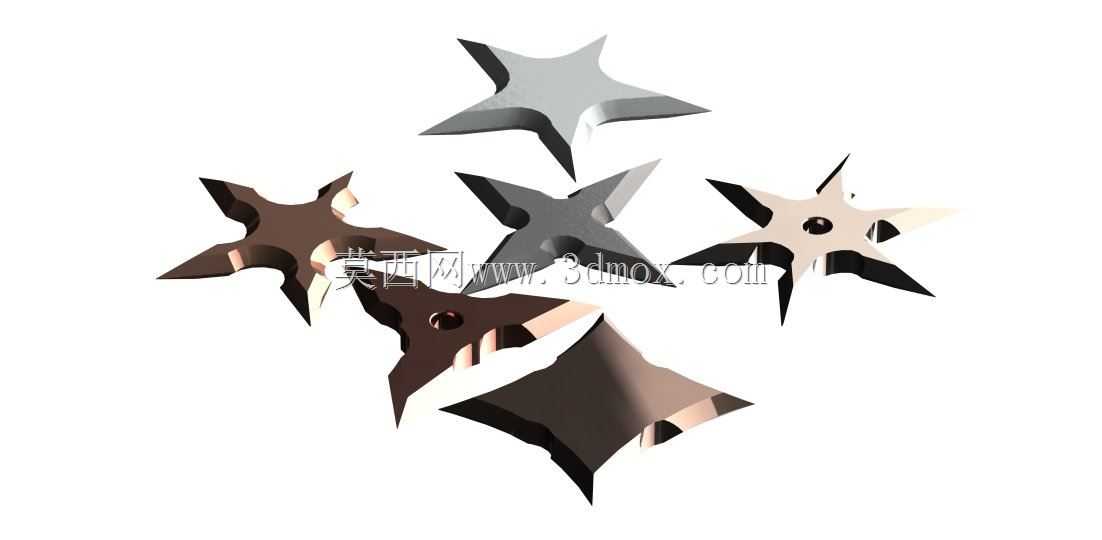

多角星形金属投掷飞镖结构设计

这类多角星形金属构件，最初的应用场景集中在户外投掷运动的配套器具领域，后续也逐步延伸到户外探险应急工具、文创装饰摆件的配套结构件范畴，不同应用场景下对构件的边缘处理、重心分布要求存在明显差异。作为投掷类器具使用时，核心功能是依靠均匀分布的尖角结构，在接触靶面时获得足够的嵌合力，同时依靠对称的外形保证飞行过程中的姿态稳定，减少气流扰动带来的轨迹偏移。设计过程中首先要确定的是重心位置，必须保证构件的几何中心与实际重心完全重合，否则投掷出手后会出现自旋偏移，无法保证落点精度，建模时需要对每个尖角的切除角度、斜面倾角做完全对称的参数约束，任意一个角的斜面角度偏差超过0.5度，都会导致整体动平衡失效。外形尺寸方面，常规运动用的这类星形构件外接圆直径控制在100mm以内，厚度根据材质不同在2mm到5mm之间调整，安装边界上如果是作为装饰件配套使用，需要在中心位置预留直径3mm到5mm的安装孔，用于配合螺丝或者挂绳完成固定，孔位的倒角需要做0.2mm的钝化处理，避免安装时划伤配套连接件。如果是作为应急工具使用，边缘的锐边需要做分段处理，靠近尖角10mm范围内保留切削刃结构，其余边缘做R0.3的圆角钝化，避免携带过程中出现意外划伤。建模时的曲面过渡需要注意，每个尖角的两个斜面相交处要做连续的曲率过渡，不能出现明显的棱线断层，否则金属冲压成型时会在棱线位置出现应力集中，热处理后容易出现崩角问题。不同使用场景下的材质选择也有区别，运动器具类多选用420不锈钢，淬火后硬度能达到HRC52左右，保证尖角的耐磨性，装饰类构件则可以选用锌合金做压铸成型，表面做电镀或者喷涂处理降低加工成本。结构校验阶段需要做自旋动平衡仿真，将构件以每分钟300转的转速绕中心轴旋转，校验各个方向的离心力偏差，偏差值需要控制在0.1N以内，才能保证实际投掷时的飞行稳定性。另外如果是作为户外工具使用，还需要在中心孔位置预留挂绳的穿装空间，孔壁的粗糙度要控制在Ra1.6以下，避免长期摩擦磨损挂绳纤维。
