精密齿圈式环形传动构件结构设计

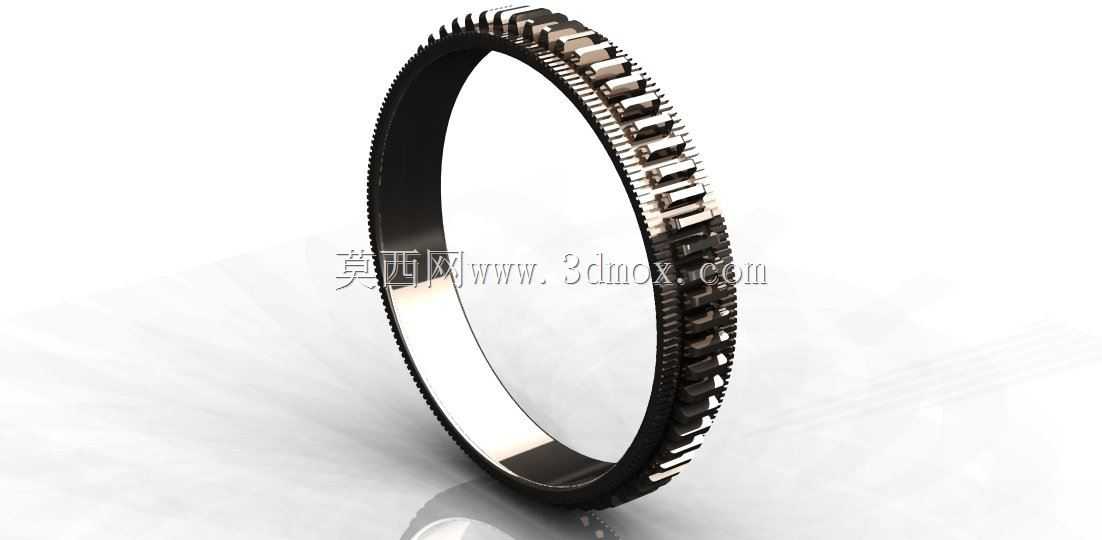

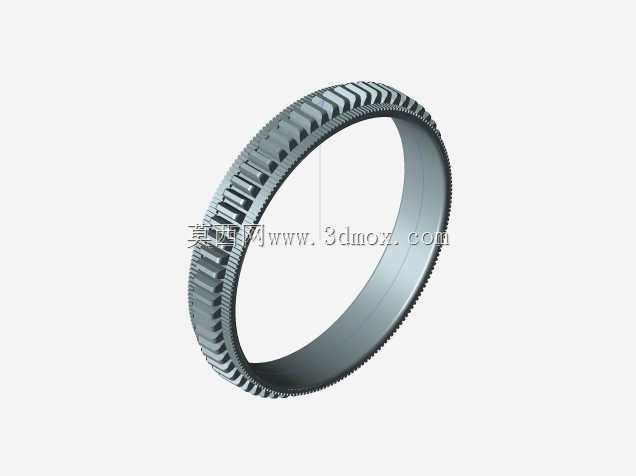

这类带连续周向齿形的环形齿圈，是机械传动系统里十分常见的基础啮合构件，日常在回转支承、行星减速机构、精密分度装置里都能见到它的身影，区别于普通外齿齿轮的实心轴装结构，它的薄壁环形形态更适配大直径回转场景的动力传递需求。从结构设计逻辑来看，齿圈的周向齿形采用连续等距排布的矩形齿廓，齿侧预留了均匀的啮合间隙，既保证与配对齿轮啮合时的接触面积足够，又能避免热胀冷缩带来的卡滞问题；齿圈本体采用等壁厚的环形基体设计，内壁做了光滑的精加工面，既可以直接套装在回转基座的外圈作为旋转轨道，也能通过过盈配合压装在轮毂构件上实现扭矩传递。实际选型应用时，首先要关注齿圈的齿顶圆、齿根圆与基体壁厚的尺寸匹配，这类薄壁环形件如果壁厚设计过薄，大扭矩传递时容易出现径向形变，导致啮合精度下降，甚至出现跳齿、断齿的故障；如果壁厚过大，又会增加不必要的转动惯量，影响传动系统的动态响应速度。齿形的加工精度直接决定了整套传动副的运行平稳性，建模时齿距的累积误差、齿形的角度公差都需要严格控制，尤其是用在精密分度转台这类场景时，齿距误差会直接转化为工作台的分度角度偏差，影响最终的加工或检测精度。安装边界上，齿圈的端面需要设计对应的定位止口，保证装配时齿圈的回转中心与安装基座的中心完全同轴，否则会出现单侧齿面受力过载的情况，加速齿面磨损，缩短构件使用寿命。另外齿圈的齿面粗糙度也需要匹配应用场景，重载传动场景下齿面需要做硬化处理，建模时可以预留后续热处理的形变余量，避免热处理后齿形尺寸超差；轻载精密传动场景下则可以适当降低齿面硬度，提升啮合时的贴合度，降低运行噪音。很多设计人员在做这类环形齿圈的建模时，容易忽略齿根处的圆角过渡，直接做直角衔接，实际加工和使用时，齿根位置是应力集中的高发区域，交变载荷作用下很容易从齿根处萌生裂纹，导致断齿失效，因此在三维建模阶段就需要在齿根与基体衔接处设计合理的过渡圆角，分散应力集中点，提升构件的疲劳强度。
