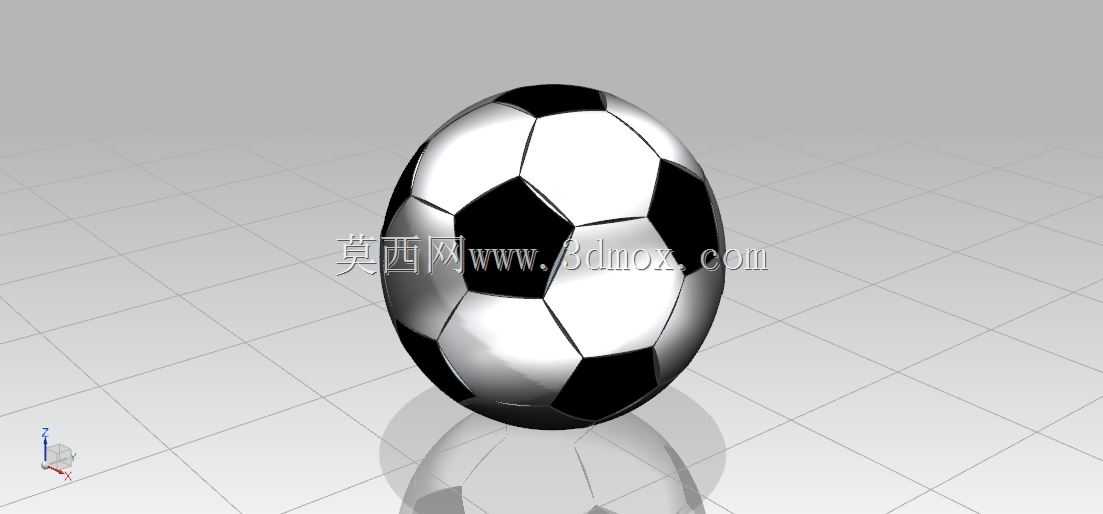

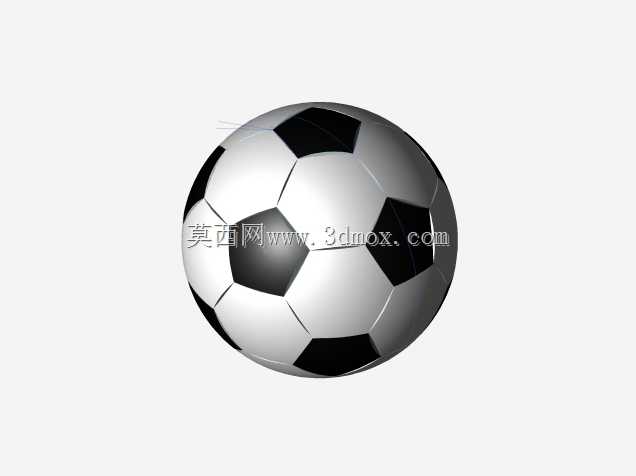

经典黑白拼接球面运动器材结构设计

在文体用品制造的结构设计环节，这类球面拼接结构的建模思路，常被用于球类产品的前期开模验证与结构校核。日常做这类曲面建模时，首先要考虑球面拼接块的曲率匹配问题，传统足球的多边形拼接逻辑，本质是通过平面多边形的弧面拟合，实现完整球面的无缝拼接，每个拼接块的边缘弧度需要和球面曲率完全贴合，否则拼接后会出现曲面凸起或者缝隙，直接影响后续开模后的成品圆度。从实际应用场景来看，这类球面结构除了用于专业赛事、日常休闲的足球制品生产，其曲面拼接逻辑还可以延伸到球形储罐内衬、装饰球面构件、儿童游乐球形设施的结构设计中，不同应用场景下对拼接块的厚度、拼接缝的密封性能要求各有差异，比如用于工业球形构件时，拼接缝需要预留焊接或者粘接的工艺余量，而用于运动球类时，拼接缝需要做平滑过渡处理，避免影响运动过程中的球面滚动轨迹。设计这类球面结构时，通常先确定球体的公称直径，常规成人用足球的公称直径在215-220mm区间，对应的球面展开面积、每个多边形拼接块的边长、弧面拱高都需要通过球面几何公式计算得出，建模过程中需要先构建基础球体，再通过投影切割的方式划分每个拼接块的边界，之后对每个块做实体加厚处理，加厚厚度根据使用场景调整，运动用球的外壳厚度通常在1.5-3mm之间，工业用球形构件的壁厚则根据承压要求计算确定。要注意的是，拼接块之间的配合边界需要做公差预留，不同材质的收缩率不同，比如橡胶材质的球类外壳，硫化过程中会有一定比例的收缩，建模时需要提前把收缩补偿量加到拼接块的尺寸中，避免成品尺寸偏差。另外，这类球面的曲面渲染效果验证也是建模环节的一部分，通过赋予不同拼接块差异化的材质属性，可以直观模拟成品的外观效果，提前校验拼接块的排布是否对称、视觉比例是否协调，避免开模后才发现外观排布的问题造成成本浪费。从安装边界的角度来说，如果是将这类球面结构作为设备部件使用，比如装饰用球形灯罩、游乐设施的球形外壳，还需要在球体上预留安装接口，接口的位置要避开拼接缝的位置，选择在整块拼接面的中心区域，保证连接强度，同时接口的凸台结构要和球面做顺滑过渡，避免应力集中。建模过程中还要校验每个拼接块的脱模角度，针对注塑或者模压成型的拼接块，其外表面和内表面的脱模斜度需要控制在合理区间，避免成型后出现脱模困难、表面拉伤的问题，对于弧面较大的拼接块，还需要做防变形的结构加强，比如在块体内侧增加浅加强筋，筋的高度不能超过壁厚的三分之一，避免外表面出现缩痕影响外观质量。
