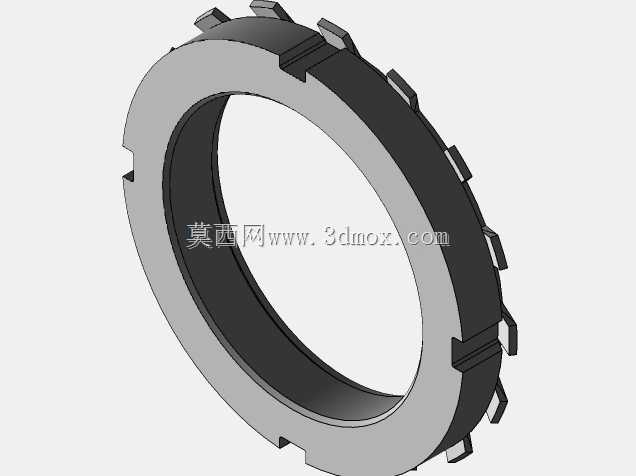

M80×2.0规格外齿锁紧圆螺母结构设计

在各类旋转轴系的装配场景中，这类带外齿结构的锁紧圆螺母是轴上零件轴向定位的核心连接件，常见于机床主轴、减速机输入输出轴、电机转子轴、工程机械传动箱等需要精准轴向限位的部位，主要作用是抵消轴系运转过程中产生的轴向窜动，同时配合止动垫片实现可靠防松，避免设备长期运行后紧固件松脱引发的传动故障。不同于普通六角螺母，该款圆螺母采用内螺纹配合外圆周均匀分布的止动齿结构，安装时需搭配对应规格的AW系列止动垫圈，垫圈内齿嵌入轴身预设的键槽内，待螺母旋紧到指定预紧力矩后，将垫圈对应位置的外齿弯折卡入螺母的外齿槽中，形成机械锁止结构，相比单纯依靠螺纹摩擦力防松的结构，在振动、冲击载荷较强的工况下防松可靠性提升明显，尤其适合矿山设备、重型传动机械这类运行工况恶劣的场景。从结构设计逻辑来看，螺母本体采用环形薄壁结构，内螺纹规格为M80×2.0细牙螺纹，细牙螺纹的螺距更小，螺纹升角更低，本身具备更好的自锁性能，同时轴向调节精度更高，能够满足轴承游隙微调这类需要精准控制轴向位置的装配需求。螺母外径控制在105mm，整体厚度15mm，安装时需要在轴端预留足够的螺纹旋合长度，同时要保证螺母外侧有足够的操作空间用于勾型扳手拧紧作业，外圆周的止动齿均匀分布，齿形尺寸与配套止动垫圈的折弯齿完全匹配，避免出现卡滞或者无法锁止的问题。建模过程中需要重点关注螺纹收尾处的退刀槽尺寸，退刀槽宽度和深度要符合紧固件加工工艺要求，避免螺纹加工末端出现乱牙影响装配精度，同时外齿的倒角处理要到位，既方便止动垫圈的齿顺利卡入，也能避免安装过程中锐边划伤操作人员。这类螺母的材质通常选用45号钢经调质处理，表面做发黑防锈处理，部分腐蚀工况下也会选用不锈钢材质，设计时要根据轴系的轴向载荷大小核算螺纹旋合长度和螺母壁厚，保证足够的结构强度，避免重载下螺纹滑牙或者螺母本体断裂。实际选型时需要注意，该款螺母必须与同规格的止动垫圈配套使用，不能单独依靠螺纹自身锁紧，否则在持续振动工况下很容易出现松退，安装时的预紧力矩要符合对应螺纹规格的力矩要求，过大的预紧力会导致螺纹变形，过小则无法达到预期的锁紧效果，轴系装配完成后要逐一检查止动垫圈的齿是否完全卡入螺母的齿槽内，确认锁止到位后再进行后续的整机调试。
