轮胎生产用环形夹持作业执行机构

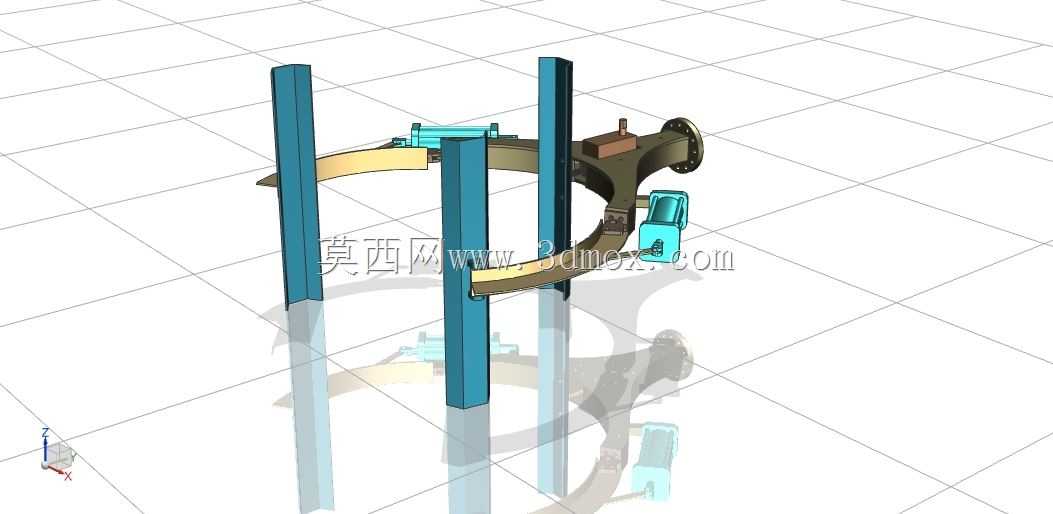

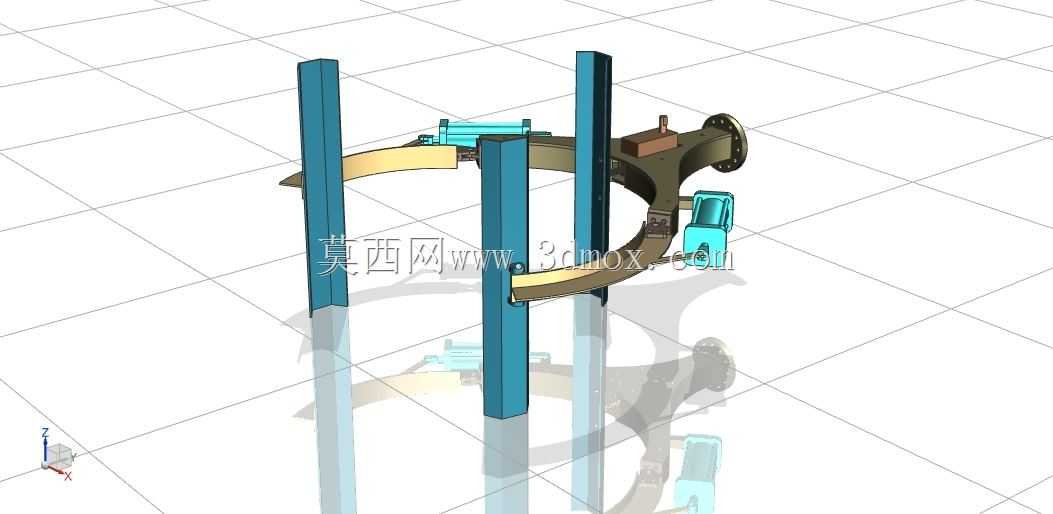

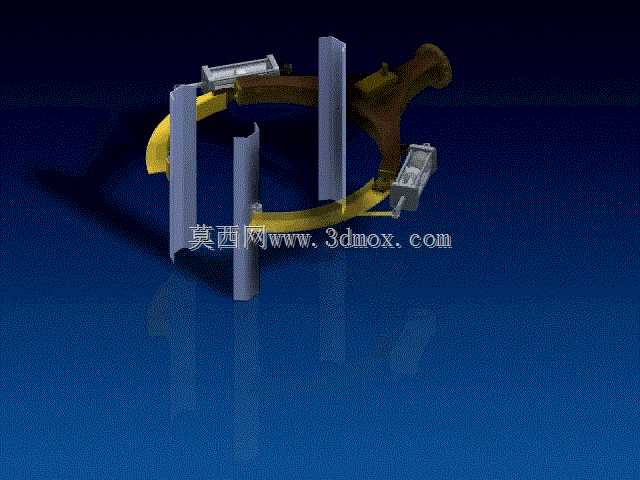

这套夹持执行机构主要适配轮胎生产制程中的多工序转运需求，在轮胎成型、硫化后检测、胎坯周转、成品下线码垛等环节都能适配使用，区别于常规的两爪、三爪夹持器，其采用环形环抱式的结构逻辑，针对轮胎这类环形薄壁弹性工件做了专门的结构优化，避免夹持过程中出现胎体变形、表面剐蹭的问题。从结构设计来看，整套机构采用多组周向均布的弧形夹持块作为执行接触端，夹持块的弧面曲率适配常规乘用胎、轻卡胎的胎侧轮廓，接触位置避开胎面花纹区域，防止对成品胎的外观质量造成损伤；驱动端采用对称布置的直线驱动单元，通过环形同步架带动所有夹持块同步径向伸缩，保证夹持过程中轮胎的中心始终与机构回转轴重合，不会出现偏载滑落的情况。在安装边界上，整套机构的法兰接口适配主流工业机器人的末端安装尺寸，整体径向收缩状态下的外径小于待夹持轮胎的最小内径，张开行程覆盖常规13寸到18寸乘用车轮胎的内径范围，轴向厚度控制在合理区间，不会和硫化机、输送线的周边工装产生运动干涉。设计过程中特意做了夹持力的冗余适配，每块夹持块的背面都设置了缓冲调整结构，当接触到胎坯这类弹性较大的工件时，能自适应微调接触角度，保证接触压力均匀分布，不会出现局部应力过大压伤胎坯的情况。周向布置的夹持块数量经过反复验证，既不会因为数量过少导致单点压力过大，也不会因为数量过多造成结构冗余、重量过大增加机器人末端负载。整套机构的气路、线路都沿环形架内部走线，外部没有裸露的管线，避免在车间多粉尘、多脱模剂的环境下出现管线磨损、接头堵塞的问题，日常维护只需要定期检查驱动单元的密封件和夹持块的接触缓冲垫即可，不需要复杂的拆解调整。在实际产线适配中，这套机构可以直接替换原有常规夹持器，不需要对机器人的原有运动轨迹做大幅修改，只需要根据对应轮胎型号调整夹持行程和输出力参数，就能快速切换生产规格，适配混线生产的需求。夹持块的接触表面采用耐磨非金属材质，既保证足够的摩擦力防止轮胎转运过程中打滑，又不会在胎侧留下压痕，满足成品轮胎的外观质量要求。
