小型龙门式拾取放置作业执行机构

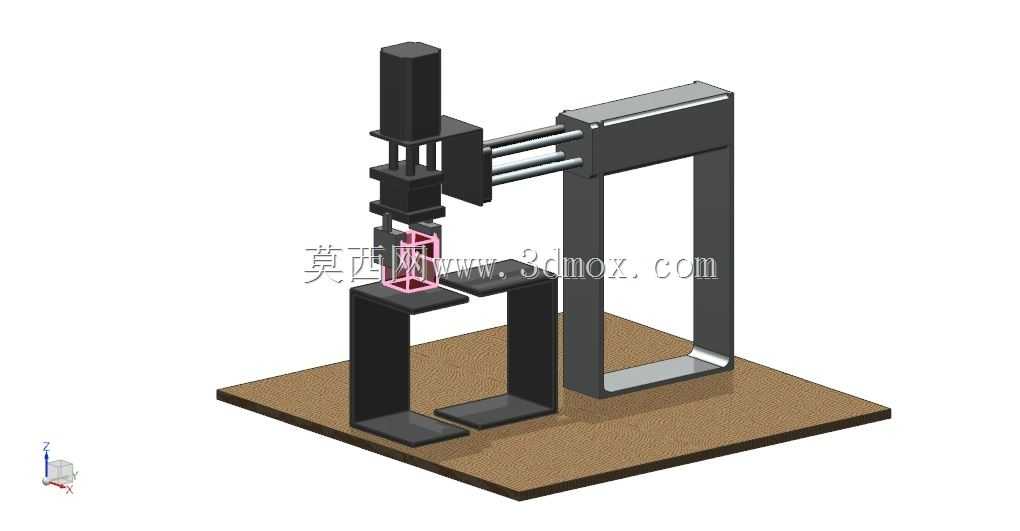

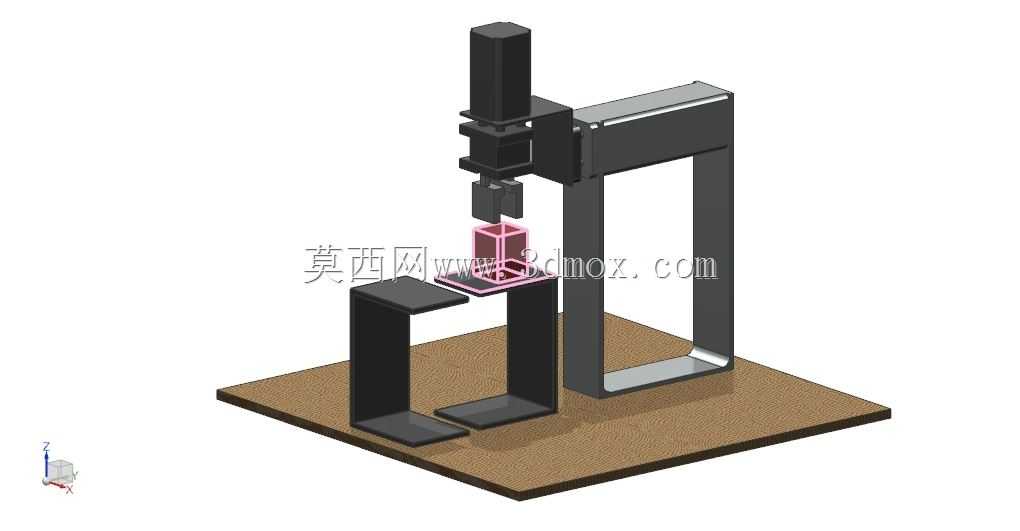

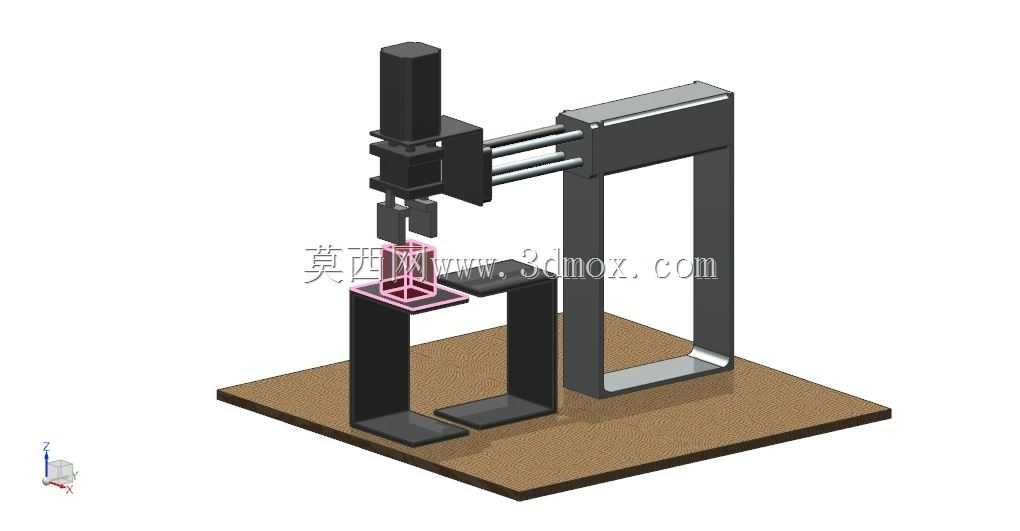

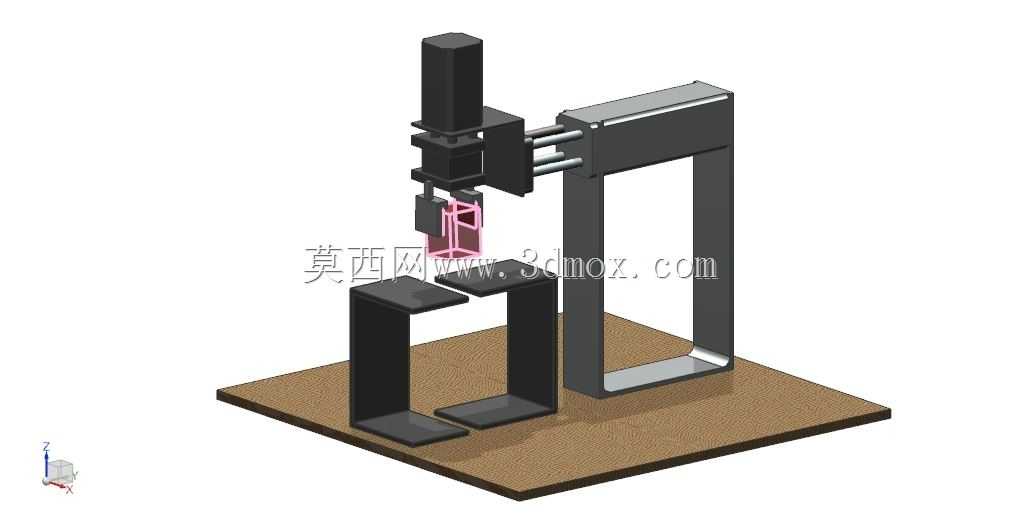

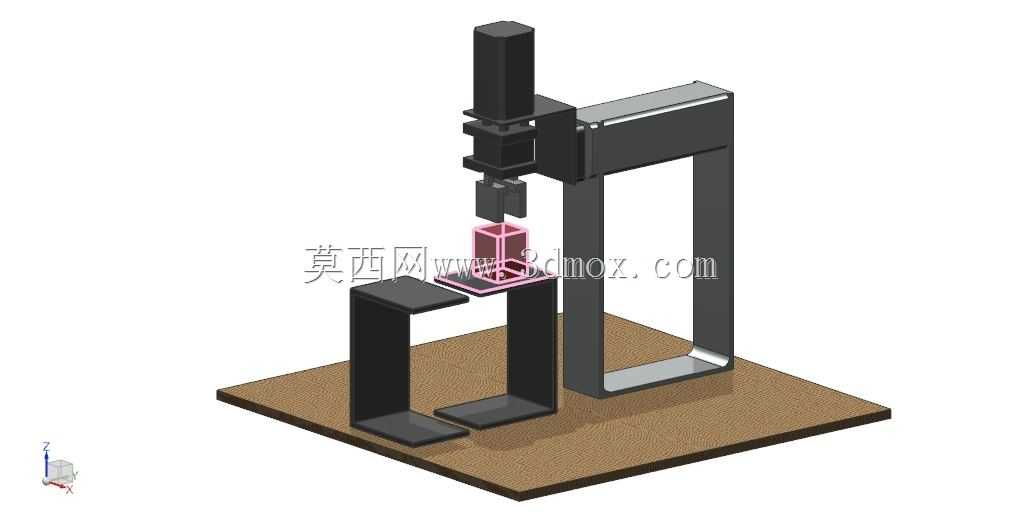

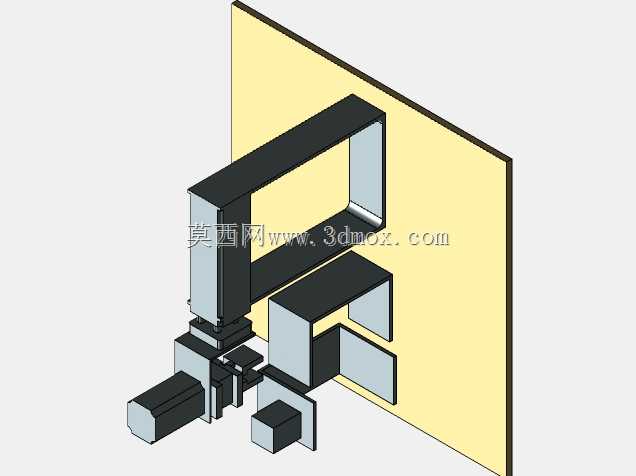

这套拾取放置作业机构，主要面向3C电子小零件装配、轻量五金件工序流转这类小负载短节拍的工位场景，用来替代人工完成重复性的工件取放、工位间转移动作，适配产线中相邻两个工位的物料传递需求，比如把待加工工件从上料台转移到加工定位台，或是把完成加工的工件从工装位转移到料盘，单工位作业半径覆盖前后两个相邻工位的范围，不需要大跨度的移动行程。从结构设计来看，整体采用龙门式框架布局，底部是整块安装基板，作为整套机构的安装基准，基板上预留了和产线机架连接的安装孔位，安装时可以直接通过螺栓固定在产线的铝型材机架或者工作台面上，不需要额外做复杂的调平结构，只要保证基板安装平面的平面度在0.1mm/m以内就能满足运行精度要求。竖直方向的执行模组搭载在横向移动的横梁滑台上，滑台通过直线导轨和横梁连接，移动方向沿横梁长度方向布置，用来覆盖两个工位之间的水平距离，竖直方向的滑台同样采用直线导轨导向，末端搭载夹持执行端，用来完成工件的拾取和释放动作，两个方向的移动都采用常见的丝杆或者同步带传动方案，根据作业节拍要求可以灵活选配传动组件，节拍要求高的场景选同步带传动，定位精度要求高的场景选滚珠丝杆传动。设计的时候特意把两个工位的支撑座集成在同一块安装基板上，和龙门框架共用安装基准，避免了分体安装带来的位置累计误差，两个工位座的高度差根据常规工件的取放高度做了适配，末端执行端的竖直行程只需要覆盖两个工位的高度差加上工件本身的高度即可，不需要做过长的竖直悬臂，能有效减少竖直滑台伸出时的挠度，保证拾取位置的重复定位精度。整套机构的横向移动行程控制在两个工位中心距加50mm的安全余量范围，竖直行程控制在100mm以内，整体安装边界的长宽尺寸根据两个工位的间距来定，常规适配100mm以内间距的小工位时，整体基板尺寸控制在300mm*200mm左右，不会占用过多的产线安装空间，适合在紧凑的自动化产线里排布，不会和周边的加工设备、工装夹具产生运动干涉。在实际使用中，这套机构可以搭配简单的IO控制逻辑运行，不需要复杂的运动控制器，通过位置传感器检测滑台的到位信号，就能触发夹持动作和滑台移动指令，调试难度低，对于小型加工厂做简易自动化改造来说，不需要太高的技术门槛就能完成部署，日常维护只需要定期给导轨添加润滑脂，检查传动部件的张紧度即可，维护成本很低，适合小批量多品种的轻量工件生产场景使用，能稳定完成每小时数百次的重复取放动作，有效降低人工重复操作的劳动强度，减少人工取放带来的位置偏差问题。
