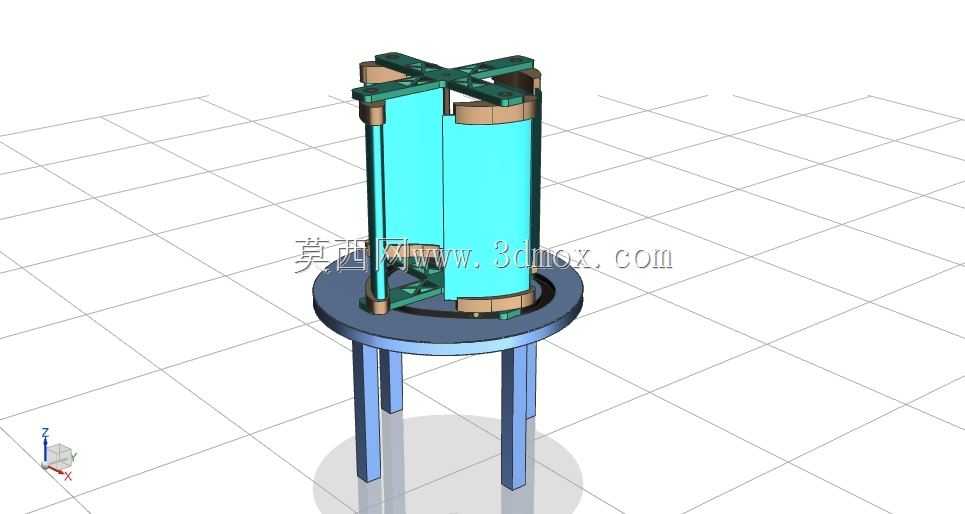

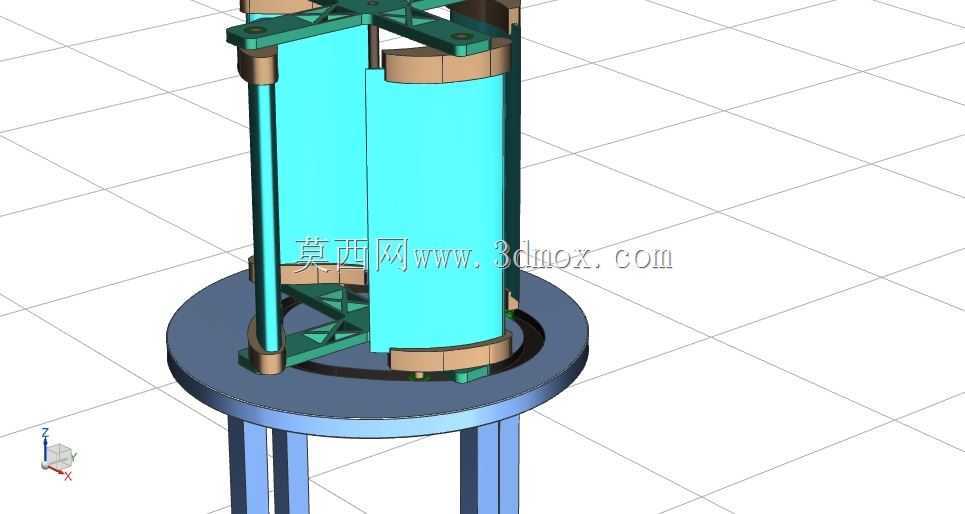

带导向导轨结构的垂直轴风轮涡轮装置

这款垂直轴风轮涡轮装置，核心设计是在风轮外围集成了导向路径导轨结构，区别于常规无导流的垂直轴风机，能够对来流风向进行预整流，让气流以更适配叶片攻角的方向冲击翼型叶片，降低不同风向下的气动损失，提升低风速区间的风能捕获效率。从应用场景来看，这类结构适配分布式离网供电场景，比如偏远山区的小型基站供电、海岛独立供电单元、城市建筑楼顶的微风发电配套，不需要额外加装对风偏航机构，相比水平轴风机的安装维护门槛更低，对复杂紊流风场的适应性更强。

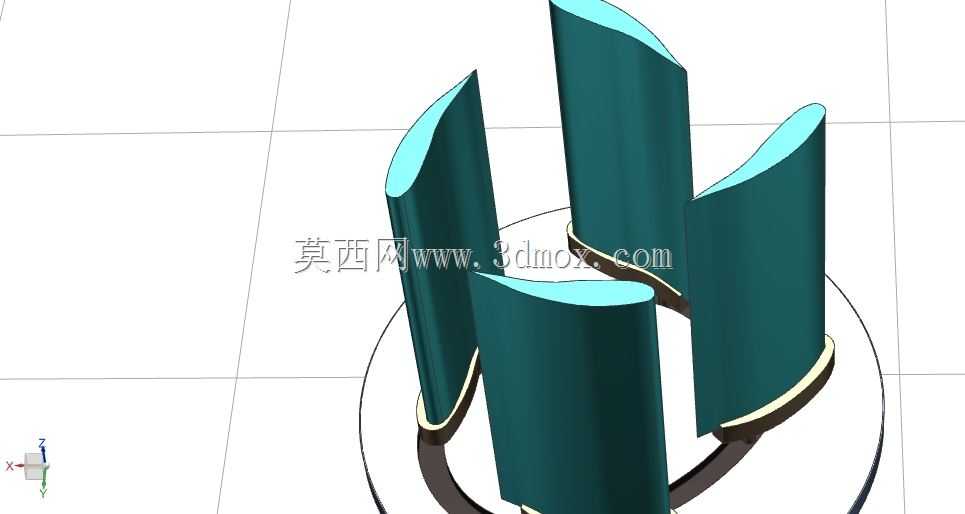

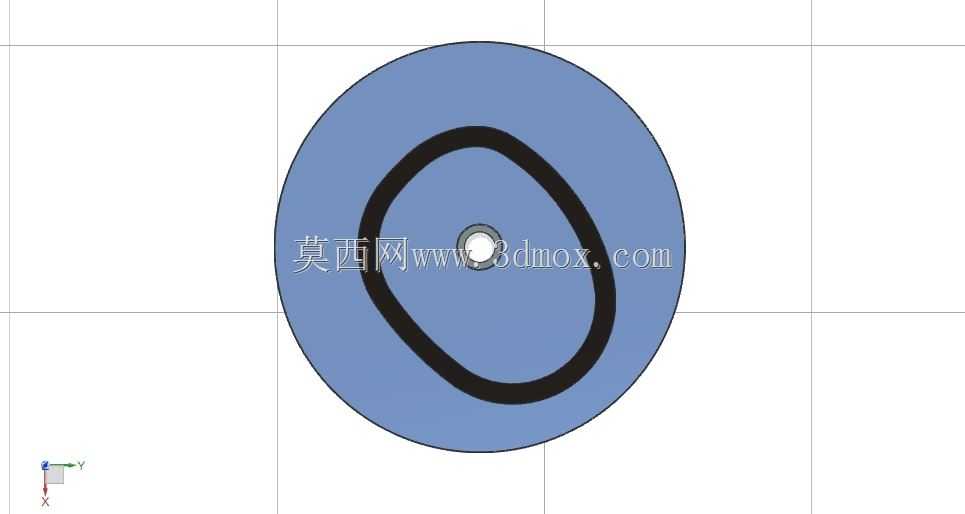

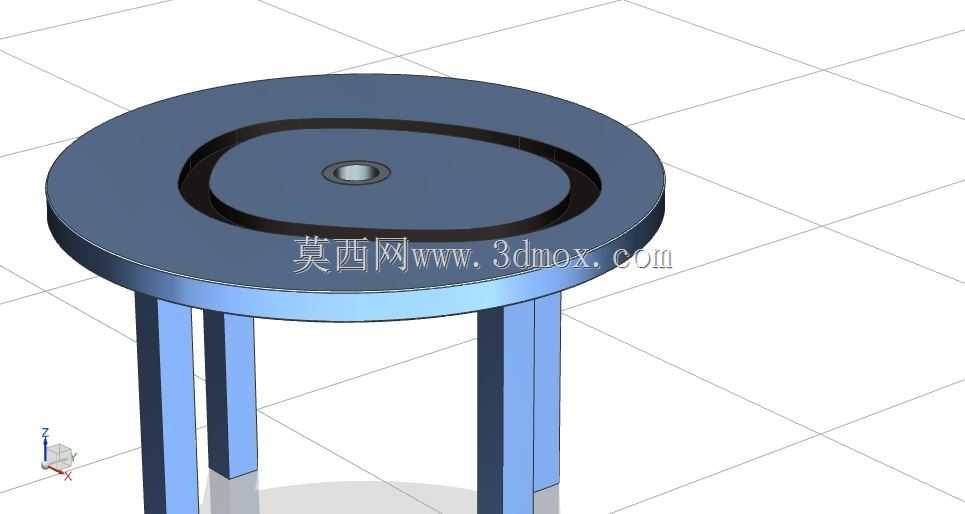

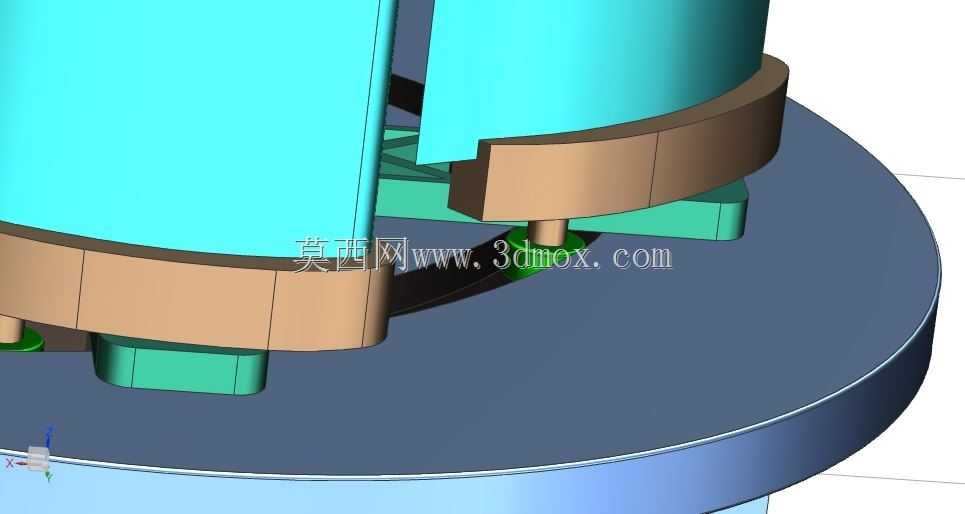

从功能特性上看，导向导轨除了导流作用，还承担了叶片运动路径的限位功能，叶片在导轨约束下可随转动位置调整自身迎风角度，在迎风侧保持最大受风面积，背风侧则调整为最小风阻姿态，进一步降低转动过程中的负扭矩损耗。整体支撑结构采用三立柱式圆形底座，安装时可通过底座法兰面与预制基础固定，立柱的跨距设计预留了足够的检修操作空间，底部转动副采用密封式轴承座结构，可适配户外露天的雨雪、沙尘环境，减少日常运维的频次。

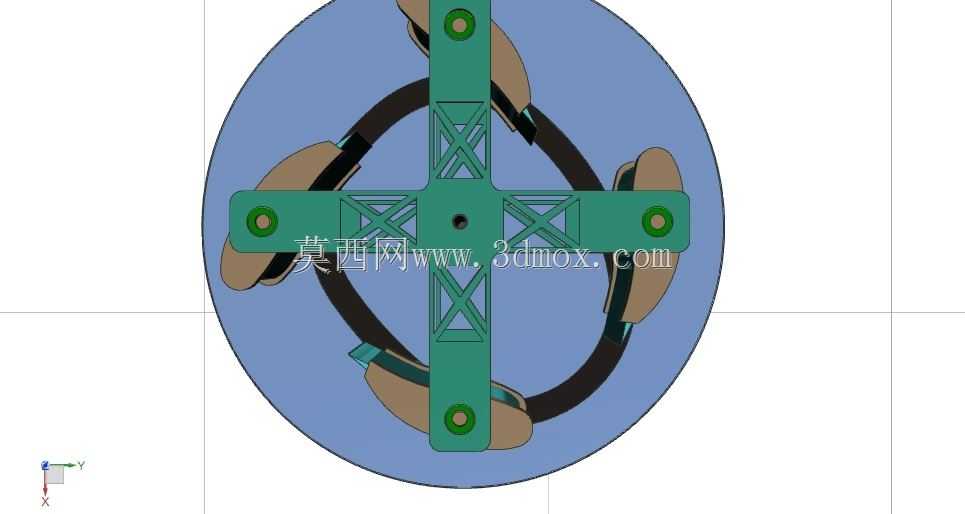

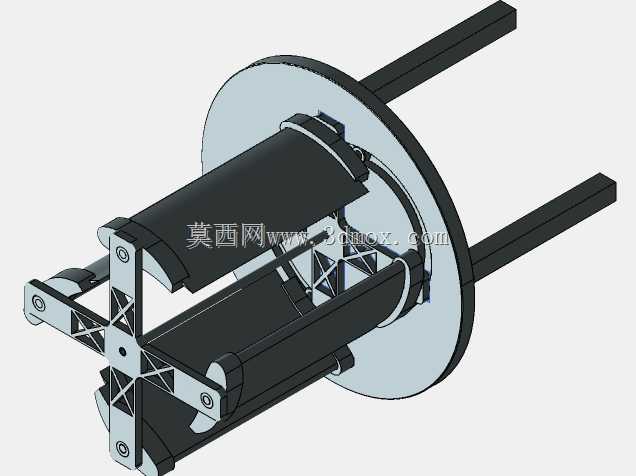

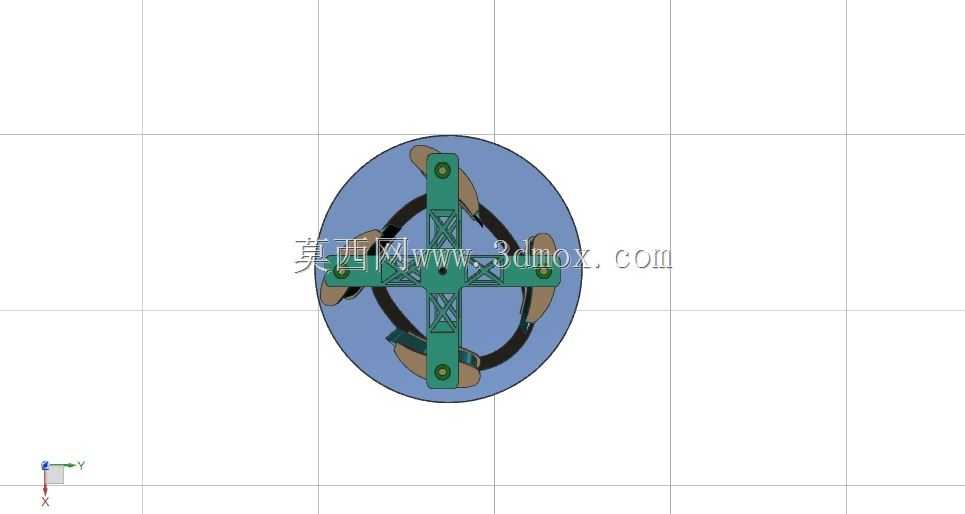

设计思路上，整体结构优先考虑了装配便利性，叶片与上下端的连接支架采用快拆式卡扣结构，不需要专用工装即可完成单块叶片的更换，导轨采用分段式拼接设计，单段导轨出现磨损后可单独替换，不需要整体拆除导流结构。外形尺寸上，风轮主体的回转直径控制在适配小型分布式场景的范围，整体高度与直径的比例经过气动校核，避免高径比过大导致的结构共振问题，安装边界上要求基础平面的水平度误差控制在合理区间，周边遮挡物与风轮的水平距离不小于风轮直径的1.5倍，避免遮挡来流影响发电效率。叶片采用轻质高强度的翼型截面设计，在保证结构强度的前提下降低转动惯量，让风轮在更低的启动风速下即可开始转动，适配城市区域常见的微风环境。
