仿生海蜇式水下探测推进装置结构设计

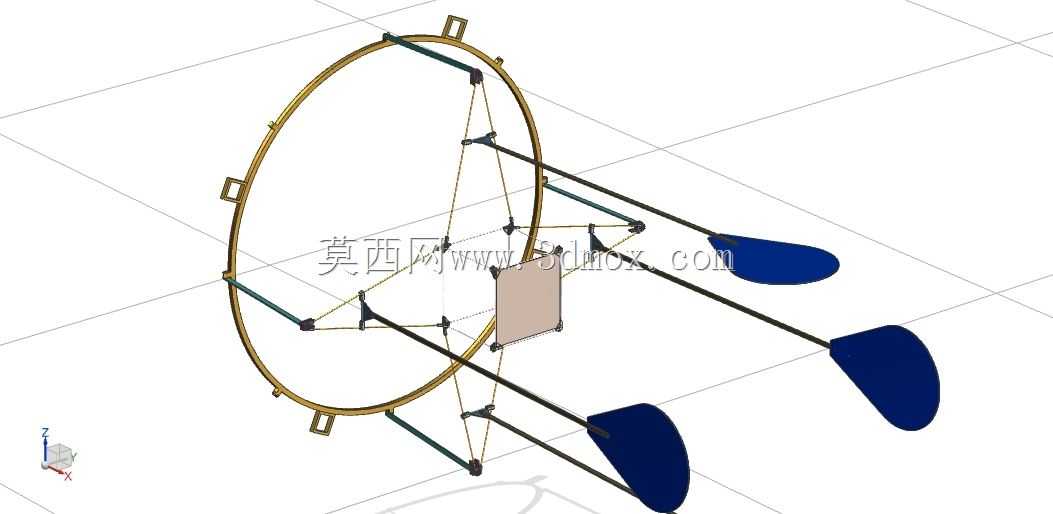

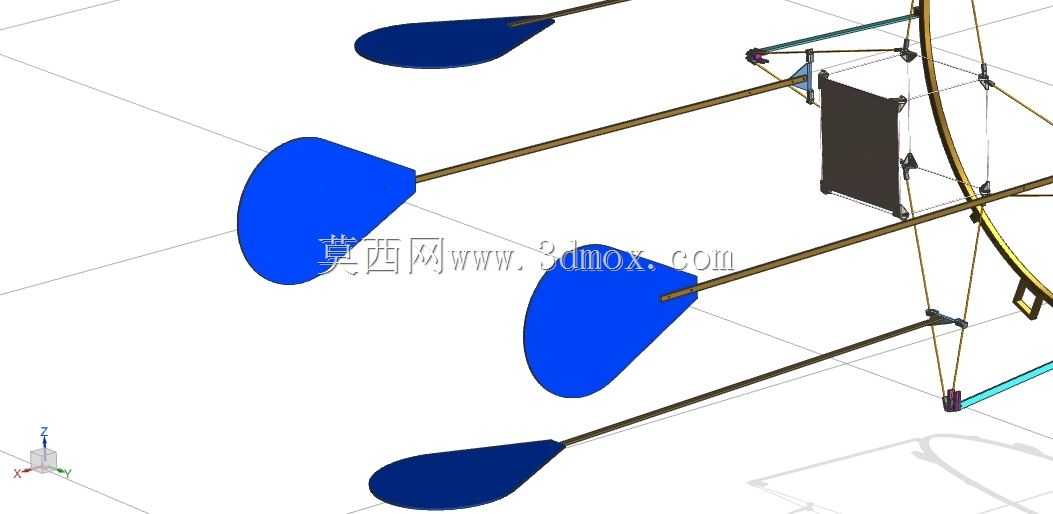

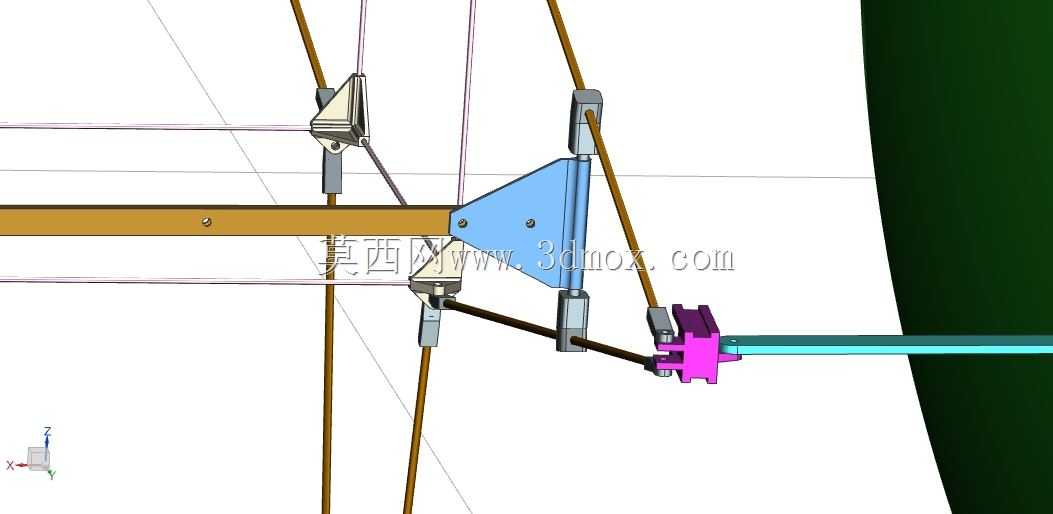

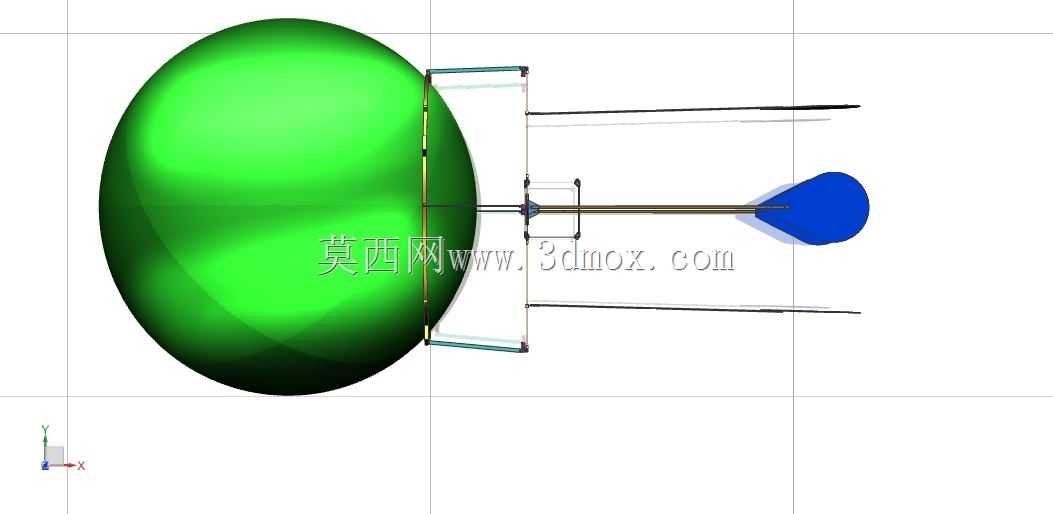

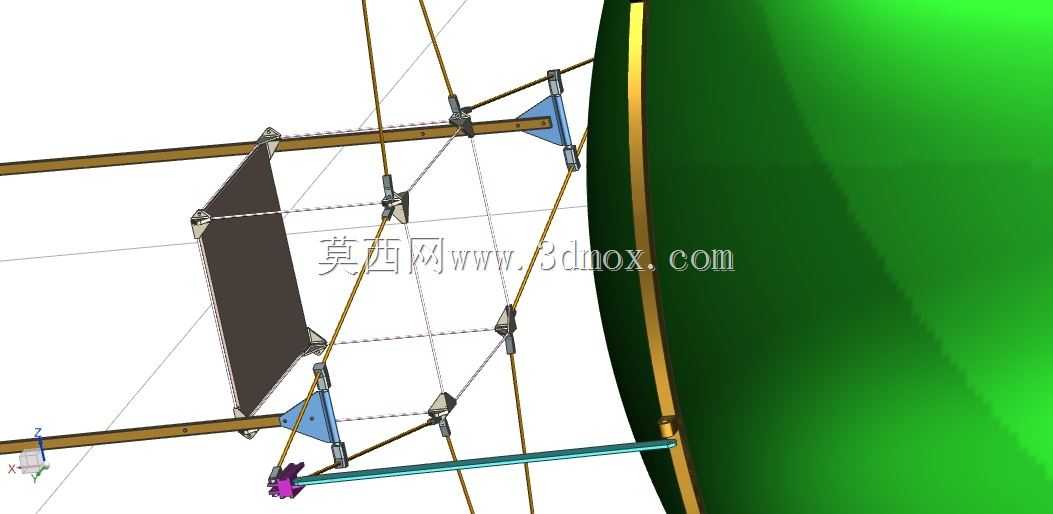

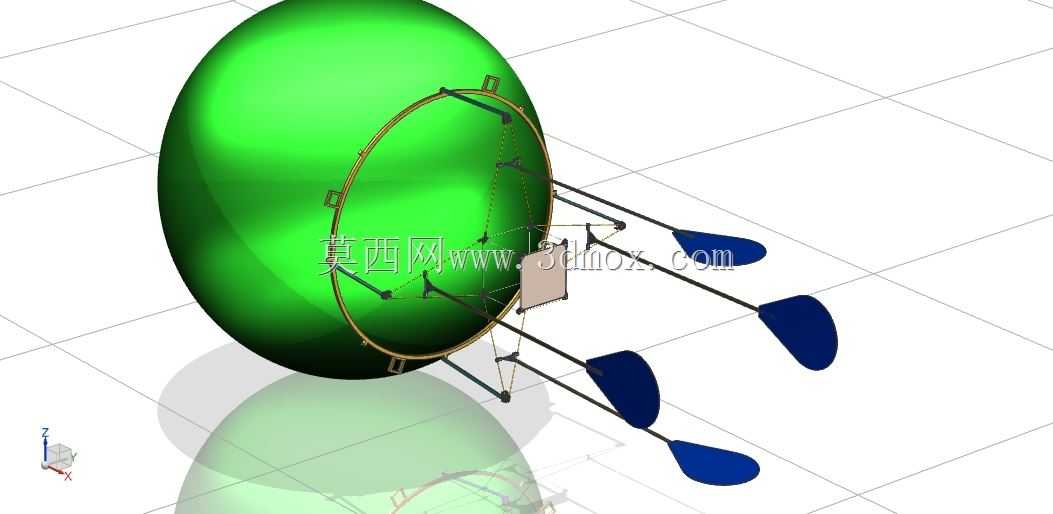

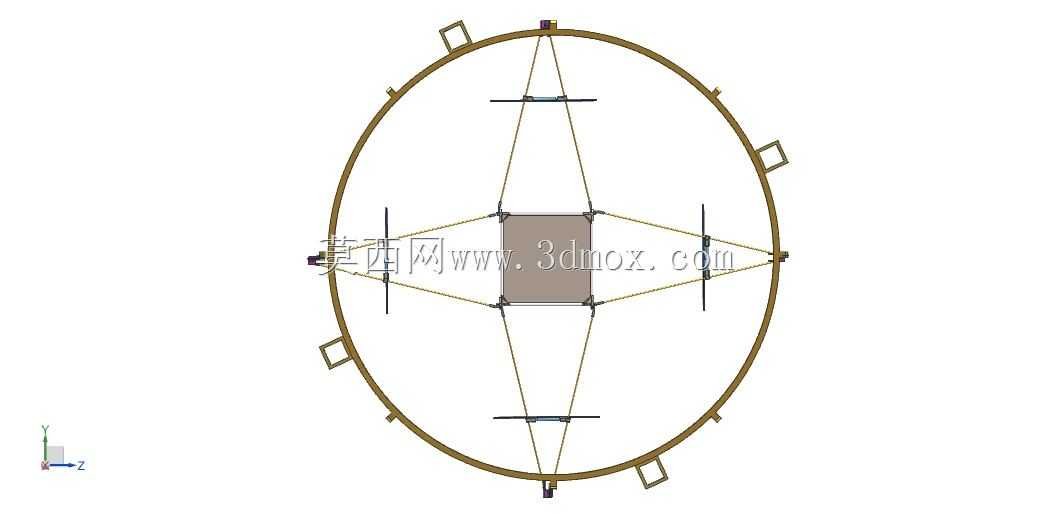

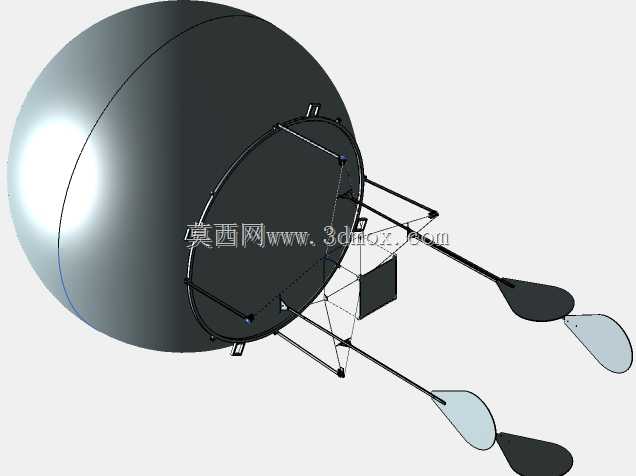

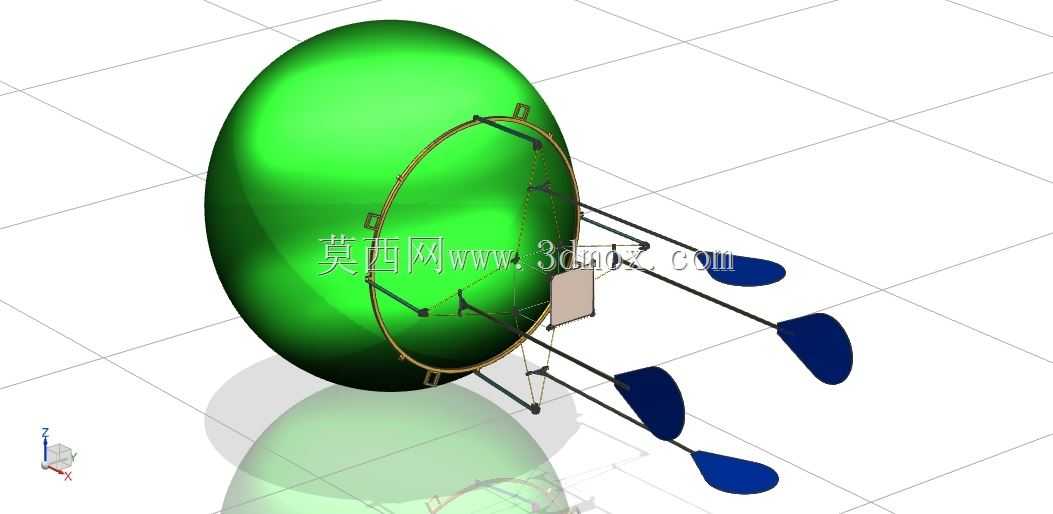

这款仿生海蜇结构的水下作业装置，主要面向近岸浅水域的水环境巡检、水下小型观测任务场景设计，区别于传统螺旋桨推进的水下设备，其采用仿海蜇游动的多桨叶协同摆动推进逻辑，能在水生植被密集、水下障碍物较多的复杂浅水环境中作业，避免螺旋桨缠绕杂物引发的故障。从结构设计逻辑来看，装置主体采用椭球形密封浮舱作为核心承载结构，椭球曲面的流体阻力系数更低，在低速游动时能有效减少水流冲击带来的姿态偏移，浮舱内部可搭载小型观测传感器、供电模块与控制电路，曲面外壳预留的环形安装边框，通过多组铰接支座连接四组摆臂推进单元，每个摆臂末端配置宽面桨叶，摆臂与浮舱之间采用连杆传动结构联动，无需额外配置复杂的变速传动组件，依靠摆臂的同步往复摆动带动桨叶拨水，即可实现装置的前进、转向动作，结构精简度更高，后期维护的拆解难度更低。在安装边界设计上，椭球形浮舱的长轴与短轴比例参考真实海蜇的躯体比例设定，摆臂完全收拢时整体外轮廓不超出浮舱最大截面范围，方便装置的收纳与投放，摆臂完全展开时桨叶末端的摆动轨迹经过干涉校验，不会与浮舱外壳、相邻摆臂产生运动碰撞，每组铰接点都预留了密封安装位，可适配常规的水下动密封组件，满足浅水域作业的防水要求。实际作业过程中，无变速箱的精简传动结构能降低装置整体自重，配合椭球浮舱提供的浮力，装置可实现零航速下的悬停观测，多桨叶协同拨水的推进方式产生的水流扰动更小，不会惊扰水下观测目标，也不会搅起水底淤泥影响观测视野，相比传统水下推进设备更适合近岸生态观测、水下管线浅埋段巡检这类对作业扰动要求较高的场景。设计阶段针对摆臂的摆动角度做了限位设计，避免摆臂超程运动导致的结构损坏，桨叶采用弧形宽面构型，拨水时的受力面积更大，能在较低的摆动频率下获得足够的推进力，降低驱动组件的功率损耗，延长装置的水下作业时长。
