风力发电机组变桨距三叶片转子结构

项目分类:3D模型 发布时间:2021-10-16 ID:318729
  • 风力发电机组变桨距三叶片转子结构
  • 风力发电机组变桨距三叶片转子结构
  • 风力发电机组变桨距三叶片转子结构
  • 风力发电机组变桨距三叶片转子结构
  • 风力发电机组变桨距三叶片转子结构
  • 风力发电机组变桨距三叶片转子结构
  • 风力发电机组变桨距三叶片转子结构

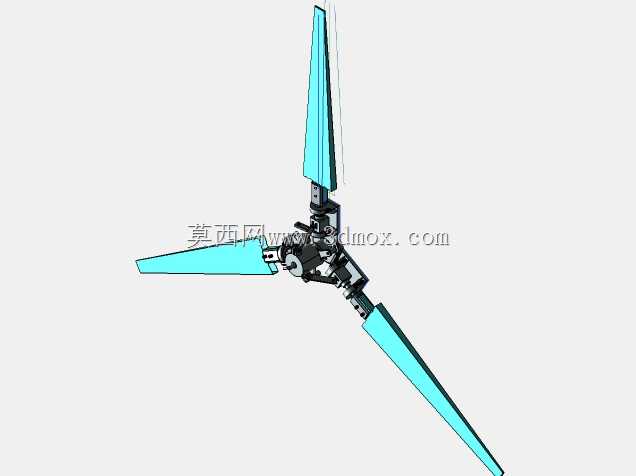

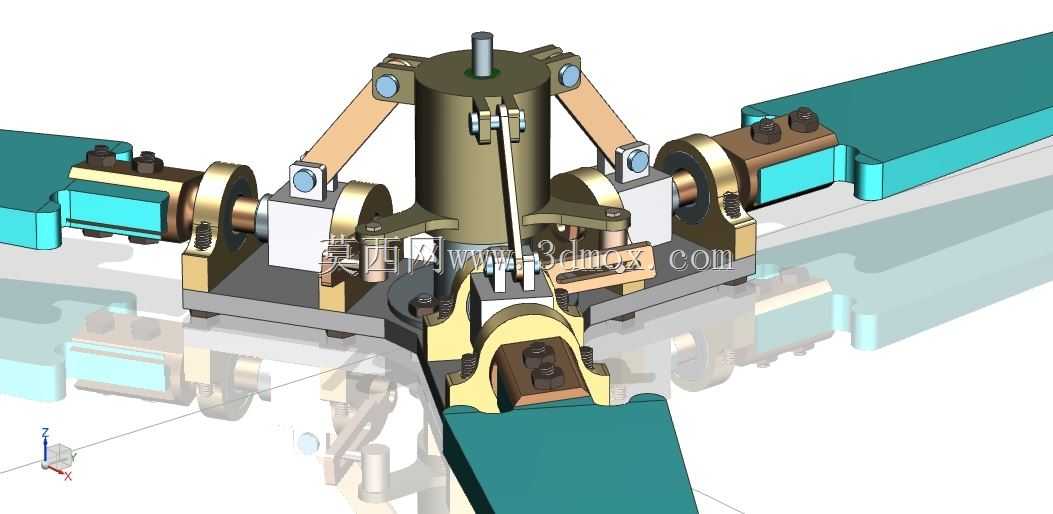

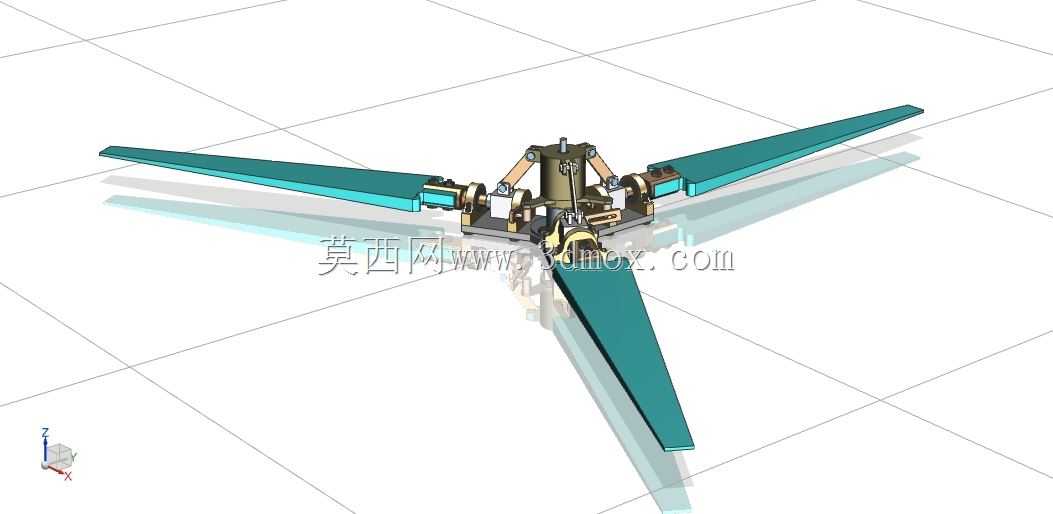

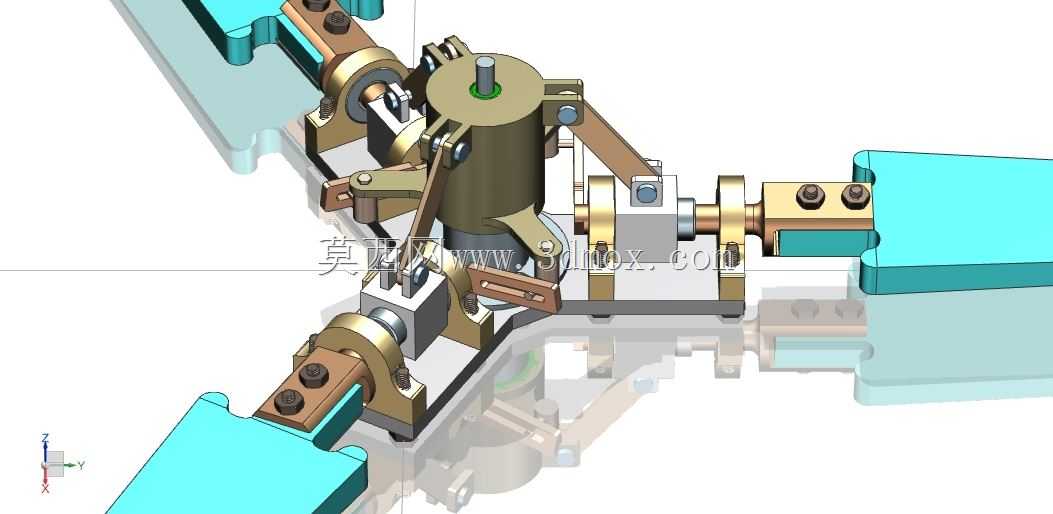

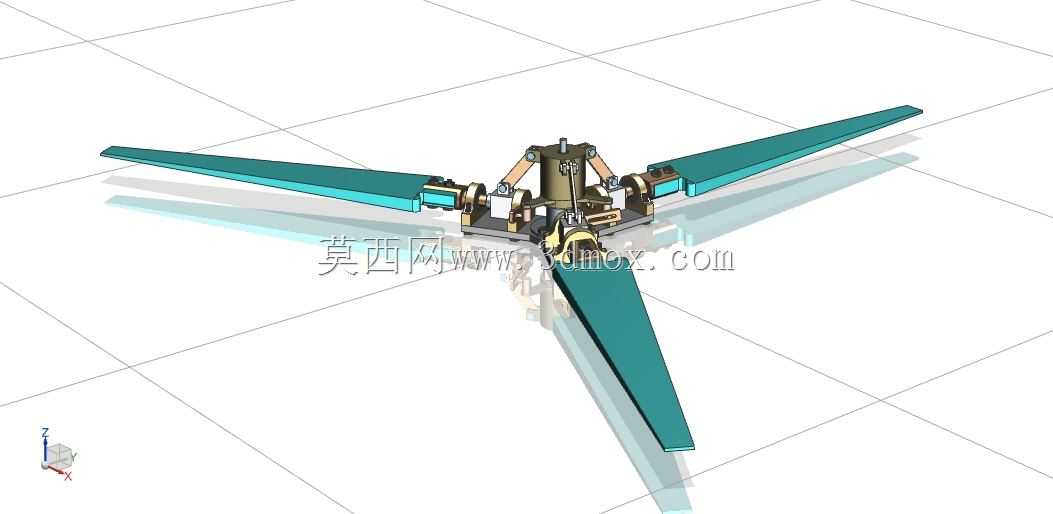

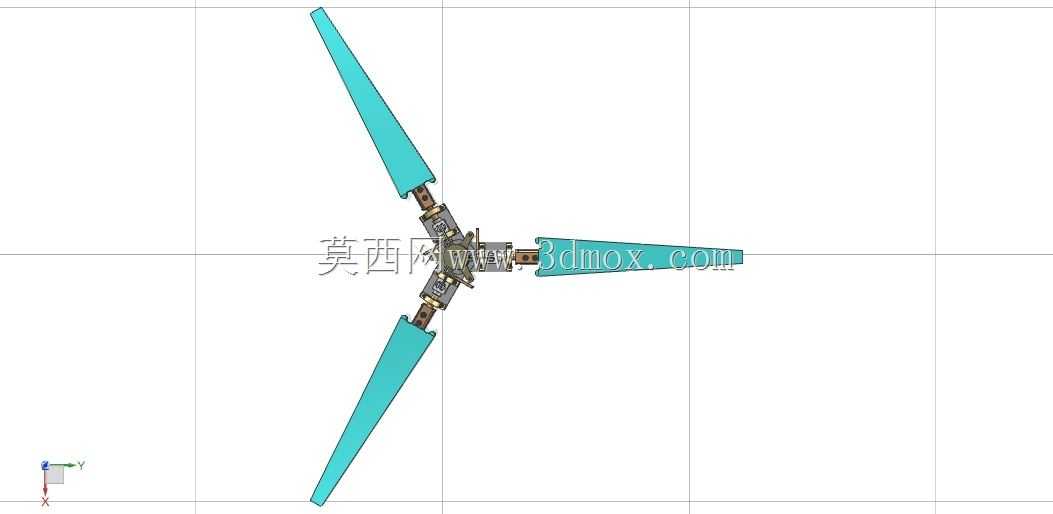

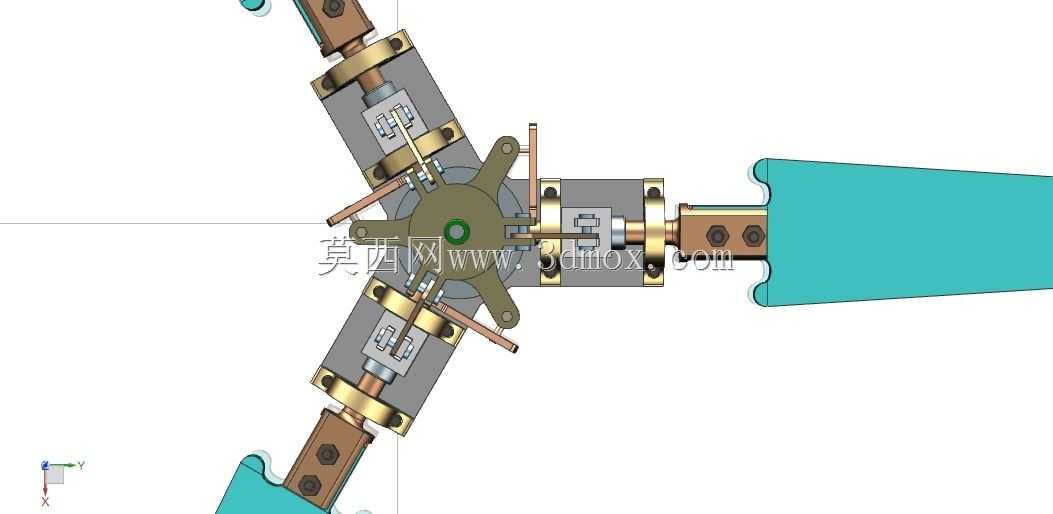

在陆上集中式风场、山地分散式风电项目以及近海低风速风电开发场景中,变桨距转子是风轮系统直接捕获风能的核心执行部件,其结构可靠性直接决定整台风机的风能利用效率与极端工况下的运行安全。不同于定桨距转子的固定安装角度设计,该结构可根据实时风速、机组输出功率动态调整每支叶片的桨距角,在额定风速以下阶段通过调整角度维持最佳叶尖速比,最大化捕获风能;当风速超过额定值时,通过增大桨距角限制风轮输入功率,避免机组过载;遇到台风、强阵风等极端天气时,可将叶片调整至顺桨位置,让风轮受力降至最低,实现气动刹车保护机组传动链。从结构设计逻辑来看,该转子采用三叶片对称布局,三支叶片沿轮毂周向呈120度均匀分布,相比两叶片布局运行时的动平衡特性更优,轴向载荷波动更小,能有效降低塔筒与机舱的振动幅值,适配兆瓦级以上风机的长期稳定运行需求。核心的轮毂部分采用集成式安装基座设计,预留了三支叶片的变桨轴承安装位、变桨驱动机构的固定接口以及与主轴连接的法兰端面,所有安装面的形位公差在建模阶段就做了严格约束,保证装配后三支叶片的旋转平面度偏差控制在工程允许范围内,避免运行中出现附加不平衡力矩。每支叶片与轮毂的连接位置都设置了独立的变桨传动副,可实现单支叶片的独立角度调节,既可以同步调整完成整体功率控制,也能在单支叶片出现传感器偏差时做独立校准,降低运维调试的难度。叶片本身采用大展弦比的翼型设计,从叶根到叶尖做了连续的翼型扭转过渡,匹配不同半径位置的线速度差异,让整个叶片展向的攻角分布更合理,减少叶尖涡流带来的能量损失。从安装边界来看,该转子的轮毂中心与主轴法兰的配合尺寸按照通用风电主轴接口做了适配设计,叶片根部的连接螺栓孔分布圆直径、变桨轴承的安装螺孔位置都符合行业通用的安装规范,可直接适配同功率等级的风机主轴、机舱底座的安装空间,不需要额外做结构改制。建模过程中对变桨传动的运动间隙做了模拟验证,保证叶片在0到90度桨距角调节范围内,不会出现叶片与轮毂、叶片与机舱导流罩的运动干涉,同时对旋转过程中的离心力传递路径做了结构简化,清晰展现了载荷从叶片到轮毂、再到主轴的传递路线,方便结构设计人员做后续的强度校核与结构优化,也能为风电专业的教学演示、变桨控制逻辑的可视化验证提供精准的结构参考。
