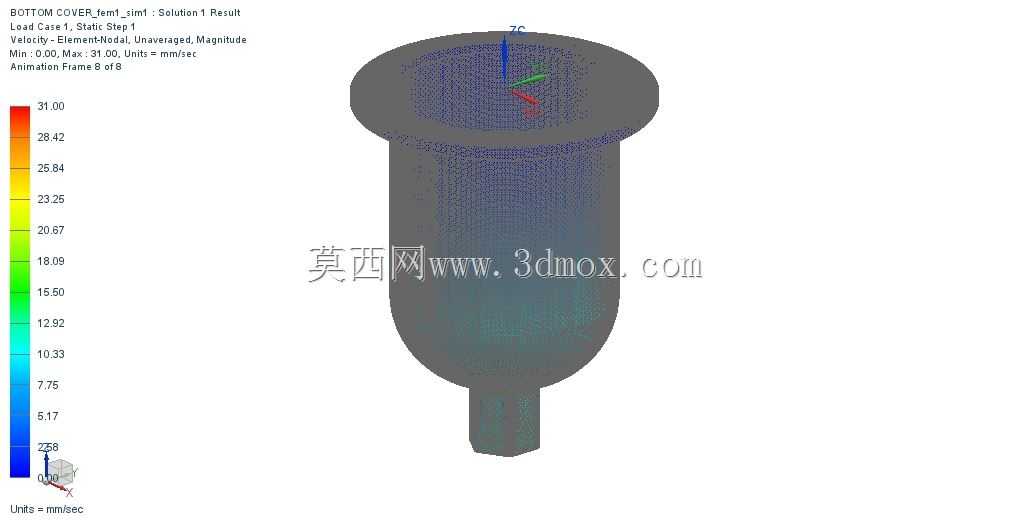

液压系统蓄能器端底盖结构设计

在液压传动系统的实际运维与设计选型中，蓄能器作为储存压力能、吸收压力脉动、补偿系统泄漏的核心辅助元件，其端底盖的结构合理性直接决定整套蓄能装置的密封可靠性与承压寿命。这款底盖采用上宽下窄的杯状回转体结构，上部外翻的法兰边是核心安装定位边界，安装时法兰端面与蓄能器筒体端面贴合，通过周向均布的紧固件完成锁紧，法兰端面预留的密封槽可适配O型圈或组合密封垫，阻断高压油液的渗漏路径，避免系统泄压故障。

从功能特性来看，该底盖下部的小直径凸台结构，主要用于连接充气阀组或者泄油管路，凸台的外圆尺寸与接口螺纹规格匹配常规蓄能器的通用管路标准，无需额外定制转接接头即可完成装配，降低现场安装的改造成本。内腔的曲面过渡设计没有采用生硬的直角转折，而是用大圆角平滑衔接侧壁与底部，这一设计思路是为了规避高压工况下的应力集中问题——在蓄能器充压、释压的循环过程中，直角转折处会出现明显的应力突变，长期交变载荷作用下极易萌生疲劳裂纹，大圆角过渡可将应力峰值分散到更大的壁面区域，提升部件的抗疲劳寿命。

实际应用场景覆盖锻压设备液压站、工程机械液压系统、风电液压变桨单元等多个领域，这类场景下蓄能器需要频繁完成充能释能动作，底盖需要承受最高数十兆帕的周期性压力波动，因此在结构设计时，侧壁厚度经过受力核算，沿轴向从法兰端到底部凸台处做渐变处理，法兰端因为要承受紧固件的预紧力与密封面的压应力，壁厚取值更大，向下逐步收窄的壁厚既可以满足承压强度要求，也能控制部件整体重量，减少材料浪费。

建模过程中针对内腔与外圆的同轴度做了严格约束，保证安装后密封面不会出现偏载，避免局部密封压合不足导致的渗漏。底部凸台与主体的衔接处同样做了圆角过渡，防止管路连接时的附加弯矩在衔接位置造成应力集中，适配现场管路安装时的少量位置偏差，降低装配应力对部件寿命的影响。
