液压系统用带法兰安装蓄能器顶盖结构

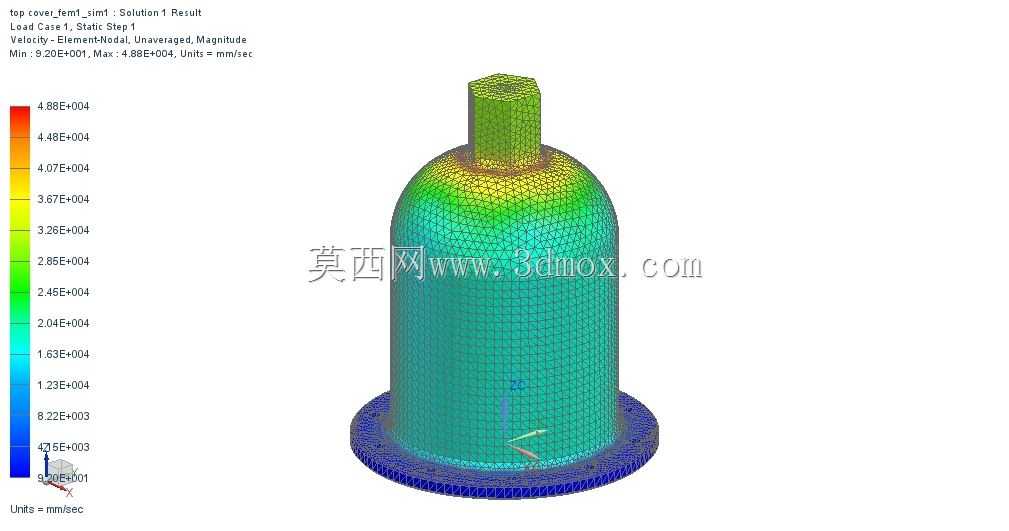

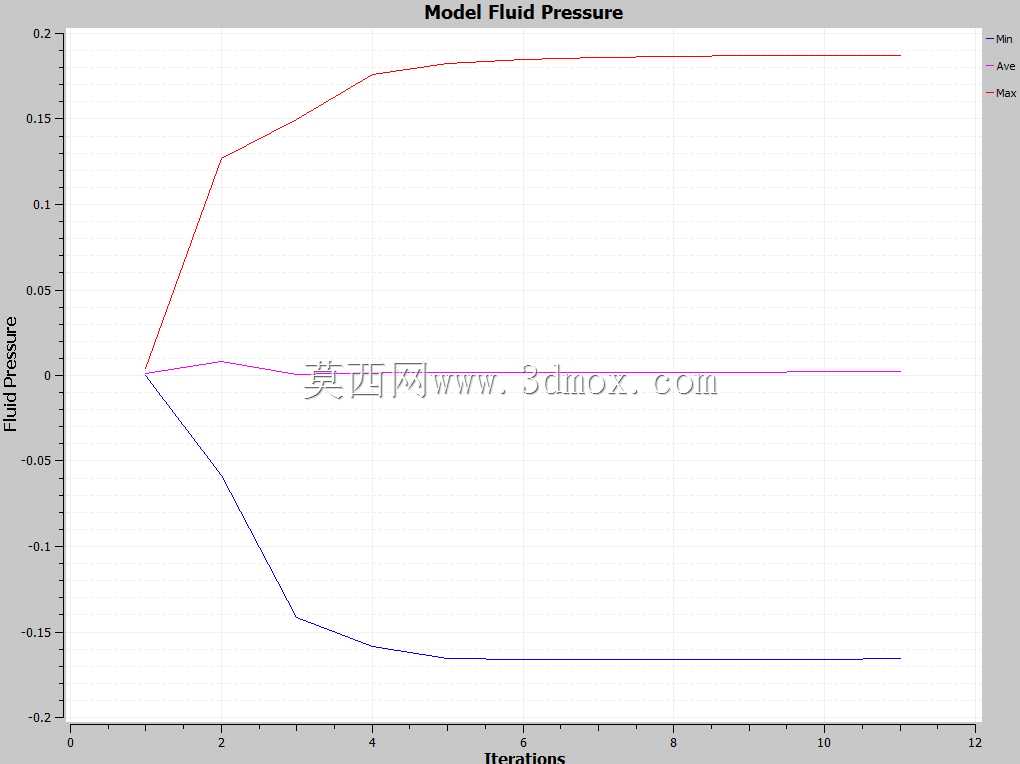

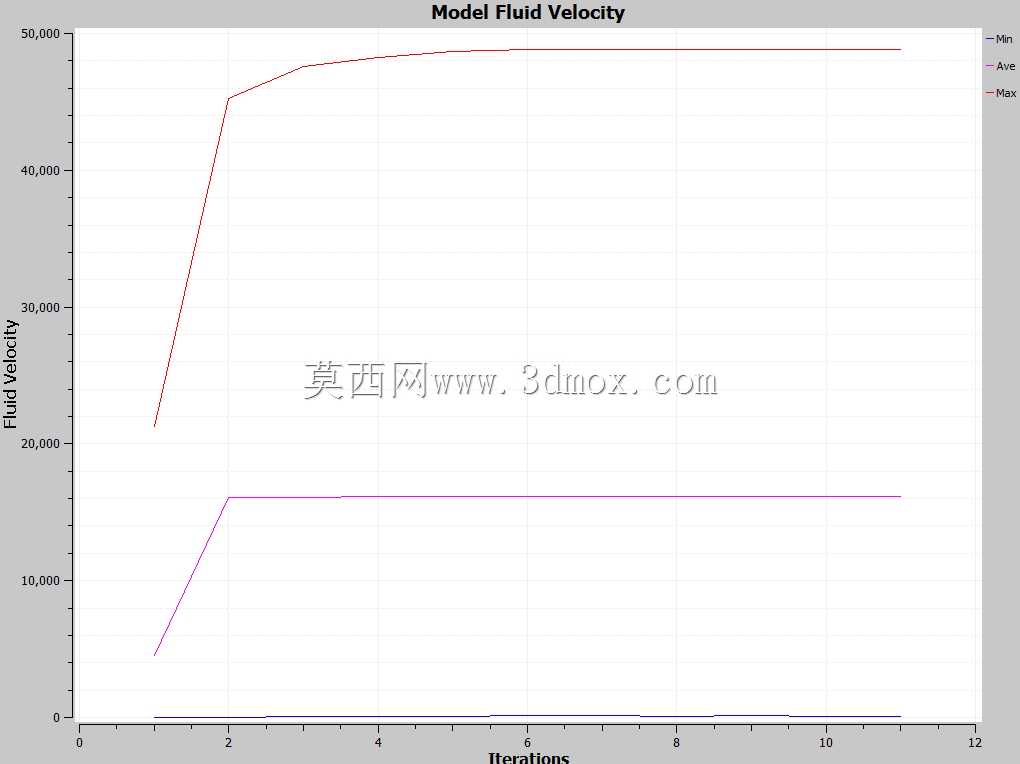

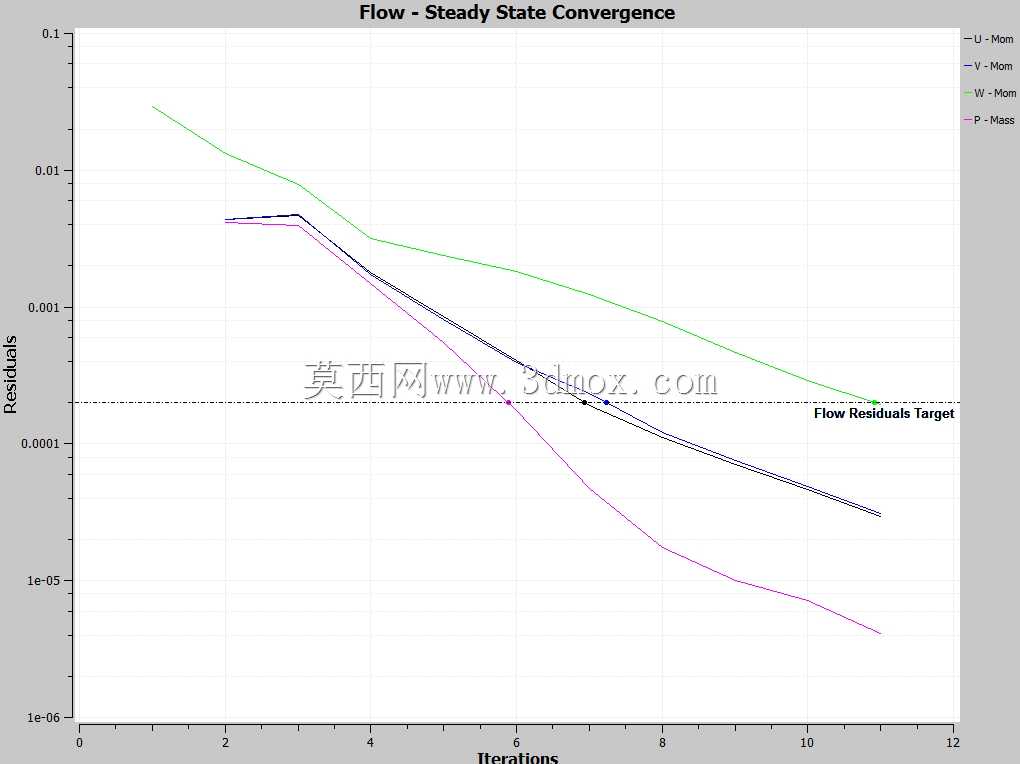

在液压传动系统的实际工况里，蓄能器作为存储压力能、吸收管路脉动、缓冲系统冲击的核心辅件，其顶盖的结构合理性直接决定整套蓄能单元的密封可靠性与承压寿命。日常在冶金设备的液压站、工程机械的执行机构回路、风电液压变桨系统中，蓄能器需要反复承受压力波动带来的交变载荷，顶盖作为蓄能器筒体端部的承压封闭件，既要承担内部介质压力产生的轴向推力，还要兼顾外接管路的连接定位、密封组件的安装限位，以及和筒体法兰的精准对接。从结构设计逻辑来看，这款顶盖采用了带一体式法兰边的穹顶过渡结构，区别于平板式端盖的直角应力集中问题，穹顶段的圆弧过渡可以将内部压力产生的径向应力均匀分散，避免在筒体与端盖的焊接/连接位置出现应力突变，这一点在做有限元应力校核时可以明显看到，应力峰值从直角结构的焊缝位置转移到了顶盖本体的圆弧段，大幅降低了连接失效的风险。法兰边的安装孔采用圆周均布设计，安装时可以和蓄能器筒体端部的配对法兰通过螺栓紧固，中间预留的密封槽可以适配O型圈或者金属缠绕垫片，满足不同压力等级下的密封需求，不管是矿物液压油、高水基乳化液还是惰性气体介质，都能保证长期工作下无渗漏。顶部的柱状接口是外接管路的连接端，接口的外圆尺寸和内孔通径匹配常规液压管路的接头标准，不需要额外做转接件就能直接接入系统回路，接口端部的六角结构可以方便安装时用扳手卡紧，避免紧固管路接头时顶盖跟转造成密封面错位。从安装边界来看，法兰边的外径尺寸适配对应规格蓄能器的筒体外径，安装孔的节圆直径、孔径大小都和行业通用的蓄能器法兰标准保持一致，替换旧件时不需要对原有蓄能器筒体做二次加工，直接更换密封件后对齐螺栓孔紧固即可。穹顶段的高度设计充分考虑了内部介质的流动缓冲，当蓄能器充压、释压时，介质不会在端盖位置形成涡流，减少了流体噪声和对端盖内壁的冲蚀。在实际选型应用中，这类顶盖适配的是囊式或者活塞式蓄能器的端部封闭，工作时除了承受静态的工作压力，还要承受阀门开关、执行机构快速动作时产生的瞬时压力冲击，因此结构上的圆弧过渡、法兰厚度、接口壁厚都经过了强度校核，保证在额定压力的1.5倍试验压力下无变形、无渗漏。很多现场运维人员在更换蓄能器端盖时容易忽略密封槽的尺寸公差和法兰面的平面度要求，这款顶盖的密封槽深度、宽度都严格按照密封件的压缩量标准设计，法兰密封面的平面度控制在合理范围内，安装时只要按照规定的扭矩对角紧固螺栓，就能避免因密封压缩量不均或者法兰面翘曲导致的渗漏问题。另外顶部接口的位置度公差也做了严格控制，接入管路后不会出现管路别劲的情况，减少了管路接头处的附加应力，避免长期振动下接头松动漏油。
