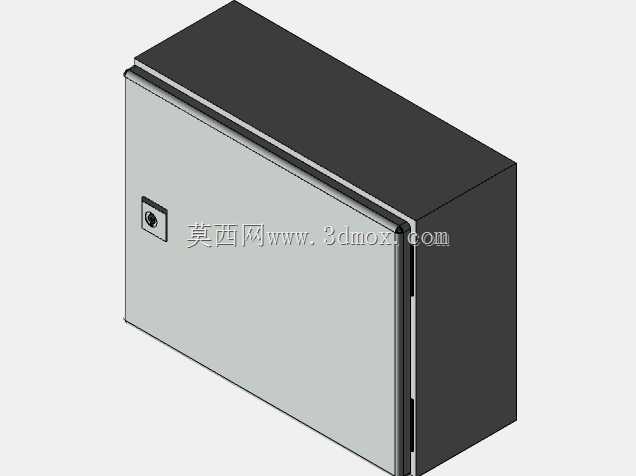

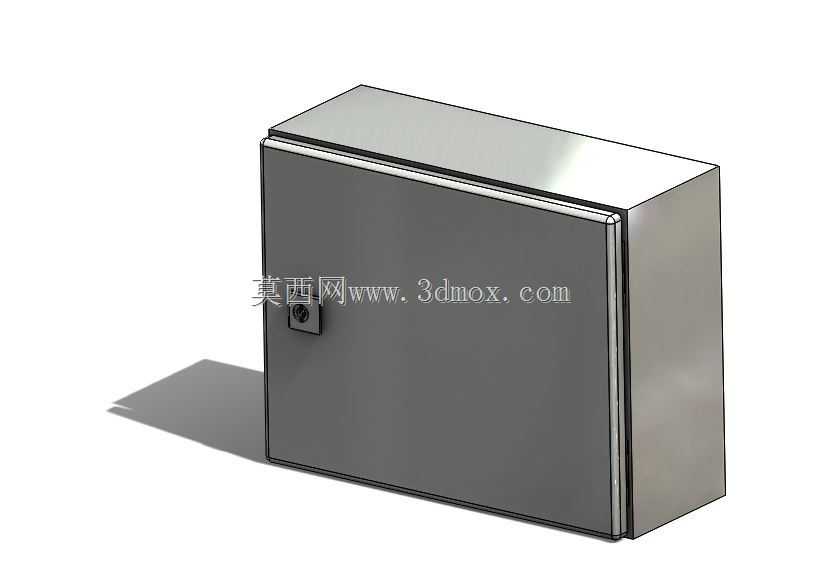

威图AE系列壁挂式工业控制箱体

这款壁挂式工业控制箱体，是面向工业现场低压电控、信号转接、小型控制回路集成场景开发的壳体类构件，日常在车间生产线旁侧壁挂安装、设备侧挂配套、小型动力配电节点、楼宇工控间壁挂部署等场景中大量使用，核心作用是为内部安装的端子排、小型继电器、信号转换模块、就地操作按钮等元器件提供封闭防护空间，隔绝现场粉尘、溅水、意外触碰带来的元器件损坏或安全隐患。从设计逻辑来看，这款箱体采用单门侧开结构，门板与箱体主体通过暗藏式铰链连接，门板侧边做了连续折弯的防水翻边结构，闭合后翻边嵌入箱体主体的折弯槽内，配合箱体边缘的发泡密封胶条，能够稳定达到IP66级别的防护能力，完全适配多粉尘、有间歇性溅水的普通工业车间环境，不需要额外加装外防护结构。箱体整体采用冷轧钢板折弯焊接成型，外表面做了静电喷塑处理，哑光灰色的涂层既具备耐刮擦、耐轻度腐蚀的能力，也不会在车间照明下产生强反光干扰操作人员视线。门板上预装了通用型三角锁芯，配套专用钥匙才能开启，能够避免非授权人员随意打开箱体触碰内部带电部件，锁具安装位置做了局部沉台处理，锁具外表面与门板平面齐平，不会突出箱体表面造成安装干涉或者意外磕碰。箱体背部预留了四个壁挂安装孔位，孔位做了沉孔处理，安装时膨胀螺丝或者壁挂螺栓的头部能够完全沉入沉孔内，保证箱体背部与安装墙面贴合紧密，不会出现缝隙导致粉尘或者水汽从背部渗入。箱体内部两侧预装了C型安装导轨卡槽，用户可以根据内部元器件的安装需求，灵活调整导轨的安装高度，既可以安装标准DIN导轨来固定端子、微型断路器、小型PLC等元器件，也可以直接在背板上打孔安装非标准尺寸的控制模块，适配性极强。从安装边界来看，这款箱体的外形尺寸紧凑，380mm宽度、300mm高度的规格，加上210mm左右的进深，既能够容纳常规小型控制回路所需的全部元器件，又不会占用过多的墙面安装空间，特别适合空间局促的设备旁侧安装场景。箱体底部预留了敲落孔位，用户可以根据现场走线的方向和数量，敲开对应位置的敲落孔安装电缆格兰头，方便进出线的密封固定，不需要现场额外开孔做密封处理，减少现场安装的工作量。门板内侧预留了接地螺柱，箱体主体上也对应设置了接地连接点，安装时可以通过黄绿双色接地线将门板与箱体主体可靠连接，避免门板因为静电积累或者线路绝缘破损出现带电风险，符合低压电气设备的安全规范。箱体的焊接位置都做了打磨抛光处理，焊缝平整无毛刺，不会在安装元器件或者接线时划伤操作人员的手部，也不会因为焊缝毛刺刺破线缆绝缘层造成短路隐患。在实际选型使用中，这款箱体可以作为小型设备的就地控制箱使用，内部安装启停按钮、指示灯、小型断路器，直接固定在设备本体的侧方立柱上，操作人员不需要走到总配电柜位置就可以完成设备的就地启停操作；也可以作为车间分布式IO的防护箱体，将远程IO模块、交换机等通讯设备安装在内部，壁挂在生产线的立柱上，缩短现场传感器、执行器到IO模块的走线距离，减少线缆用量同时降低信号干扰的概率；还可以作为小型照明回路的配电箱体，在车间的立柱上壁挂安装，内部布置微型断路器和漏电保护装置，给周边区域的照明插座回路提供配电保护。不同于落地式的大型机柜，这款壁挂式箱体不需要预留地面安装空间，安装高度可以根据操作人员的操作习惯调整，一般将箱体中心距离地面1.4米到1.5米左右，操作人员站立状态下就可以方便地开启门板操作内部元件或者查看指示灯状态，不需要弯腰或者登高操作。箱体的门板与箱体之间的铰链做了限位设计，门板开启角度可以达到120度，开启后不会因为自重自动闭合，方便接线和维护操作，不需要额外的支撑结构来固定开启状态的门板。箱体顶部做了微倾斜的折弯设计，避免顶部积灰或者积水，长时间使用后顶部的灰尘可以顺着倾斜面自然滑落，减少清洁维护的工作量，也避免积水顺着密封胶条的缝隙渗入箱体内部。
