大和SPT-11-H带提手安全插头结构设计

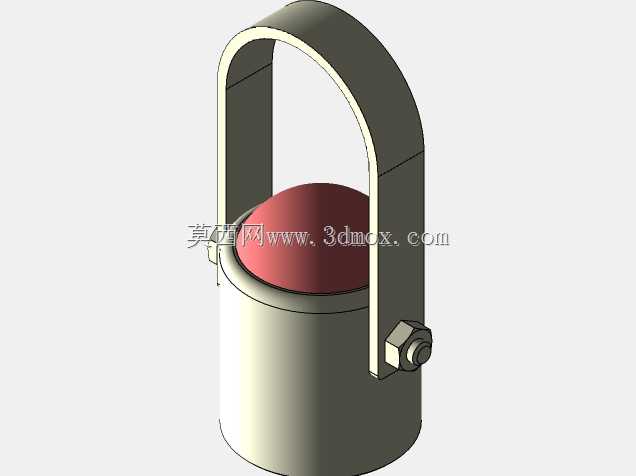

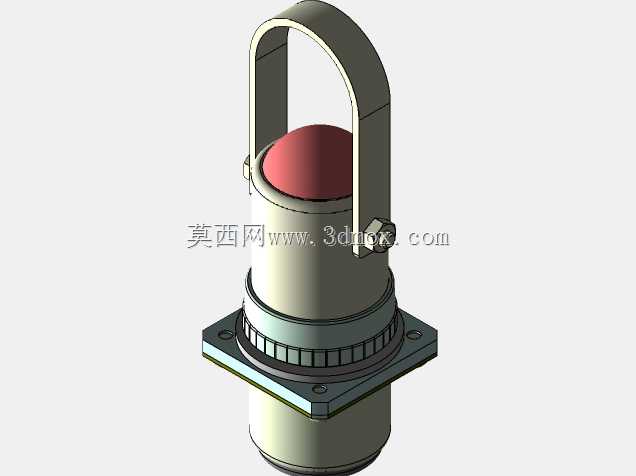

这款带提手的安全插头，主要面向工业电气柜、现场施工配电、移动作业设备的电源连接场景，在需要频繁插拔、对连接可靠性有较高要求的作业环境中适配性极强。不同于民用插头的轻薄设计，该款插头整体采用金属主体结构，顶部设置一体化成型的拱形提手，插拔作业时无需直接握持插头本体，既可以避免插拔过程中手部接触带电部位的风险，也能在戴劳保手套操作时提供足够的施力点，大幅提升现场操作的便捷性与安全性。插头顶部的红色指示端，可直观反馈插头的插接到位状态，避免虚接导致的接触过热、供电中断等问题。从结构设计来看，主体采用三段式装配结构，包含本体、压帽、锁紧螺母三个核心金属零件，配合法兰安装底座，可适配1毫米厚度的安装面板，安装时将插头主体穿过面板预留的安装孔，通过背部的锁紧螺母完成轴向固定，法兰盘上预留的对称安装孔可进一步通过螺丝完成防转固定，避免设备运行过程中受振动影响出现松脱。设计过程中充分考虑了工业场景的抗振需求，插头本体与底座之间设置了滚花防滑结构，锁紧螺母拧紧后可提供足够的静摩擦力，抵消设备运行传递的振动载荷。内部的接触件采用嵌套式设计，压帽旋紧后可对内部线缆提供足够的压紧力，避免线缆受拉拽时直接作用于接触端子，保障连接的长期可靠性。安装边界方面，法兰盘为方形结构，安装时需在面板上预留对应直径的穿线孔，同时预留法兰盘的安装平面，保证安装后法兰与面板完全贴合，避免出现倾斜导致的密封失效问题。插头的提手部分做了圆弧过渡处理，没有尖锐棱角，插拔施力时不会硌伤手部，同时提手与本体之间采用销轴连接，长期使用也不会出现断裂问题。整体结构的建模过程严格按照实际装配关系搭建，各零件之间的配合间隙、装配公差都按照工业接插件的常规设计要求设置，可直接用于设备的电气布局设计、安装干涉校验，也可作为同类型接插件结构设计的参考样本，帮助设计人员快速完成配电部位的结构布局，减少重复建模的工作量。
