带滚花结构的充气阀仿真结构设计

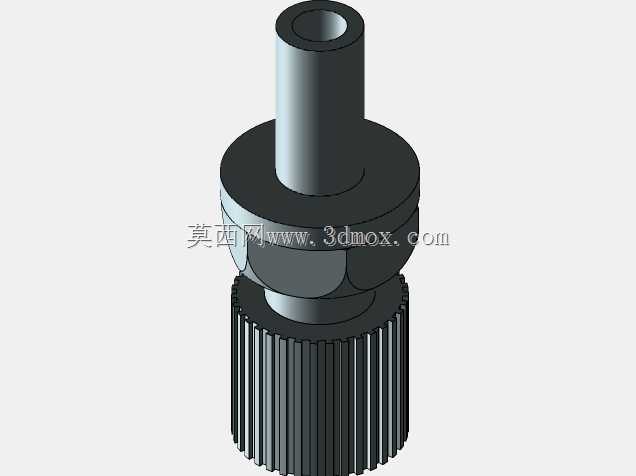

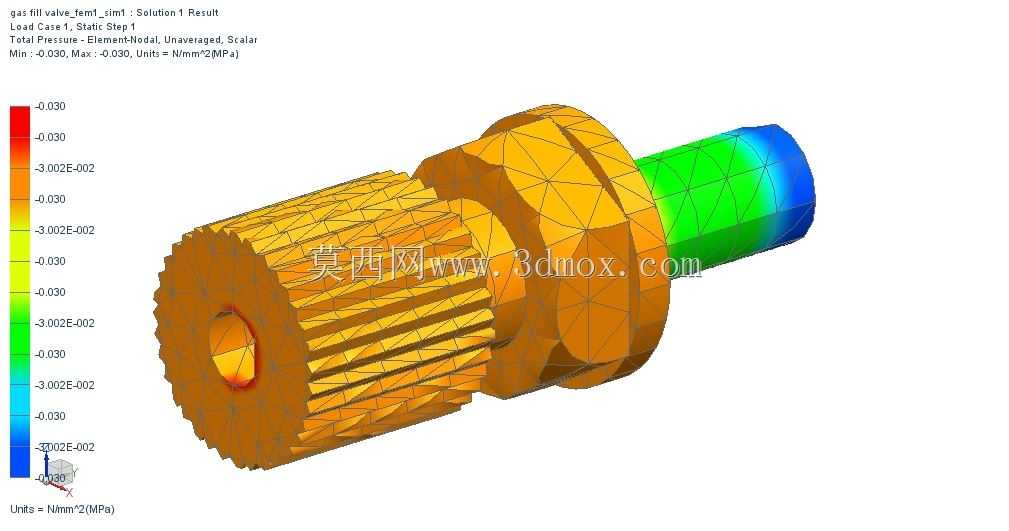

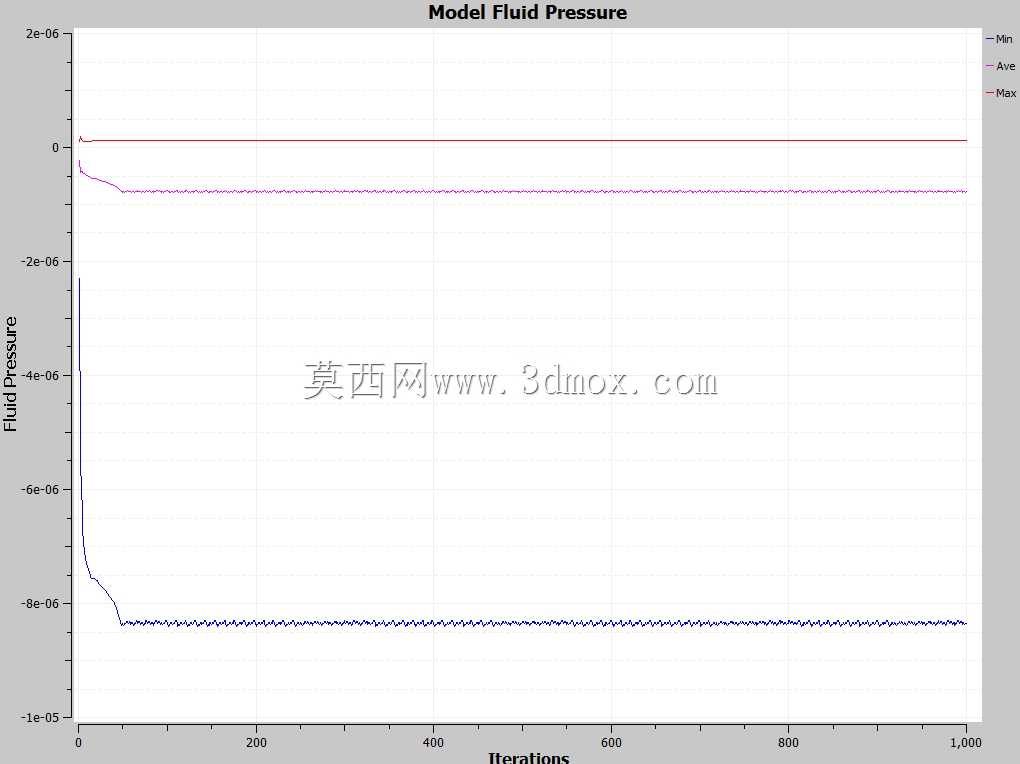

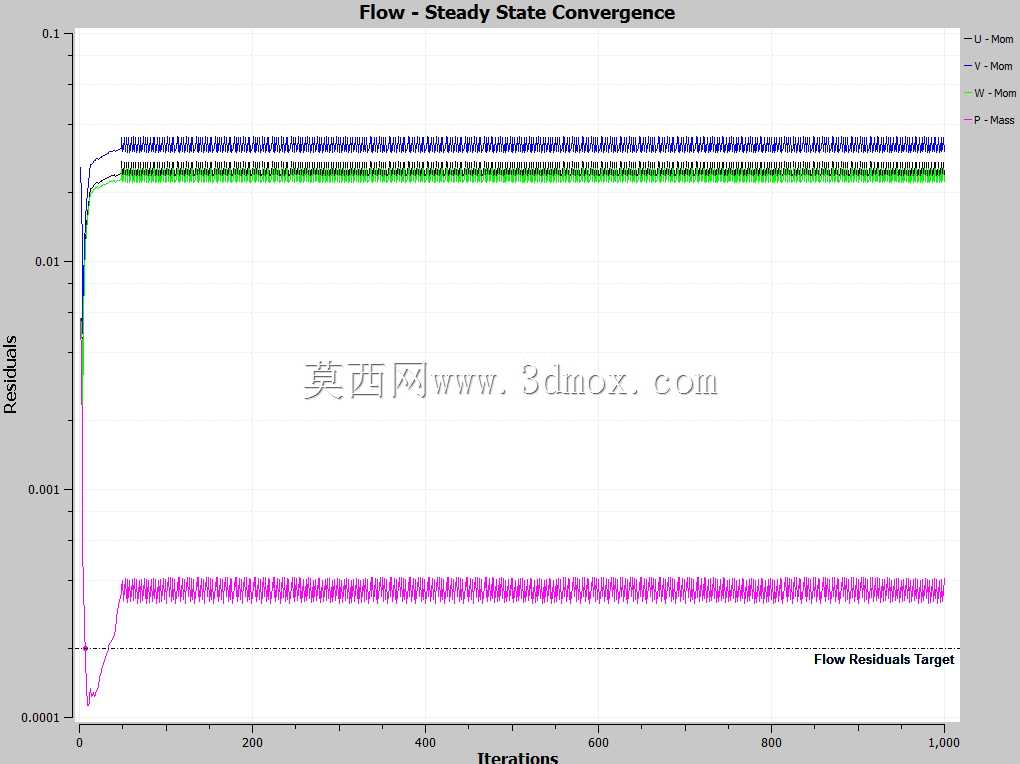

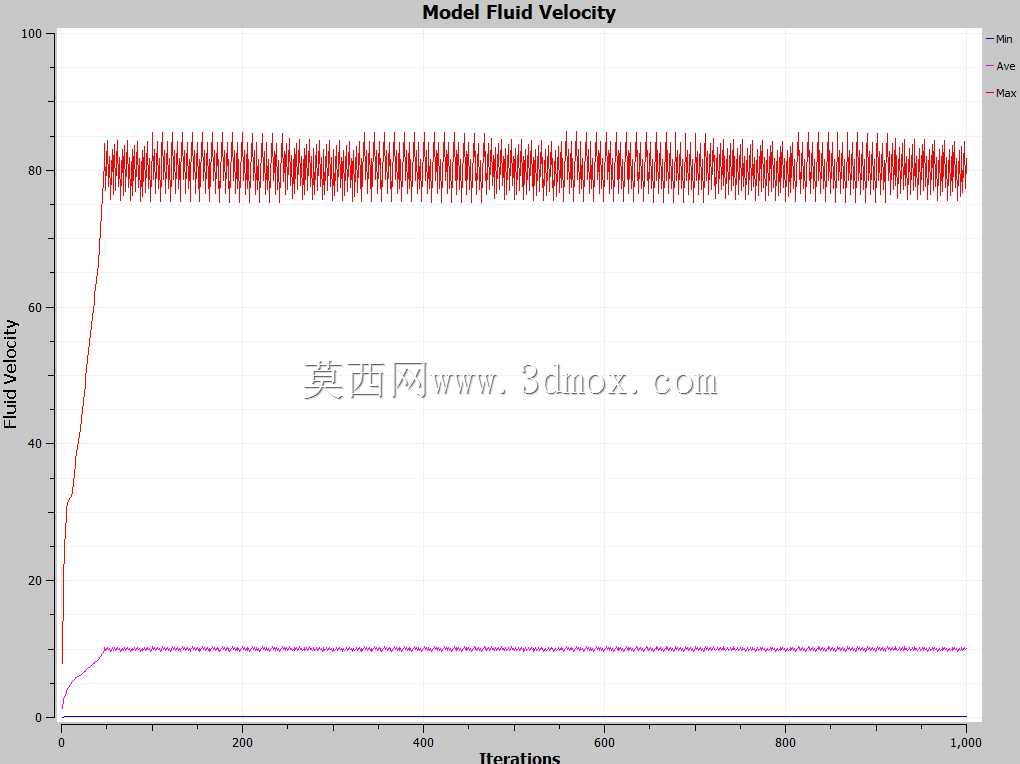

这款充气阀的结构设计围绕高压气路的充放作业场景展开，在气动系统、小型高压容器、便携充气设备的气路接驳环节中，这类部件承担着单向导通、保压密封、手动操作的核心作用，区别于常规民用充气接头，该结构针对工业级小通径高压充气场景做了针对性优化。从结构布局来看，主体采用阶梯轴式构型，左端的滚花段是手动操作的核心区域，滚花纹路采用直纹滚花设计，齿距与齿深经过匹配，保证操作人员带劳保手套操作时也能获得足够摩擦力，无需额外工具即可完成拧紧、拆卸动作，滚花段内侧的内孔是进气端接口，孔口做了倒角导向处理，方便与充气嘴快速对位插接，避免硬插接造成的密封面划伤。中间的凸缘结构是安装定位的核心边界，凸缘的两个端面分别承担轴向限位与密封压紧的作用，安装时凸缘端面贴合设备壳体的安装面，配合密封圈即可完成端面静密封，无需额外设计定位台阶，能有效压缩安装空间，适配紧凑化的设备布局。右端的阶梯轴段是插入设备气腔的部分，不同直径的轴段分别对应密封件安装位、气流通孔段，最右端的圆弧过渡结构能降低插入时对密封圈的剪切损伤，提升装配效率与密封件使用寿命。设计阶段针对阀体内的压力分布做了有限元仿真，从仿真云图可以看到，高压气流进入阀腔后，压力集中区域主要分布在进气口内侧与密封配合面位置，结构上针对这些区域做了壁厚补强，避免长期高压工况下出现应力开裂，同时在UG NX环境中完成了流量特性分析，优化了内部流道的转角过渡，减少气流通行时的涡流损失，保证充气过程中气流通畅，不会出现节流导致的充气效率下降。整个零件的外形尺寸控制适配常规小通径充气接口的安装标准，轴向总长与各段直径的匹配经过公差校核，既能保证与现有标准充气接头的互换性，又能在不增加整体体积的前提下提升耐压等级，滚花段的外径设计兼顾了操作力矩与结构重量，不会因为外径过大造成材料浪费，也不会因为外径过小导致操作时力矩不足无法拧紧。密封槽的尺寸公差按照气动密封件的标准设计，保证O型圈安装后有合理的压缩量，既不会因为压缩量过大造成密封件过早老化，也不会因为压缩量不足出现高压下的泄漏问题，各段轴的同轴度公差按照IT7级控制，保证装配后阀芯动作顺畅，不会出现卡滞问题。
