高精度单沟深沟球轴承三维结构设计

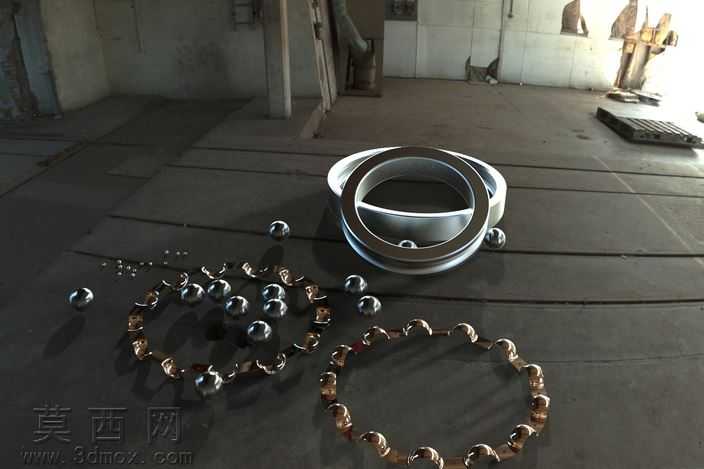

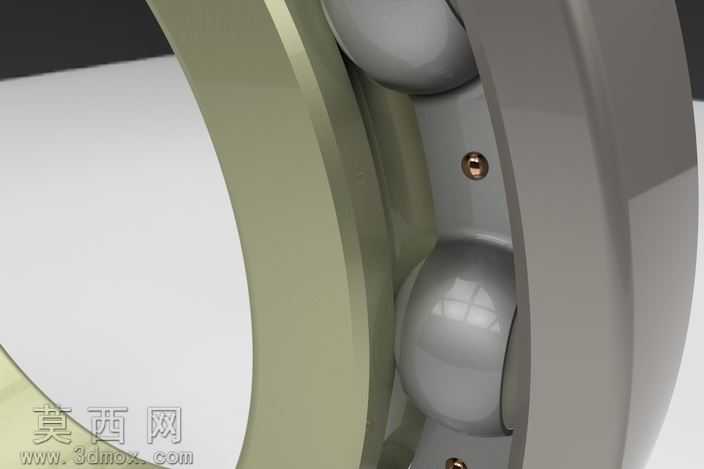

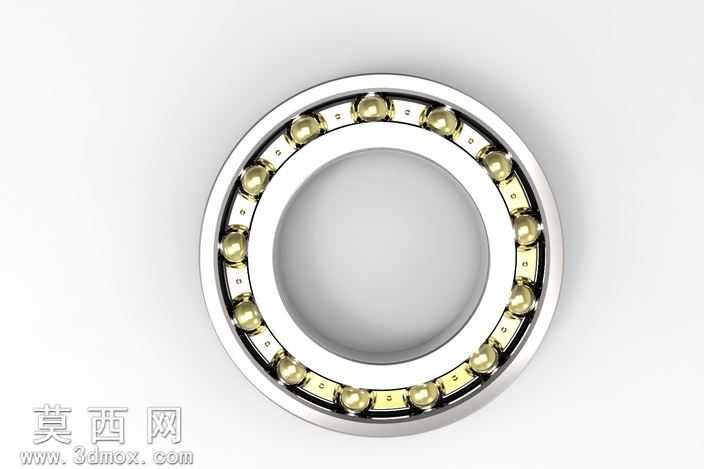

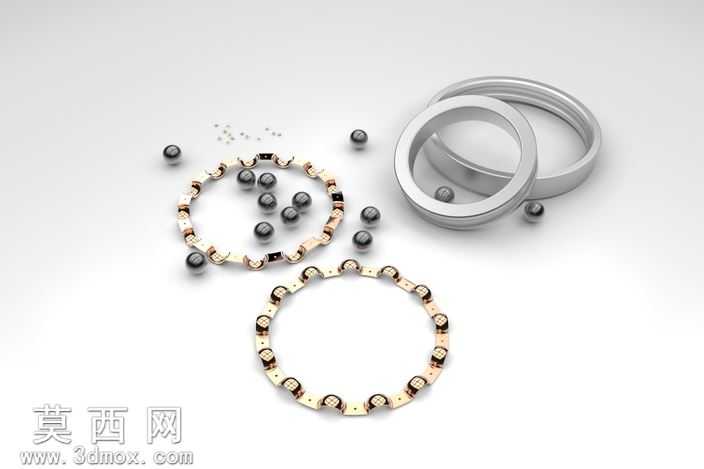

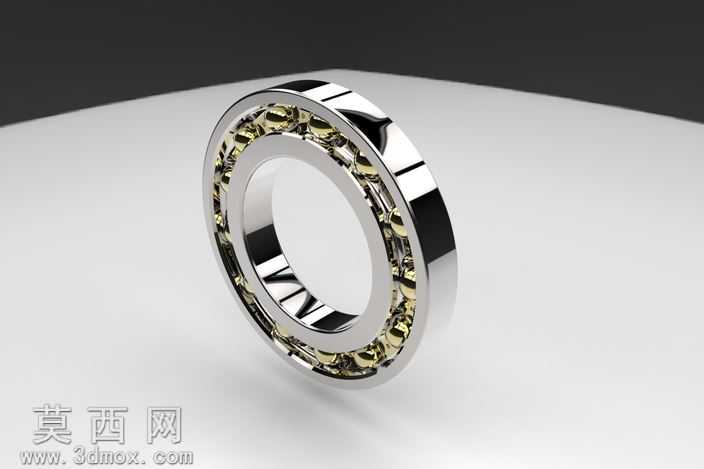

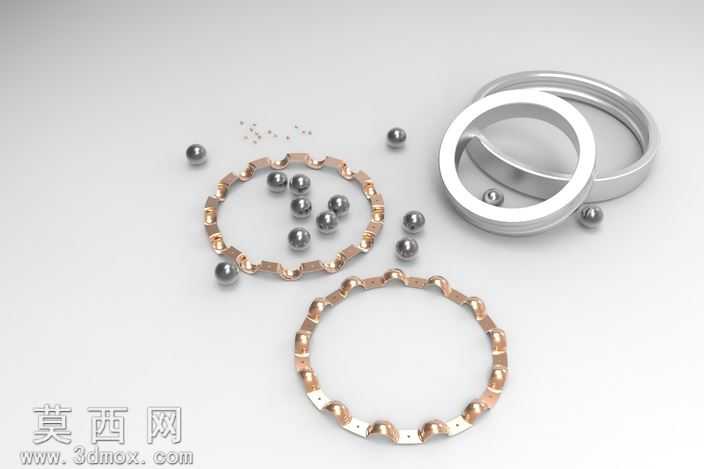

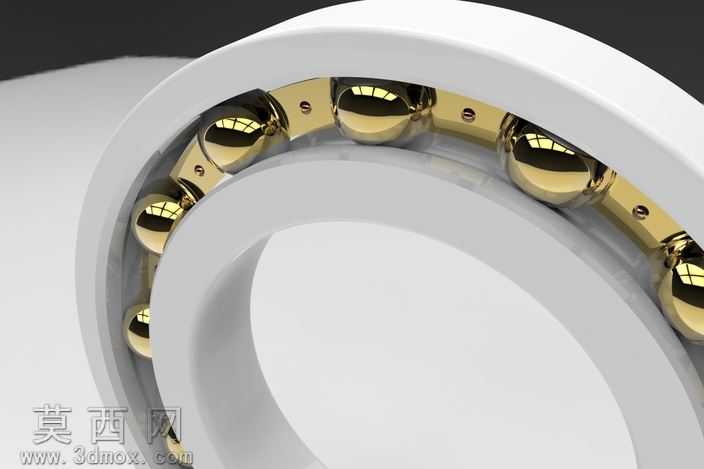

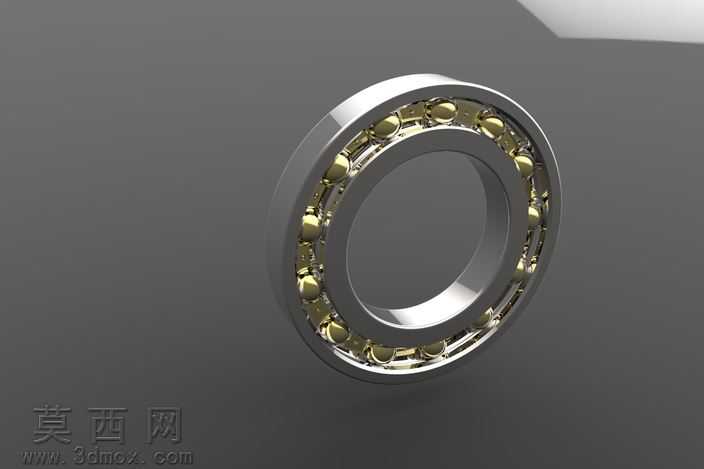

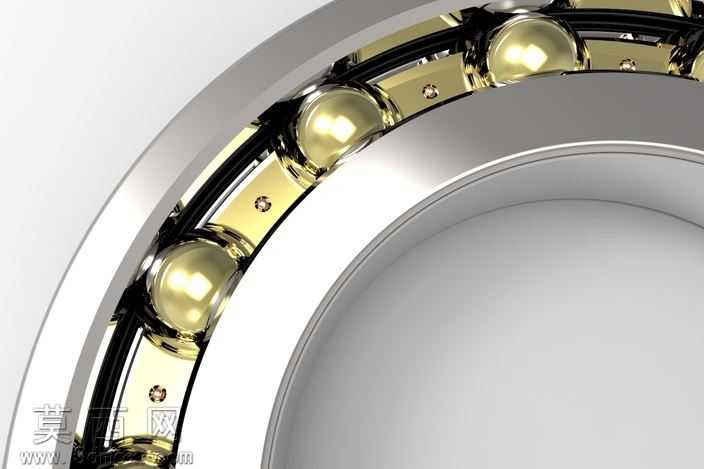

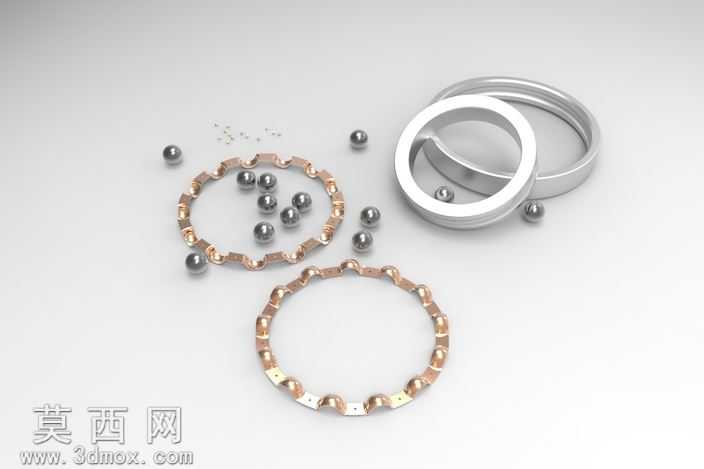

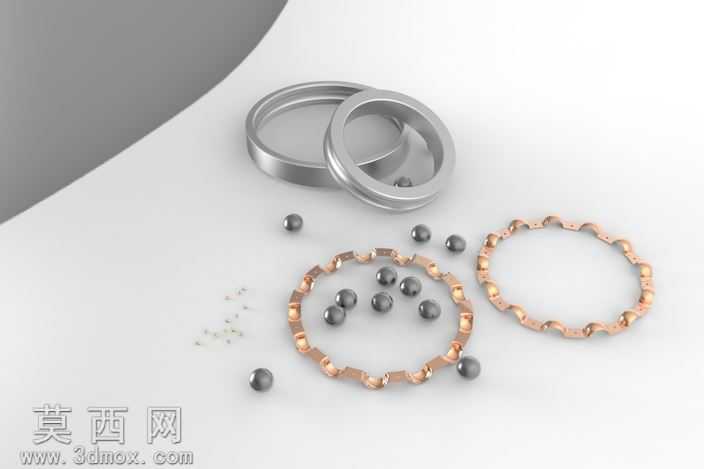

本单沟深沟球轴承三维模型采用专业三维建模软件完成全参数化构建，建模过程严格遵循滚动轴承的通用设计规范，完整还原了深沟球轴承的核心结构组成。模型整体包含外圈、内圈、滚动钢球、保持架四大核心部件，各部件间的装配间隙、配合公差均参考通用轴承的实际生产参数进行设定，确保模型的结构合理性与装配可行性。建模阶段首先通过旋转凸台命令生成内圈与外圈的基体结构，精准绘制内外圈的滚道圆弧曲面，保证滚道曲率与钢球球面的匹配度，还原深沟球轴承可同时承受径向载荷与少量轴向载荷的结构基础；滚动钢球采用标准球体建模，按照轴承的额定钢球数量进行圆周阵列排布，每颗钢球与内外圈滚道的接触位置均做了贴合度校验，避免出现结构干涉问题。保持架采用浪形铜质保持架结构，通过钣金折弯、实体切除等命令完成保持架的兜孔、连接结构建模，兜孔弧度与钢球外径匹配，可实现对钢球的均匀分隔，防止钢球在运转过程中发生相互摩擦碰撞。材质与渲染阶段，为内外圈配置了高铬轴承钢材质，调整材质参数还原轴承钢经淬火处理后的细腻金属质感与哑光银白光泽；钢球部分采用高抛光轴承钢材质，添加高反射率与环境贴图参数，还原钢球表面的镜面高光效果，凸显滚动体的精加工表面质量；保持架配置黄铜材质，调整金属粗糙度与色泽参数，还原铜质保持架的暖金色金属质感，同时为各部件添加了细微的边缘倒角与加工纹理细节，提升模型的真实感。设计过程中重点考量了轴承的结构实用性，各部件均可独立拆分编辑，支持后续的装配仿真、运动模拟以及工程图导出工作，可用于机械设计教学、传动结构演示、设备装配模拟等多种场景，模型结构完整无缺失，细节表现到位，能够直观展现单沟深沟球轴承的内部构造与工作原理。
