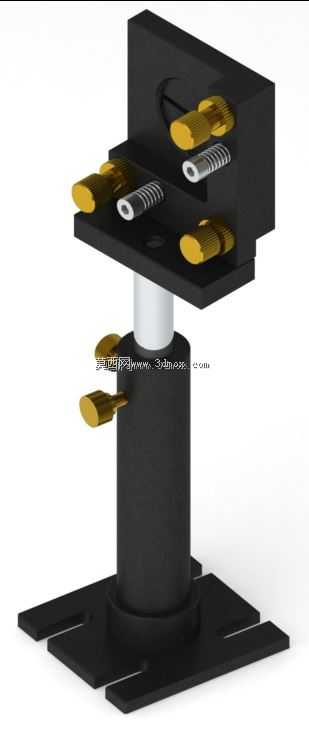

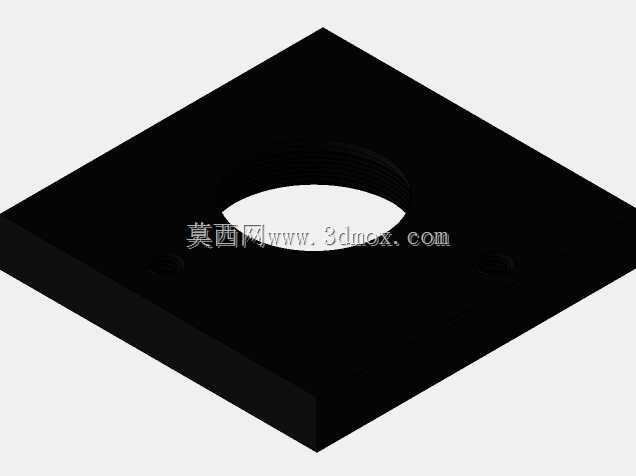

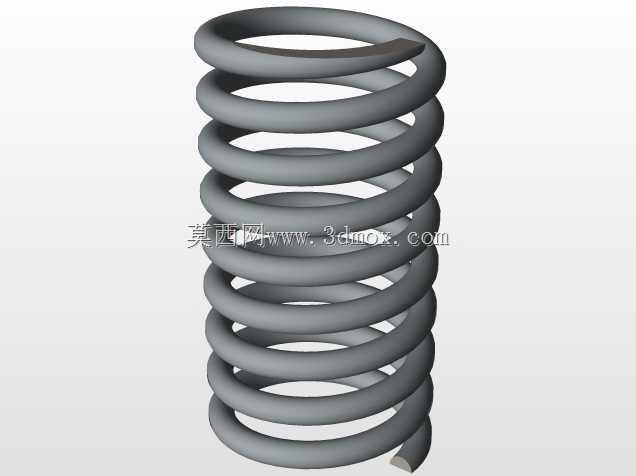

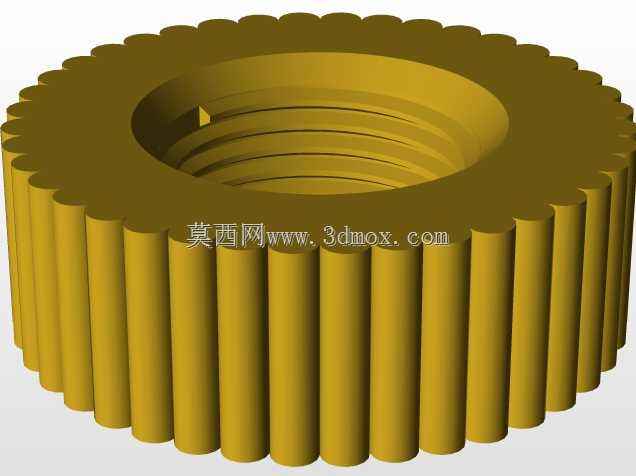

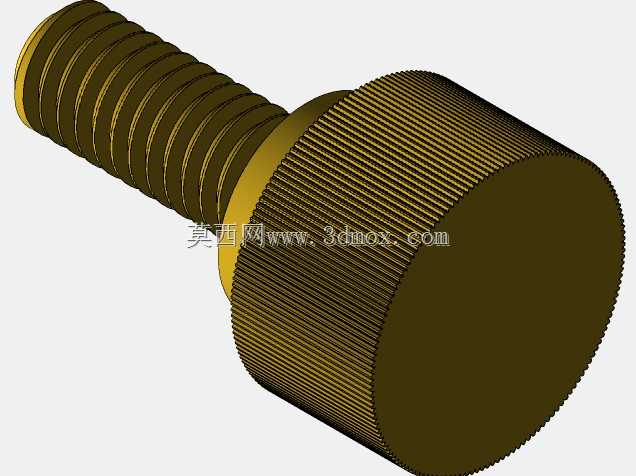

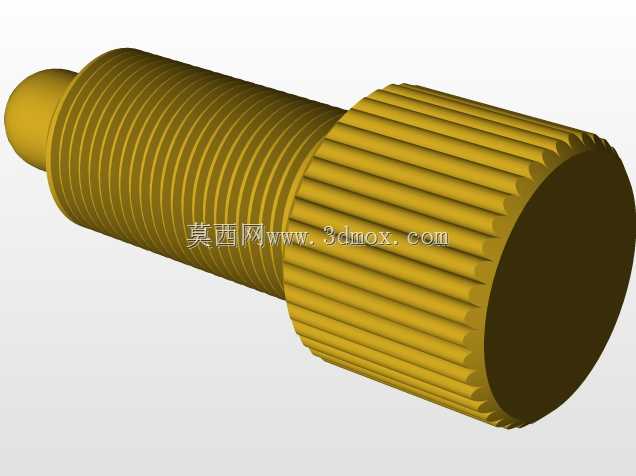

该镜座主要应用于CO2激光加工设备的光路系统中,承担激光管的支撑固定与光路校准调节功能,常见于激光切割、激光打标、激光雕刻类设备的光路搭建环节,是保障激光输出光路同轴度、稳定性的核心支撑部件。从结构设计来看,整体采用立柱加顶部调节平台的组合形式,底部为带长槽安装孔的方形法兰底座,长槽孔的设计预留了安装位置的调整余量,可适配不同安装板的孔位偏差,安装时可沿槽孔方向微调底座固定位置,降低安装面的加工精度要求,同时保证底座固定后的连接强度。中间立柱承担竖向支撑作用,连接底部安装底座与顶部调节平台,立柱与平台之间设置竖向升降调节结构,可实现激光管中心高度的粗调与精调,适配不同光路高度的设备布局需求。顶部的调节平台设置了多组细牙调节旋钮与顶紧弹簧,分别对应水平方向的X、Y轴偏转调节以及俯仰角度调节,调节旋钮采用细牙螺纹传动,调节分辨率高,可实现光路的微米级校准,配合内置的弹簧预紧结构,调节完成后可自动消除螺纹间隙,避免设备运行过程中因振动导致的光路偏移,保证长期工作状态下的光路稳定性。平台上设置的V型或弧形激光管承托结构,可适配不同外径规格的CO2激光管,承托面做了防滑与防刮处理,避免固定时损伤激光管外壁,同时保证激光管夹持后的同轴度。在实际选型应用中,需注意该镜座的安装边界尺寸,底座安装孔的间距、立柱的最大升降行程、顶部调节平台的角度调节范围都需要匹配对应激光管的长度、设备光路的高度差以及反射镜座的安装位置,安装时需先将底座固定在设备机架的安装平面上,初步调整竖向高度后将激光管放置在承托位,再通过各方向的调节旋钮校准激光出射方向,使激光束准确穿过后续反射镜、聚焦镜的中心位置,最后锁紧各部位的固定旋钮完成安装。该结构的设计充分考虑了激光设备现场调试的实际需求,将多维度调节功能集成在紧凑的结构内,既减少了零散调节零件的装配工作量,又提升了整体结构的刚性,可有效降低光路校准的操作难度,减少设备日常维护中光路重调的频次。
