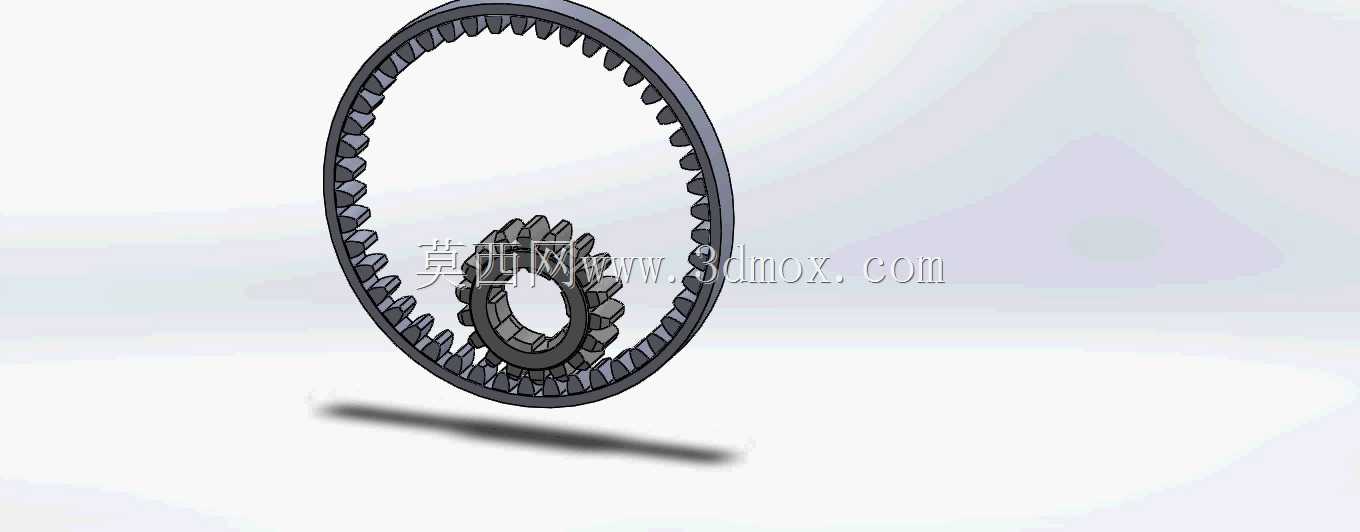

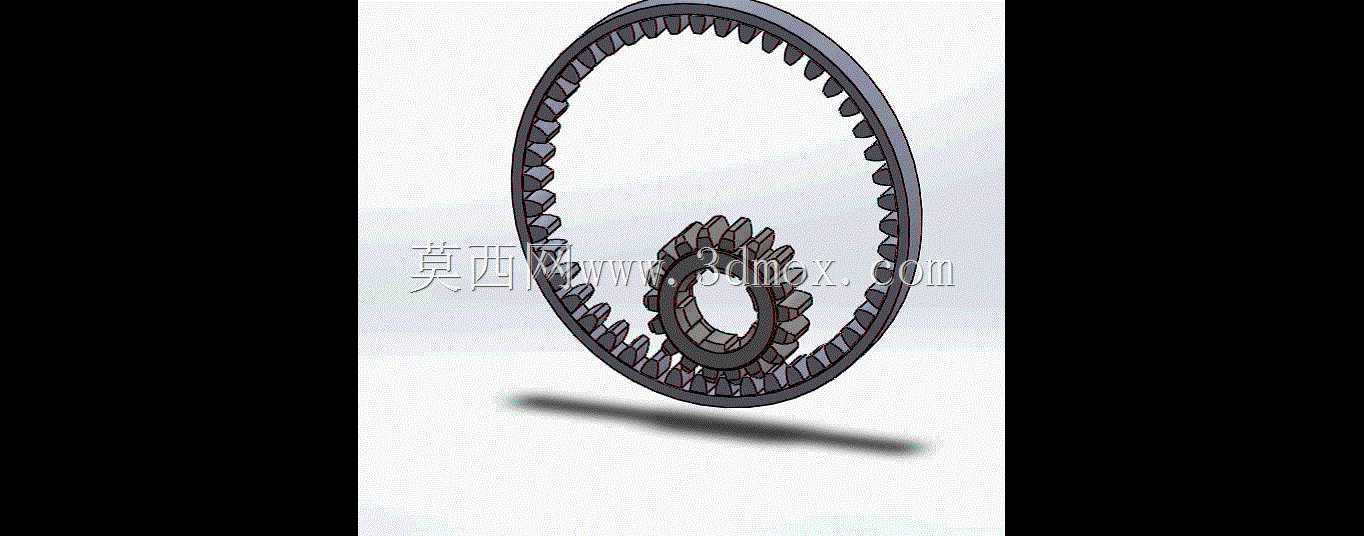

内齿圈与小齿轮啮合传动结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:319226
  • 内齿圈与小齿轮啮合传动结构设计
  • 内齿圈与小齿轮啮合传动结构设计

这套啮合传动结构常见于各类需要大传动比、紧凑安装空间的动力传递场景,比如小型行星减速单元、精密回转工作台的驱动端、轻工设备的进给传动链路里都能见到这类结构的身影。不同于外啮合齿轮组的布置形式,内齿圈与小齿轮的啮合方式能在相同传动比下大幅缩减传动机构的径向占用空间,同时啮合接触的重合度更高,传动过程中的载荷分布更均匀,运行时的冲击与噪声表现也优于同参数的外啮合结构。从设计逻辑上看,这套结构首先匹配了固定的传动比需求,内齿圈的齿形参数与小齿轮的模数、压力角完全统一,齿侧间隙预留了合理的装配公差范围,既不会因为间隙过大导致传动回程误差超标,也不会因为间隙过小造成啮合卡滞、运转温升过高的问题。齿向方向做了适当的修形处理,抵消实际装配时可能存在的微小轴线平行度误差,避免轮齿端部出现应力集中导致的早期磨损。安装边界上,内齿圈的外圆可作为定位基准,与设备的固定基座内孔配合,配合公差选用过渡配合等级,既保证装配后的同轴度,也便于后期维护拆卸;小齿轮的中心孔预留了与传动轴配合的键槽位置,键槽的对称度公差控制在合理范围内,保证动力传递时键面受力均匀,不会出现偏载剪切的风险。实际应用中,这套结构可根据工况需求选择不同的布置形式,既可以让内齿圈固定、小齿轮做行星运动实现减速输出,也可以让小齿轮位置固定、内齿圈作为输出端传递大扭矩,适配不同设备的动力传递路径。轮齿的强度计算覆盖了额定载荷下的接触疲劳强度与弯曲疲劳强度校核,能满足常规工况下长期连续运转的使用需求,齿面的粗糙度要求也匹配对应的加工工艺,减少啮合过程中的摩擦损耗,提升整体传动效率。
