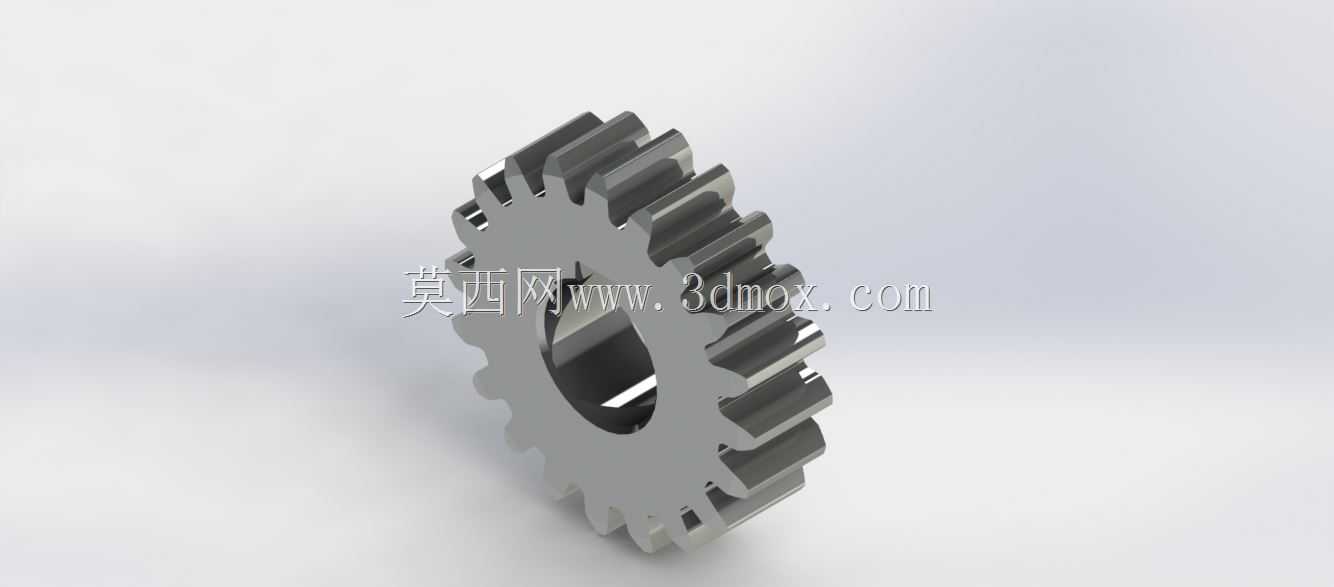

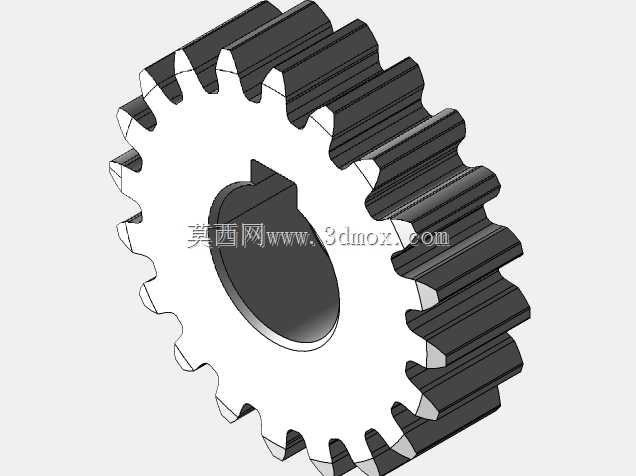

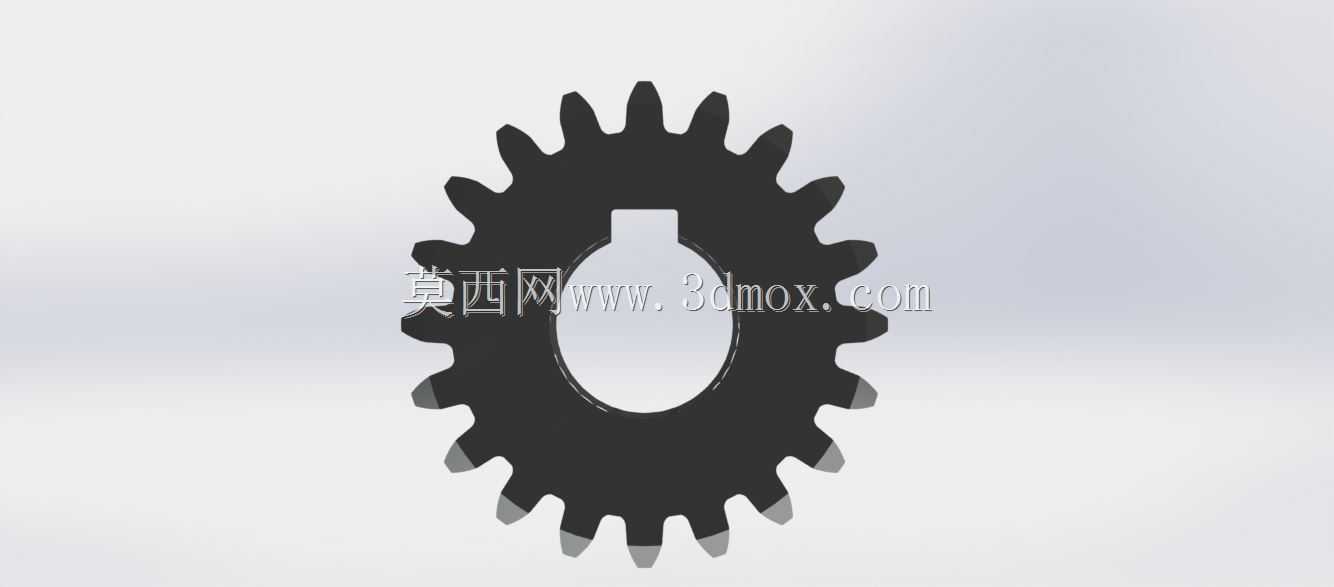

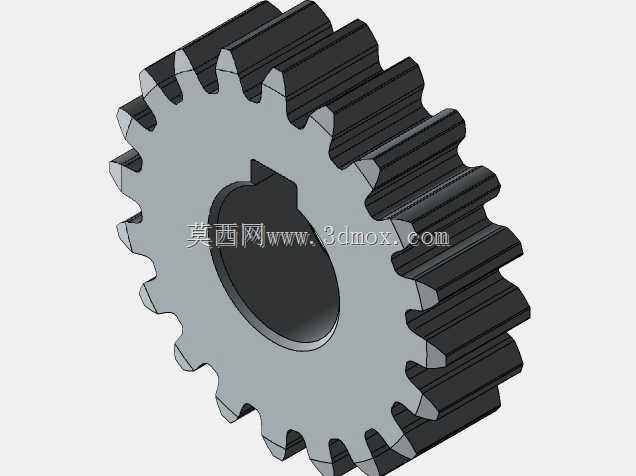

SolidWorks直齿圆柱齿轮参数化设计

直齿圆柱齿轮作为平行轴传动场景中应用最广泛的基础传动零件，在各类工业传动系统中承担着转速匹配、扭矩传递的核心作用，从普通输送线的动力分配单元，到小型机床的进给传动机构，再到自动化设备的工位切换传动组，都能看到这类零件的身影。不同于斜齿、锥齿等其他齿轮类型，直齿圆柱齿轮的轮齿走向与齿轮轴线完全平行，啮合过程中不存在轴向分力，对支撑轴承的轴向载荷要求更低，安装调试的难度也更小，非常适合中低速、中等载荷的固定轴传动场景。

在设计这类齿轮时，首先要结合传动系统的额定输入扭矩、目标传动比确定模数与齿数参数，模数的选取直接决定轮齿的抗弯强度，齿数则关联传动比精度与齿轮整体外径尺寸，二者共同决定了齿轮的安装边界——齿顶圆直径决定了传动箱内部的避让空间尺寸，内孔直径与键槽尺寸需要和配套传动轴的安装段完全匹配，齿宽参数则要结合啮合接触强度要求与轴向安装空间综合确定，避免出现齿宽过大导致的安装干涉，或是齿宽不足引发的轮齿过载断裂问题。建模过程中需要优先保证渐开线齿廓的精度，齿廓曲线的偏差会直接导致啮合过程中出现冲击、噪音过大甚至卡滞问题，轮齿与轮毂的过渡圆角需要按照应力集中系数要求设置，避免长期交变载荷下出现齿根断裂失效。

实际选型应用时，要注意配对齿轮的中心距公差控制，中心距偏大会导致啮合侧隙过大、传动回差超标，中心距偏小则会加剧轮齿磨损、降低传动效率，同时要保证两轴的平行度公差，避免出现轮齿偏载导致的局部磨损过快问题。这类直齿齿轮的加工工艺成熟，滚齿、插齿工艺都能实现高精度量产，日常维护中只需保证润滑脂充足、定期检查齿面磨损情况，就能实现较长的使用寿命，在通用机械传动领域的适配性极强，是结构设计人员做传动方案选型时的优先选择项。建模时还要注意轮毂的凸台尺寸设计，要和配套的轴套、挡圈等固定件尺寸匹配，保证轴向定位可靠，避免运转过程中出现齿轮轴向窜动影响传动精度。
