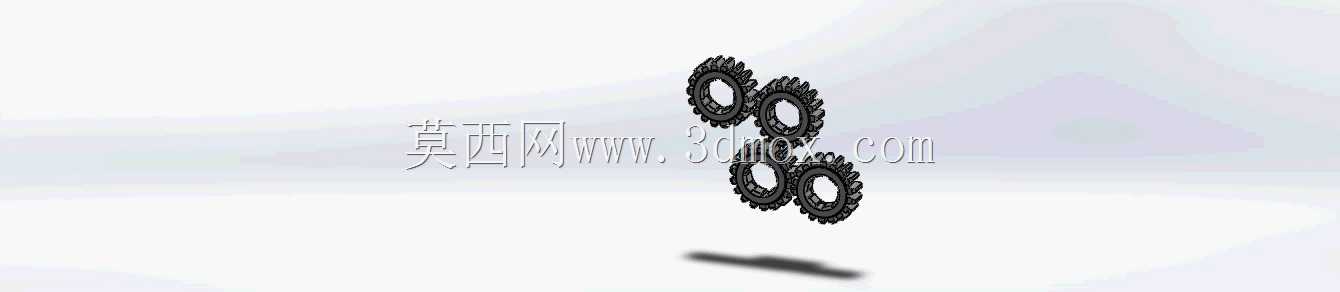

多组直齿圆柱齿轮啮合传动结构

这套多齿轮啮合结构，常应用在中小功率的传动换向场景里，比如小型输送线的动力换向模块、轻工设备的转速匹配单元，还有部分台式加工设备的进给传动段，核心作用是在有限安装空间内完成动力的多路径传递，同时实现固定传动比的转速调整，相比带传动、链传动，这类齿轮啮合的传动精度更高，没有打滑丢转的问题，适合对传动同步性有要求的工位。做这套结构设计的时候，首先要敲定的是啮合侧隙的预留量，不能卡滞也不能回程间隙过大，直齿圆柱齿轮的齿向要完全对齐，每两个啮合齿轮的中心距公差要控制在IT7级以内，不然运行时会出现偏磨、异响，甚至打齿的问题。四个齿轮呈错落排布，不是常规的串联传动，其中两个齿轮作为动力输入与输出端，另外两个作为中间惰轮，既可以改变传动方向，也能在不改变总传动比的前提下调整输入输出轴的相对位置，适配设备内部局促的安装空间，避免动力轴和设备内部其他结构件产生干涉。从安装边界来看，整套齿轮组的轴向厚度要匹配安装腔的宽度，齿轮端面和腔体内壁的预留间隙控制在0.5到1毫米之间，既防止运转时端面摩擦壳体，也避免齿轮轴向窜动量过大影响啮合精度；齿轮的轴孔要和配套的传动轴采用过渡配合，键槽的位置要对应齿的相位，保证装配后传动的动平衡，减少高速运转时的振动。实际应用里，这类齿轮组的齿面一般会做高频淬火处理，提升齿面耐磨度，毕竟长期啮合传动的接触应力不小，没有表面硬化处理的话，用不了多久齿面就会出现点蚀、磨损，导致传动间隙变大、噪音升高。设计建模的时候，要先确定每个齿轮的模数、齿数，保证啮合齿轮的模数、压力角完全一致，不然根本无法正常啮合，齿顶圆、齿根圆的尺寸要严格按照机械设计手册的参数计算，齿顶间隙要留够，避免啮合时齿顶和对方齿根发生顶撞。另外，齿轮组的支撑轴两端要配置对应的轴承位，保证轴的回转精度，轴承的选型要匹配传动的额定载荷，不能选承载力不足的型号，不然长期运行会出现轴下沉，导致齿轮啮合错位。这套结构没有额外的复杂附件，核心就是四个齿轮的配合精度，只要参数计算准确、装配公差控制到位，就能实现稳定的长周期传动，在很多紧凑型的机械传动场景里，这种多齿轮错落排布的结构比常规的定轴轮系更省空间，也更容易适配设备内部的布局要求，不用为了凑传动路径额外改动设备的整体框架。
