啮合式直齿圆柱传动齿轮组结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:319228
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计

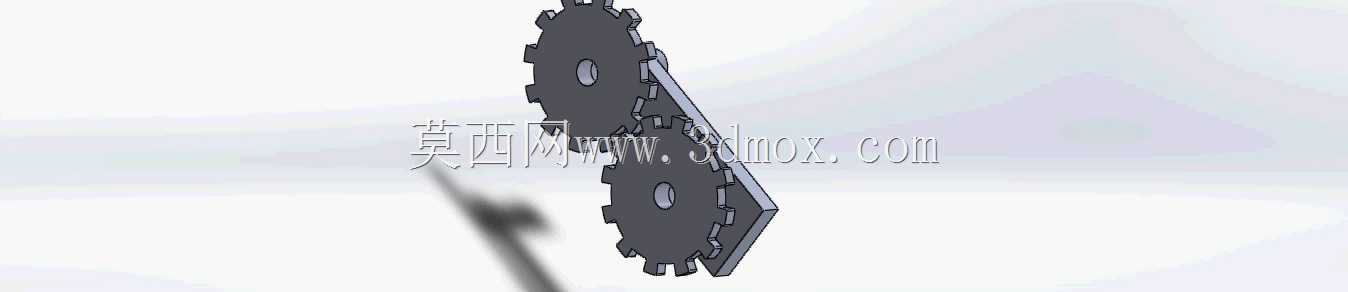

这套啮合直齿齿轮组的设计,最初是面向小型轻工输送设备的动力传递环节做的适配,在食品包装流水线、小型物料分拣台这类对传动精度要求适中、负载不超过额定静载荷百分之六十的场景里,这类齿轮组的应用占比一直不低。做结构设计的时候,首先要卡的是安装边界的尺寸,两个齿轮的中心距公差要控制在IT7级范围内,不然啮合的时候要么出现齿侧间隙过大导致传动回程误差,要么间隙过小出现卡齿、运转发热磨损加剧的问题。齿形选用的是标准渐开线直齿,压力角取常规20度,这种参数的齿轮加工门槛低,普通滚齿机就能完成量产加工,不需要定制特殊成型刀具,后期维护替换的配件也容易采购,能降低设备全生命周期的运维成本。从功能特性上看,两个齿轮齿数完全一致,属于等速传动配比,输入轴和输出轴的转速保持1:1传递,转向相反,适合需要平行轴反向等速输出的机构,比如小型翻转工作台的动力联动、双辊牵引机构的同步驱动场景。设计的时候特意把轮毂部分的轴孔做了键槽适配,选用普通平键连接,能保证扭矩传递过程中不会出现轴和齿轮的相对滑动,齿面的粗糙度要求控制在Ra1.6以内,减少啮合过程中的摩擦损耗,齿轮端面和安装墙板的间隙预留0.5到1毫米,避免运转过程中端面和机架发生摩擦剐蹭。实际选型的时候要注意,这套齿轮组的适用转速不超过每分钟1500转,负载扭矩要匹配齿根弯曲强度的计算值,不能超负载使用,不然容易出现断齿问题。安装的时候要保证两个齿轮的轴线平行度误差不超过0.02毫米每100毫米轴长,不然会出现齿面偏载,局部磨损过快的问题。齿顶圆和齿根圆的尺寸差是按照标准齿顶高系数做的,齿根过渡圆角做了强化处理,能减少应力集中,提升齿轮的抗冲击能力,在有轻微启动冲击的工况下也能保持稳定的传动状态。很多新手做这类齿轮设计的时候容易忽略齿侧间隙的预留,尤其是常温工况下的传动,热胀量不大,但也要预留合理的侧隙来容纳润滑油膜,不然干磨状态下齿轮的使用寿命会缩短到设计值的三分之一不到。这套齿轮的厚度是按照传递扭矩的大小核算的,齿宽系数取的是常规的0.4,既不会因为齿宽过窄导致单位齿面压力过大,也不会因为齿宽过宽增加不必要的材料成本和安装空间占用。在做三维建模的时候,齿形的渐开线是严格按照参数方程生成的,没有做近似圆弧替代,能保证后续导出工程图加工的时候,齿形精度符合加工要求,装配的时候不需要反复修磨齿面就能实现顺畅啮合。
