夹紧式异孔径梅花弹性联轴器结构

项目分类:3D模型 发布时间:2021-10-16 ID:319569
  • 夹紧式异孔径梅花弹性联轴器结构
  • 夹紧式异孔径梅花弹性联轴器结构
  • 夹紧式异孔径梅花弹性联轴器结构
  • 夹紧式异孔径梅花弹性联轴器结构
  • 夹紧式异孔径梅花弹性联轴器结构
  • 夹紧式异孔径梅花弹性联轴器结构
  • 夹紧式异孔径梅花弹性联轴器结构
  • 夹紧式异孔径梅花弹性联轴器结构

这类梅花形挠性联轴器在中小功率传动场景里应用极广,从桌面级CNC进给轴、小型线性模组传动,到包装设备的辊筒驱动、3D打印设备的运动轴传动,但凡需要补偿两轴安装对中误差、缓冲传动冲击的场合,都能见到这类结构的身影。不同于传统键槽连接的联轴器,这款采用夹紧式锁紧结构,安装时无需在轴端加工键槽,通过抱紧螺丝的预紧力即可实现轴与毂体的无间隙连接,能有效避免键连接带来的回程间隙,非常适合正反转频繁、定位精度要求较高的传动场景。

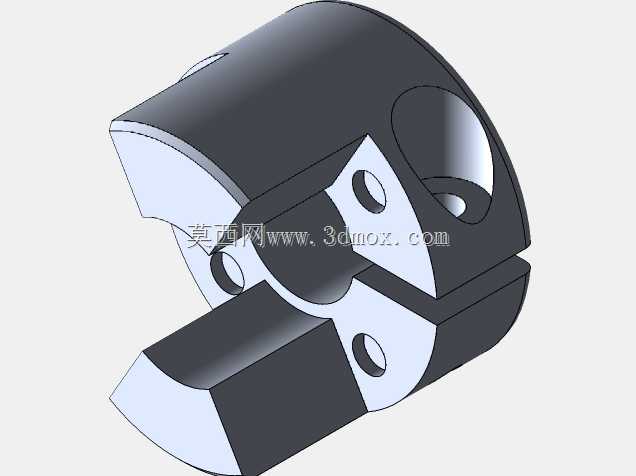

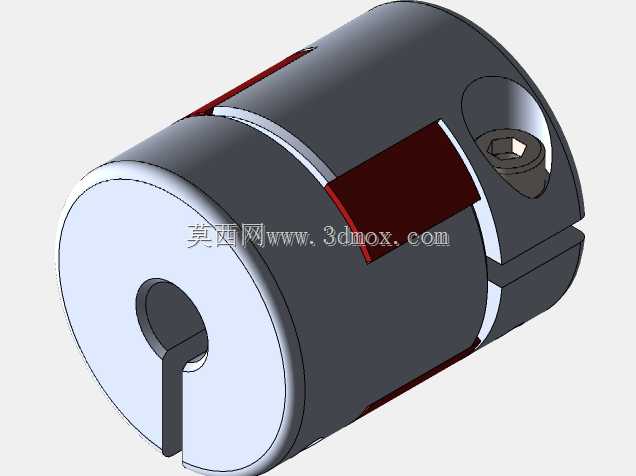

从结构设计逻辑来看,这款联轴器采用分体式三爪结构,中间的红色聚氨酯弹性体承担缓冲吸振、补偿偏差的核心作用:铝合金毂体的三爪与弹性体的凸块互相嵌合,传动时扭矩通过爪部挤压弹性块传递,既能补偿两轴间的径向、角向与轴向安装偏差,又能吸收传动过程中的振动冲击,避免启动、急停瞬间的刚性冲击损伤电机轴承或传动丝杆。弹性体采用聚氨酯材质,兼顾耐磨性能与适当的弹性模量,既不会因为刚度过高失去缓冲效果,也不会因为刚度过低导致传动扭转角过大影响定位精度。

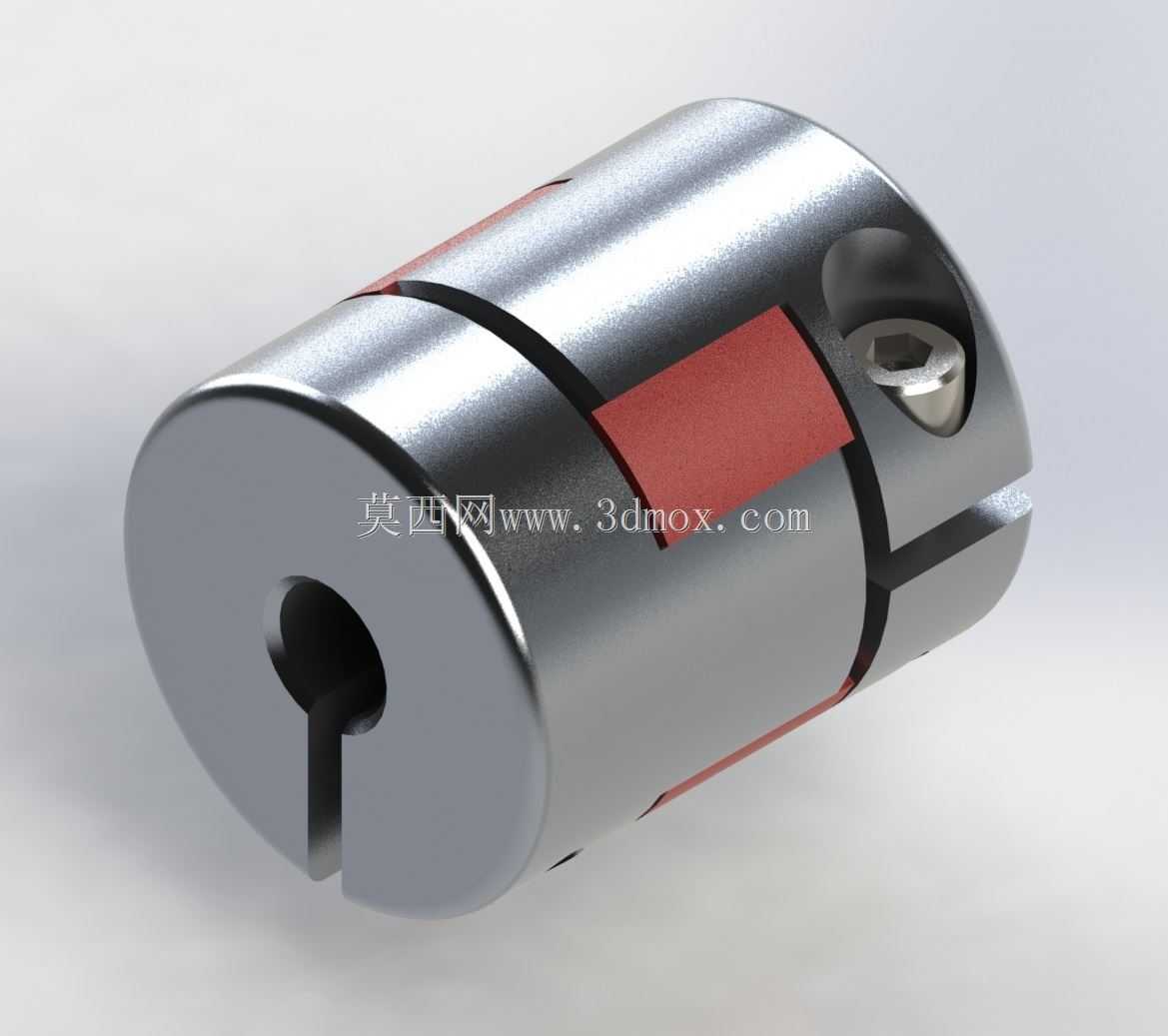

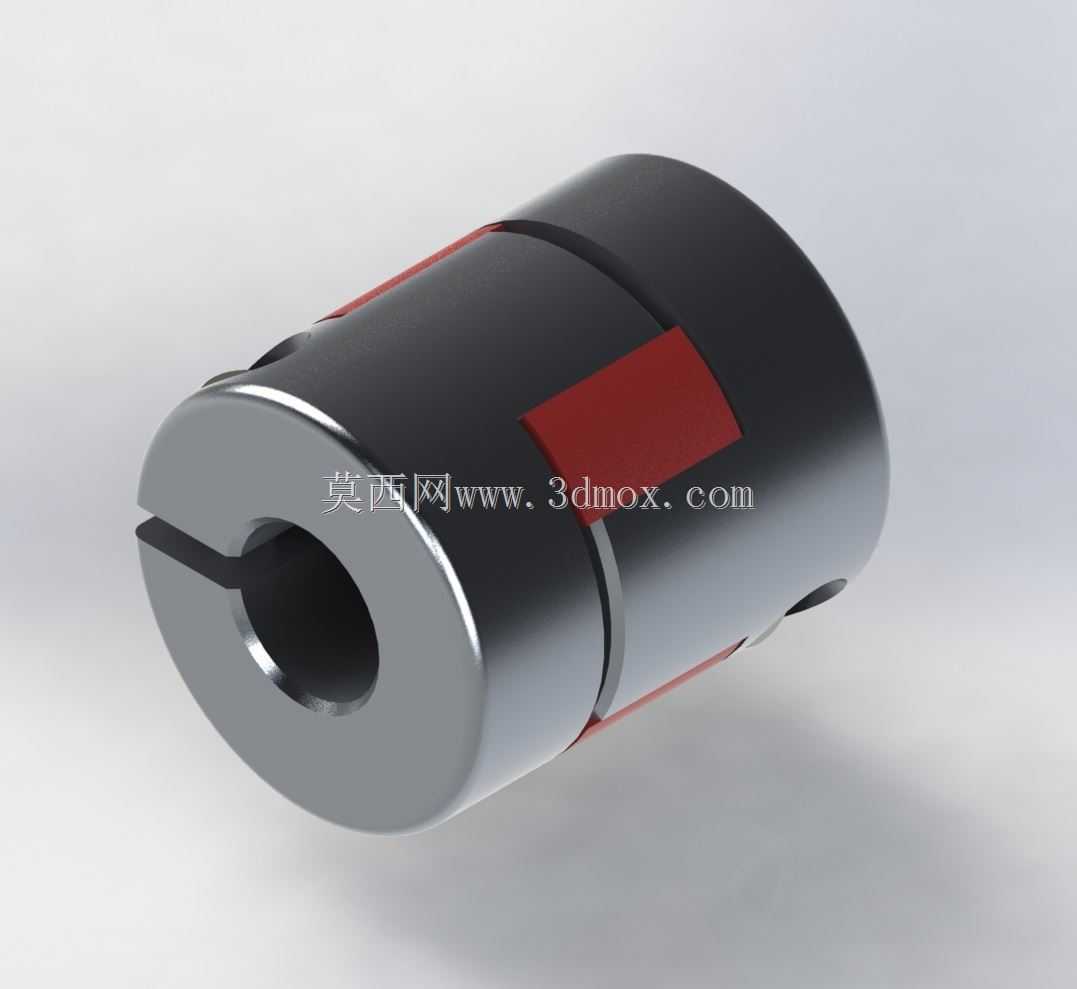

尺寸参数直接决定了它的适用边界:整体外径25mm,总长度30mm,两端轴孔分别适配6.35mm与10mm直径的传动轴,这种异孔径设计专门针对小型伺服电机、步进电机与丝杆轴径不匹配的场景,无需额外加装轴套即可直接连接,减少了传动链的零件数量与安装累积误差。额定扭矩2N·m、最大扭矩5N·m的参数范围,刚好覆盖绝大多数小型自动化设备的传动扭矩需求,选型时只要核算负载端的持续工作扭矩不超过额定值,瞬时冲击扭矩不超过最大值,就能保证长期稳定运行。

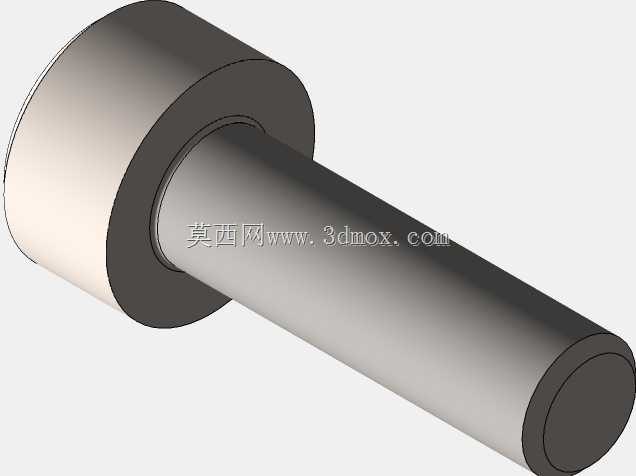

安装时需要注意,夹紧螺丝的锁紧扭矩要符合对应规格螺丝的预紧要求,避免锁不紧出现打滑,或是锁力过大导致毂体夹紧槽变形;两轴的对中偏差要控制在弹性体允许的补偿范围内,虽然挠性结构可以补偿一定偏差,但过大的对中误差会加速弹性体磨损,缩短使用寿命。日常维护中只需定期检查弹性体的磨损情况,若出现弹性块开裂、压溃变形,直接更换同规格弹性体即可继续使用,无需更换整个联轴器,维护成本极低。建模时要重点关注爪部与弹性块的配合间隙,间隙过大会导致传动回程差,间隙过小则会导致安装困难、运转时弹性块受额外挤压发热老化,同时夹紧槽的开口宽度、螺丝孔的位置精度都会直接影响实际抱紧效果,这些细节都是建模过程中需要反复校核的关键点。
