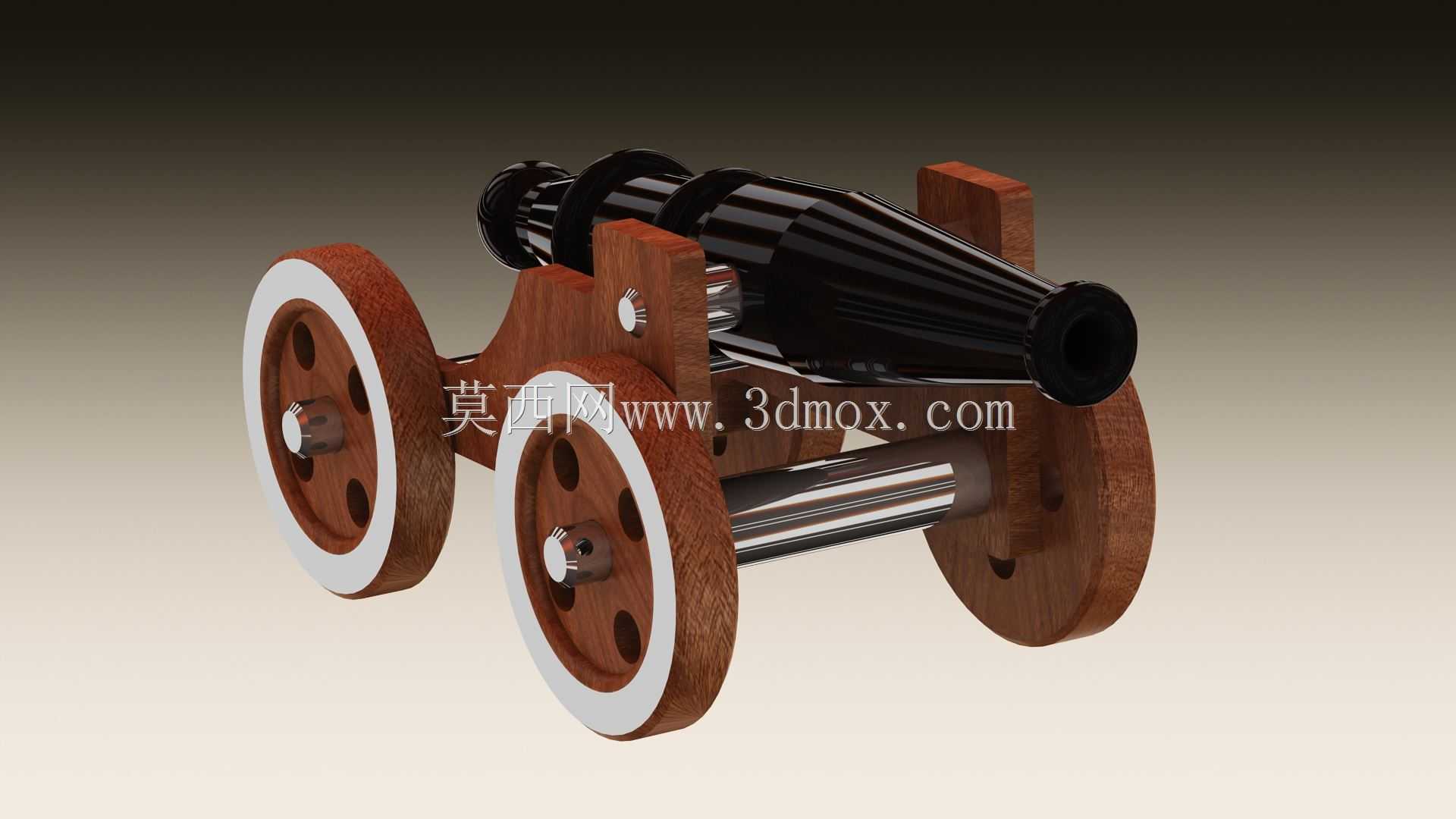

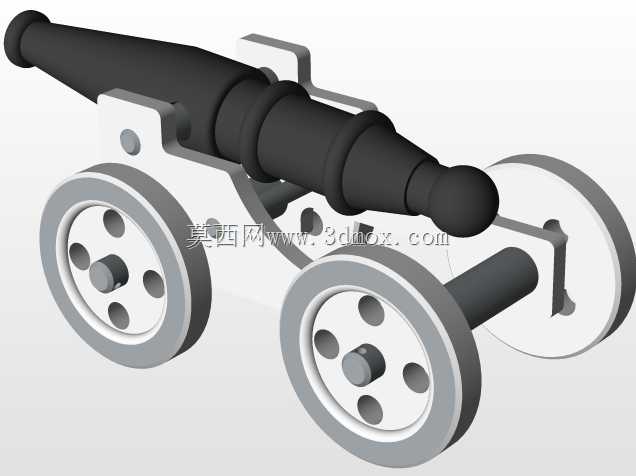

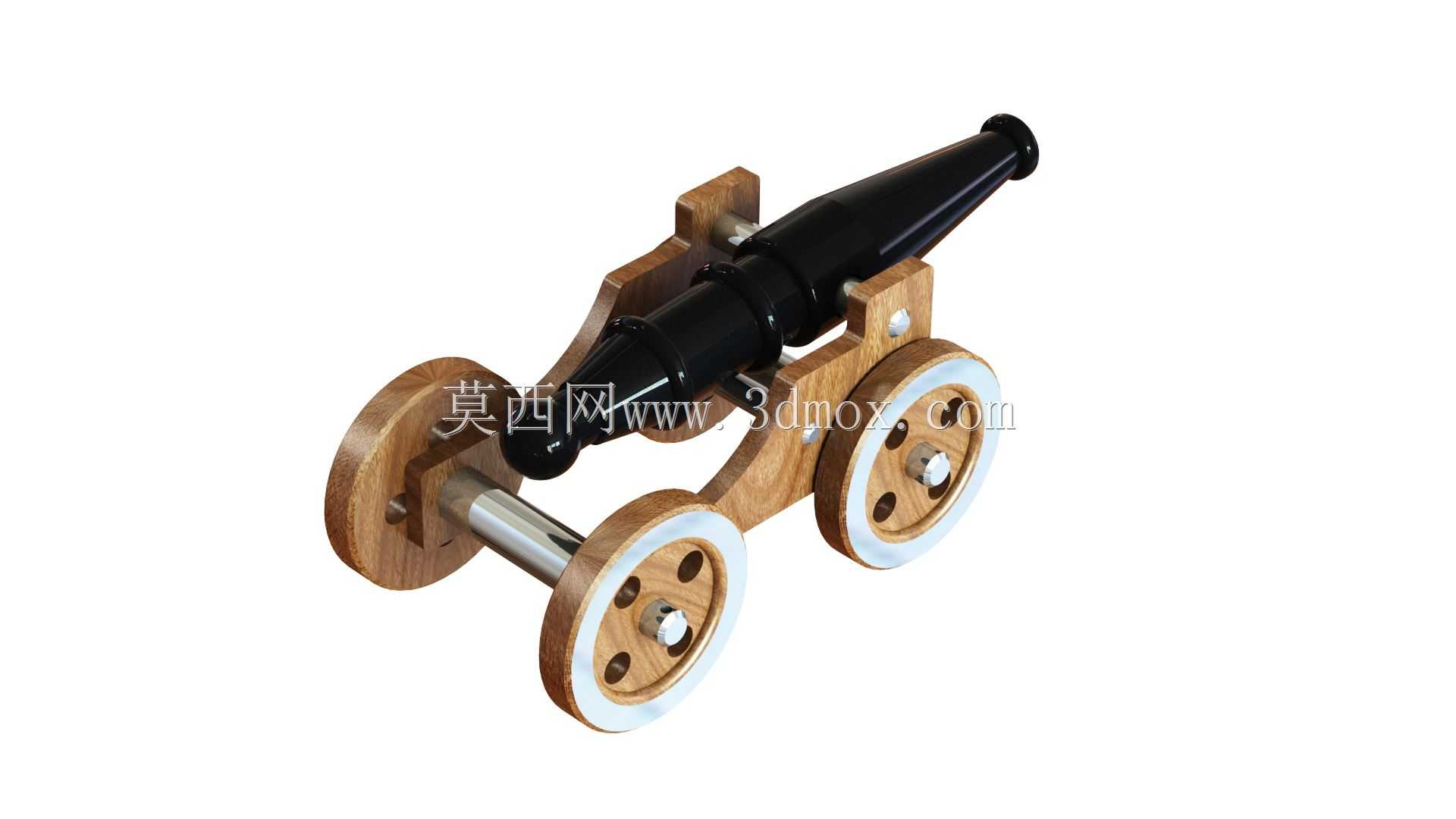

复古轮式木质仿古火炮结构设计

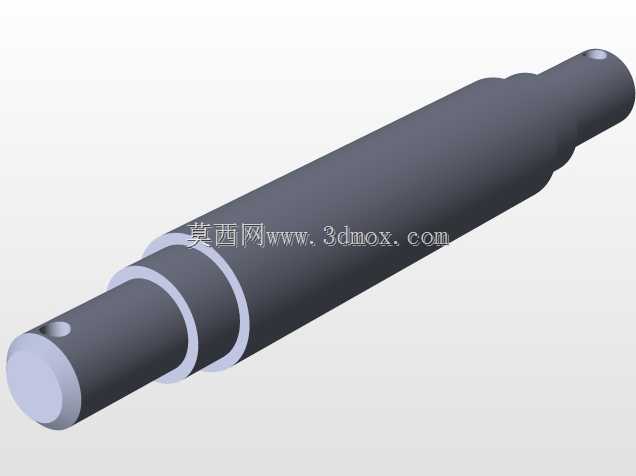

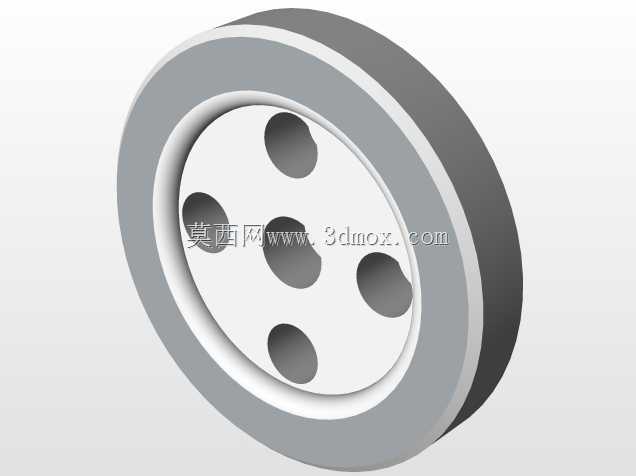

这款仿古轮式火炮的结构设计，核心围绕复古工艺藏品的展示与陈设场景展开，同时兼顾结构拆装的实操演示属性，可用于机械结构教学中的轮式支撑、轴系配合案例展示，也可作为复古工艺摆件的结构参考，适配文创展品制作、科普教具开发、复古场景陈设等多个实际应用方向。从功能特性来看，整体结构完全复刻了早期轮式火炮的支撑与俯仰逻辑，炮身通过两侧木质炮耳架实现角度限位，轮组采用同轴贯穿式轴系设计，既保证了整体结构的可移动性，也还原了老式火炮的轮组受力传递路径，所有配合部位均预留了合理的装配间隙，既满足静态展示的结构稳定性，也可实现小范围的俯仰动作演示，不会出现结构卡滞或松脱的问题。设计思路上，首先拆分了火炮的核心功能模块：炮管主体、炮耳支撑结构、轮式行走架、轴系紧固件四个部分，炮管部分采用分段式结构设计，尾部加厚、炮口收窄的形态既还原了老式铸铁炮的外形特征，也通过壁厚的渐变调整实现了整体重心的前置适配，避免炮身出现后倾的问题；炮耳支撑结构与木质炮架采用嵌入式配合，金属紧固件贯穿木质支架与炮耳轴，保证支撑强度的同时隐藏了紧固件的外露痕迹，兼顾复古外观的完整性；轮组部分采用木质轮辋加金属轮缘的双层结构，轮缘的凸起边既还原了老式木轮的包边设计，也能在平面放置时起到限位作用，避免轮组随意滚动影响陈设稳定性。从外形尺寸与安装边界来看，整体结构的横向宽度由轮组外沿决定，两侧轮缘的最外侧距离为整体最大宽度，放置时需要预留至少大于该宽度10%的平面空间，避免轮缘与周边物件发生剐蹭；纵向长度从炮口最前端到炮架尾部的支撑端，整体重心落在前后轮轴的中心偏前位置，静态放置时无需额外固定即可保持稳定，炮身俯仰的最大角度受炮耳架的开槽限位限制，上扬角度不会超过老式火炮的实际作战仰角范围，下俯角度则受炮架前端的横梁限位，避免炮身触碰轮轴造成结构干涉。轴系部分的设计采用了通长金属轴贯穿两侧轮组与炮架的木质纵梁，轴的两端通过金属轴盖实现轴向限位，轴与木质梁的配合采用过渡配合，既保证装配后的结构紧实度，也可在需要拆装时顺利拆解，不会出现过盈配合导致的木质部件开裂问题。炮管与炮耳架的配合部位，特意在炮身两侧设计了与炮耳架开槽匹配的圆柱形轴颈，轴颈与开槽的配合间隙控制在0.1mm以内，既保证俯仰动作的顺畅，也不会出现炮身左右晃动的问题。木质炮架的纵梁与横梁之间采用榫卯结构加金属销钉的双重固定方式，相比单纯的胶粘结构，抗形变能力更强，长期放置也不会出现横梁松脱的问题。轮组的辐条设计采用均匀分布的镂空结构，既还原了老式木轮的辐条形态，也减轻了轮组的整体重量，降低了通长轴的承重负载，同时镂空结构也能减少木质部件的内应力，避免温湿度变化导致的轮辋变形。在实际应用中，该结构可直接作为1:10比例左右的工艺摆件生产参考，也可放大尺寸用于主题展馆的陈设展品制作，所有配合尺寸均按照实际机械装配公差设计，不管是3D打印制作小尺寸样件，还是采用实木、金属加工制作大尺寸展品，都可以直接参考结构逻辑调整尺寸比例，不需要重新进行受力校核。针对教学场景的使用需求，结构上特意预留了可拆解的拆分面，炮管、炮架、轮组、轴系都可以单独拆分，方便演示轮式支撑结构的受力传递、轴系的限位原理、榫卯结构的配合逻辑，相比一体化的模型更具实操教学价值。在陈设场景中，整体结构的底部接触点为两个轮组的下沿加上炮架尾部的支撑块，三个接触点形成稳定的三角支撑面，即使放置在略有倾斜的平面上，也不会出现倾倒的问题，炮身的金属质感与木质炮架的纹理形成视觉对比，不需要额外的底座即可直接摆放，适配桌面展柜、主题展台等多种陈设环境。
