100x200槽8规格工业铝挤压型材结构

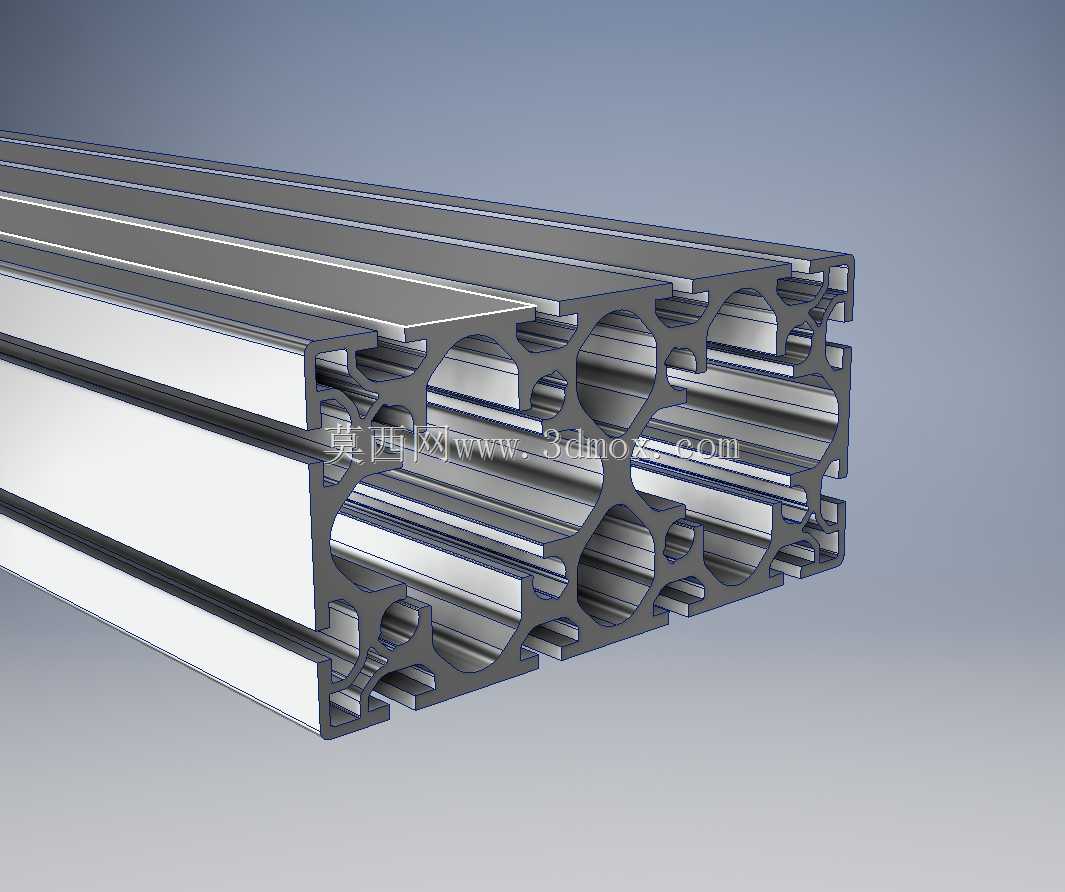

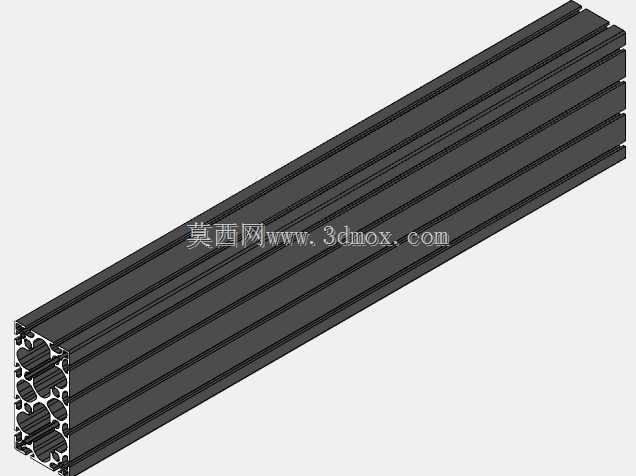

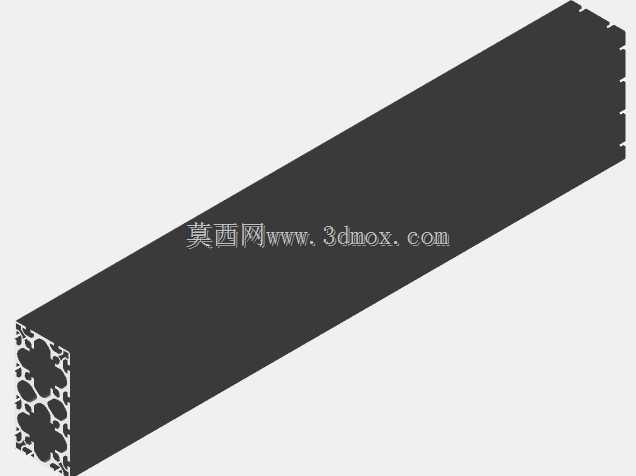

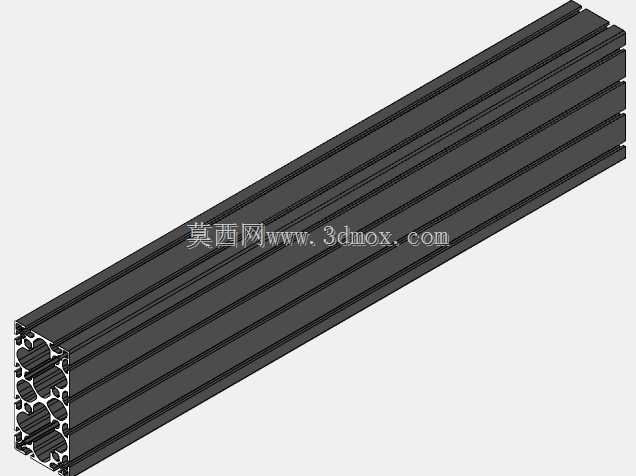

　　在自动化生产线机架搭建、大型设备防护围挡、车间物料周转台架这类对结构刚度有明确要求的场景里，大截面铝挤压型材的选型往往直接决定整套结构的长期稳定性，这款截面尺寸100mm×200mm、槽宽8mm的铝挤压型材，就是针对重载类框架结构开发的专用构件。从截面的型腔设计来看，它没有采用常规小截面型材的单腔或简单多腔布局，而是通过交错的加强筋划分出多个独立空腔，靠近型材外侧的型腔壁厚做了梯度加厚处理，既保证了螺栓连接时的局部承压强度，也避免了整段型材壁厚一致带来的重量冗余。8mm宽的T型槽沿着型材长度方向通长布置，槽口的倒角尺寸经过反复校核，刚好适配标准T型螺栓的滑入角度，安装时不需要对型材做二次铣削加工，螺栓可以从型材任意位置的槽口滑入，调整安装点位时只需要松开螺母就能滑动调整，比传统的方管焊接框架省去了大量的划线、钻孔、焊接变形校正的工序。

　　在实际的设备应用中，这类大截面型材常被用作大型自动化检测设备的底部主梁，单根型材的直线度出厂时控制在每米0.3mm以内，多根型材拼接时，通过配套的角槽连接件、端面连接板就能实现高精度对接，拼接后的整体框架平面度可以控制在1mm以内，完全满足视觉检测设备对安装基准面的精度要求。做建筑类的高空作业平台支撑框架时，型材的空腔内部可以穿入加强钢衬，进一步提升整体的抗弯曲载荷能力，外侧的T型槽可以直接固定防护网、走线槽、操作面板等附属部件，不需要额外焊接安装支耳，后期改造调整时也不会破坏型材的表面氧化层。

　　设计这类型材的截面时，首先要考虑挤压生产时的金属流动均匀性，各个型腔的筋位厚度差不能超过2mm，否则挤压过程中薄筋位置的金属流速过快，会导致型材出模后出现扭拧、弯曲的变形，这款型材的中间大空腔周边的筋位做了圆弧过渡，既减少了挤压时的应力集中，也提升了型材整体的抗扭截面系数，在承受侧向冲击载荷时，不会出现筋位断裂的问题。型材的安装边界需要重点关注，它的截面外轮廓尺寸公差控制在±0.2mm，槽口的中心距偏差不超过0.15mm，搭配标准的8mm槽系连接件时，相邻两根型材垂直拼接的垂直度误差可以控制在0.1度以内，不需要额外做校准加工。如果需要在型材端面上安装连接板，端面的铣削加工深度不能超过5mm，避免破坏内部的加强筋结构，导致连接强度下降。

　　在CNC加工配套的设备防护舱框架时，这款型材的大截面可以直接作为舱体的主立柱，不需要额外拼接多根小规格型材，外侧的四个槽口可以分别固定舱体面板、安全门导轨、感应开关支架、内部走线拖链，单根立柱就能实现多个方向的部件安装，大幅减少了框架的整体零件数量。做重型物料货架的支撑横梁时，型材的上下平面可以直接铺设层板，槽内装入弹性螺母就能固定层板，每层的承载能力可以达到每米800kg以上，比同规格的钢制横梁重量轻40%左右，而且不会出现锈蚀掉漆的问题，适合在洁净车间、电子生产车间这类对防腐有要求的场景使用。

　　很多结构工程师在选型时容易忽略型材槽道的内部尺寸，这款8mm槽的内部空腔宽度是14mm，刚好可以容纳M6的T型螺栓头部完全卡入，螺栓拧紧时不会出现打转的问题，槽道底部的壁厚设计为3mm，螺栓拧紧到额定扭矩时，槽壁不会出现变形开裂的情况。如果需要在型材上安装直线导轨这类高精度部件，只需要在型材的安装面上铣出对应的定位基准槽，依靠型材本身的直线度就能满足导轨的安装精度要求，不需要额外安装安装底板，能进一步压缩整体结构的占用空间。在做长跨度的龙门架横梁时，两根型材背对背拼接，通过槽内的内置连接件锁紧，整体的截面惯性矩比单根型材提升2.7倍，跨度达到4米时，中部的下挠量不超过2mm，完全满足轻型搬运机构的运行精度要求。
