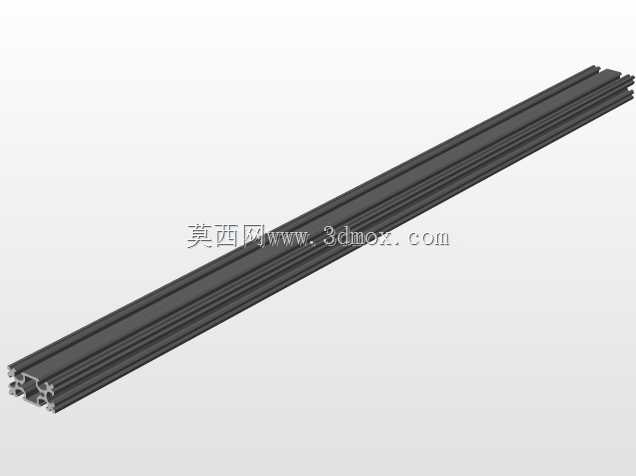

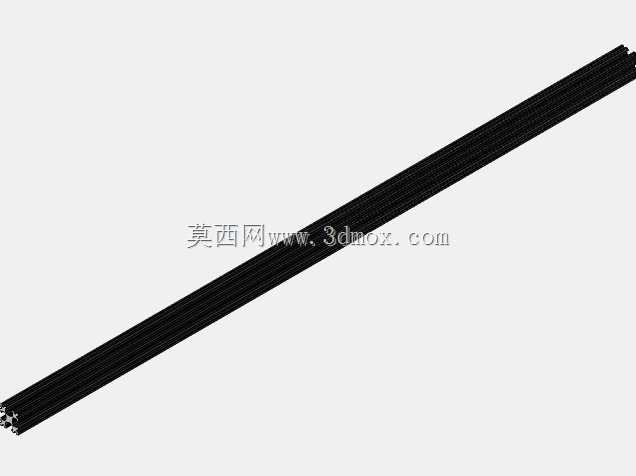

15系列工业铝型材结构三维设计

在小型自动化检测工位、桌面级实验工装、轻型物料导向架这类对安装空间有严格限制的场景里，15规格的铝型材一直是结构设计阶段的优先选型方向，这类小截面型材的应用边界非常清晰，既不会因为截面过大挤占设备内部的走线、操作空间，也不会因为承载冗余带来不必要的结构重量与成本浪费。做这类型材的三维建模时，首先要捋清楚实际安装场景的约束条件：很多桌面工装的安装基面是厚度15mm的工业铝塑板或者薄型冷轧钢板，型材的槽口尺寸、端面连接孔位必须和配套的角码、T型螺栓完全匹配，不能出现建模时槽宽留量不足，实际装配时螺栓卡不进槽位的问题。从截面设计逻辑来看，15系列铝型材的壁厚通常控制在1.2mm到1.5mm区间，这个壁厚范围刚好平衡了两个核心需求：一是单根1米长度的型材在两端简支的状态下，中部挂载2kg以内的传感器、小型气动元件时，绕度变形量可以控制在0.2mm以内，完全满足视觉检测、小型工件定位的精度要求；二是型材本身的米重足够轻，单人即可完成整根型材的搬运、裁切、装配作业，不需要额外借助吊装辅助工具，非常适合小批量设备的快速搭建调试。建模过程中需要特别留意几个容易被忽略的结构细节：首先是型材槽道的内部退刀结构，实际挤出生产时，槽道内部的尖角位置必须做R0.3mm的圆角过渡，不然挤出模具的对应位置很容易因为应力集中出现崩损，直接影响型材的量产良率，很多新手建模时直接做直角槽，到了开模阶段才发现结构不符合挤出工艺要求，耽误项目进度。其次是型材端面的中心定位凹点，这个结构是为了裁切时给锯片提供定位基准，保证每段裁切后的型材端面垂直度误差控制在0.1mm以内，多段型材拼接组成长框架时，不会出现累计的拼接缝隙。从安装适配的角度来说，15系列铝型材的配套紧固件都是专门的小规格型号，T型螺栓的头部尺寸刚好可以嵌入槽道，拧紧后不会出现螺栓打转的问题，配套的端盖、封条、活动挂钩这些附件，建模时也要同步预留安装余量，比如槽道的开口宽度要比封条的配合尺寸大0.1mm，保证封条可以徒手压入槽道，不会出现过松脱落或者过紧装不进去的情况。在实际的设备应用里，这类小截面铝型材很少用来做主体承重框架，更多是作为设备外围的安全防护栏分格条、传感器安装导轨、小型物料的滑槽侧板、电气元件的安装背条来使用，比如在桌面型的螺丝排列机上，用两根平行的15系列铝型材作为螺丝送料轨道的安装基座，调整两根型材的间距就可以适配不同规格的螺丝，不需要重新加工定制安装板，大幅缩短设备的改型周期。还有一些实验室的小型测试工装，直接用15系列铝型材拼接成可调整的支架，用来固定光电传感器、测试探针，调整位置时只需要松开T型螺栓就可以滑动调整，调整到位后直接拧紧即可，不需要在安装板上重新钻孔攻丝，灵活性远高于传统的焊接钢结构支架。建模时还要考虑型材的连接方式，除了常规的角码连接，15系列铝型材还可以用隐藏式的弹性扣件连接，这种连接方式不需要在型材外部露出连接件，框架的外观更整洁，适合用在对外观有要求的桌面级设备外框上，这时候建模就要在型材的对应槽位预留扣件的安装空腔，保证扣件可以完全嵌入槽道内部，不会出现干涉。另外要注意型材的长度方向公差，通常工业铝型材的出厂长度公差是每米+0.5mm，所以在做整根型材的建模时，不要把长度尺寸卡得太死，要给现场裁切、装配留出调整余量，比如设计需要1000mm的有效安装长度，建模时型材的下料长度可以设为1003mm，现场装配时再根据实际拼接误差修磨端面，避免因为型材长度超差导致框架整体尺寸不符合要求。还有一个容易出错的点是型材的表面处理，常规的阳极氧化膜厚度是8-12μm，建模时不要把氧化膜的厚度算到型材的配合尺寸里，因为氧化膜是在型材基体表面生成的，实际配合尺寸还是以挤出的基体尺寸为准，要是建模时额外加上氧化膜厚度，会导致配套的角码、端盖装不进去。从受力特性来说，15系列铝型材的截面惯性矩在两个垂直方向上是对称的，所以不管是水平安装还是垂直安装，它的抗弯、抗扭性能都是一致的，设计框架结构时不需要特意调整型材的安装方向，这一点比很多不对称截面的专用型材要方便很多，也降低了现场装配时出错的概率。在做走线设计时，15系列铝型材的槽道刚好可以容纳3-4根直径4mm的传感器线缆，把线缆藏在槽道里再盖上封条，整个框架的外观看不到明线，既美观又可以避免线缆被设备运动部件刮蹭破损，提升设备的使用安全性。
