施耐德XB4系列绿色平头金属按钮结构

这类金属控制按钮在工业现场的应用覆盖极广，从常规的低压控制柜面板、生产线工位操作盒，到起重设备的操作手柄、机床的本地操作站，都能见到同结构产品的身影。作为操作人员与设备交互的最直接触点，它承担着设备启动、停止、复位、功能切换等核心指令输入的作用，带灯款还能同步反馈设备当前的运行状态，让操作人员无需额外查看指示灯就能快速确认指令是否被设备接收。

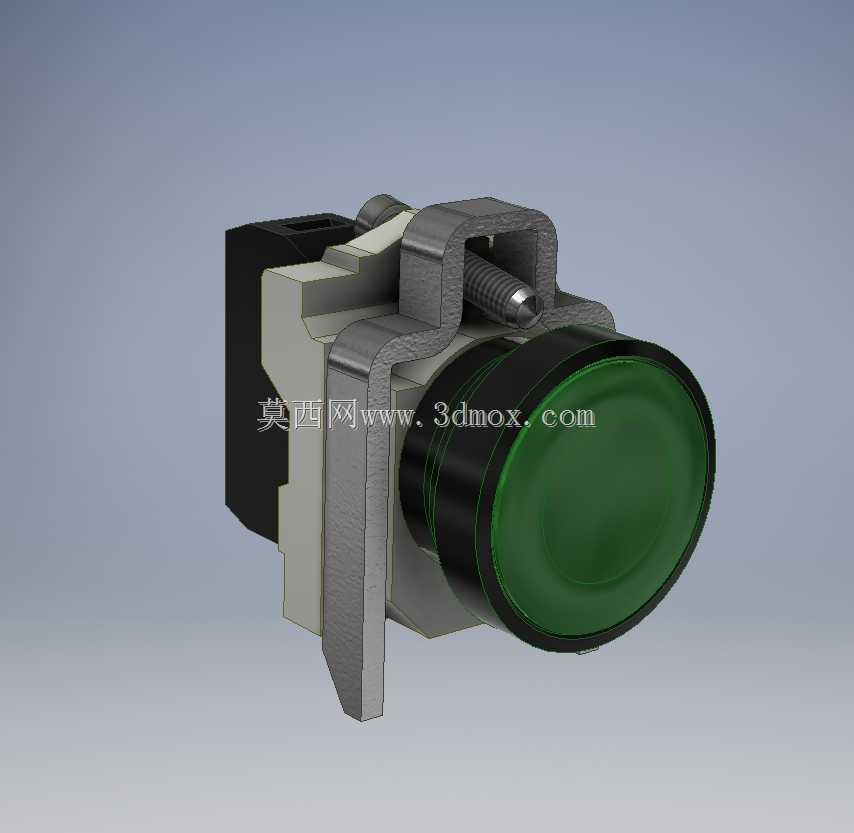

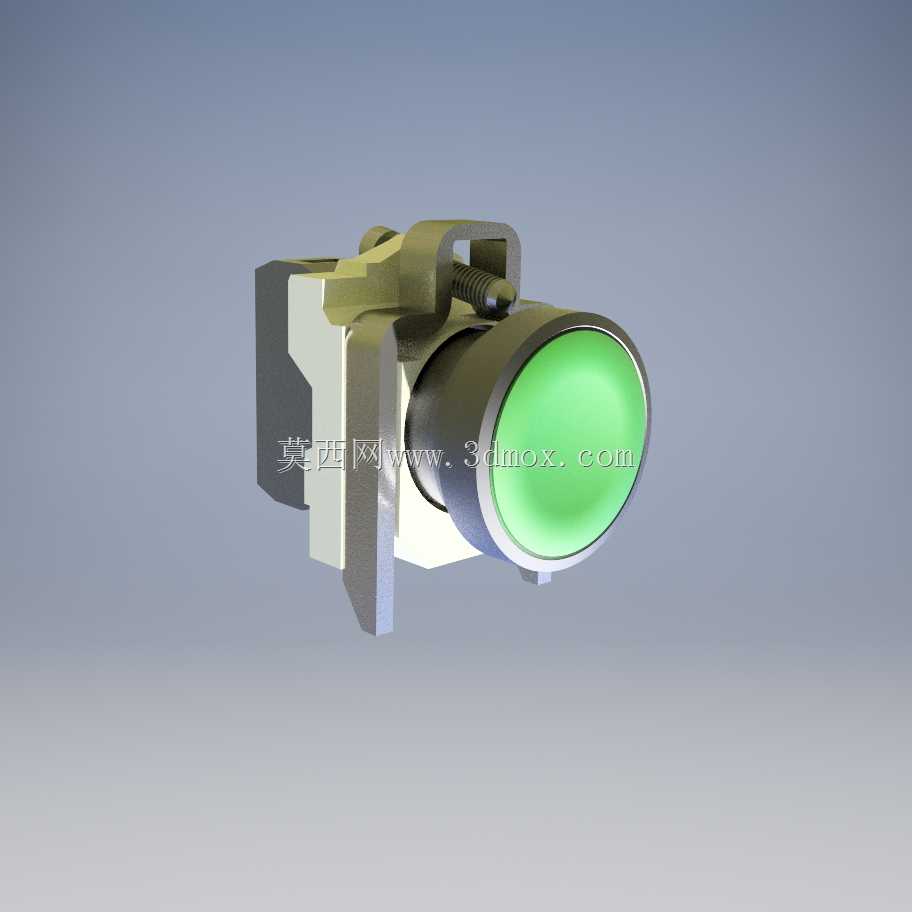

从结构设计来看，这款按钮采用金属安装基座搭配塑料传动组件的组合方案，金属基座的卡扣结构直接卡在面板安装孔的背面，不需要额外的螺母从后侧紧固，安装时只需要从面板正面将按钮插入开好的标准安装孔，扣上后侧的固定卡扣就能完成固定，单人在面板正面就能完成全部安装操作，大幅提升了柜内布线阶段的装配效率。按钮头部的金属护圈做了加厚处理，能够承受现场操作时的意外磕碰，避免普通塑料按钮容易出现的头部碎裂问题，绿色的按钮头采用半透明工程塑料制作，内部光源点亮时光线可以均匀透过按钮头表面，不会出现局部亮斑或者暗区，在车间强光环境下也能清晰辨识灯的状态。

安装边界上，这款产品适配行业通用的22mm标准面板安装孔，安装孔的公差要求控制在±0.5mm范围内，面板厚度适配范围从1mm到6mm，覆盖了市面上绝大多数薄钢板控制柜、塑料操作盒、铝型材操作站的面板厚度需求。按钮后侧的接线端子采用螺钉压紧结构，适配0.5平方到2.5平方的多股铜芯导线，接线时不需要额外焊接插针，直接将剥好的导线插入端子拧紧螺钉即可，接线完成后端子的防护等级可以达到IP20，避免手指意外触碰带电部位。按钮头部的防护等级达到IP65，在面板正面安装完成后，可以直接承受车间现场的飞溅水滴、粉尘飘落，不需要额外加装防护套，日常清洁时可以直接用湿抹布擦拭面板，不会有水渗入柜内。

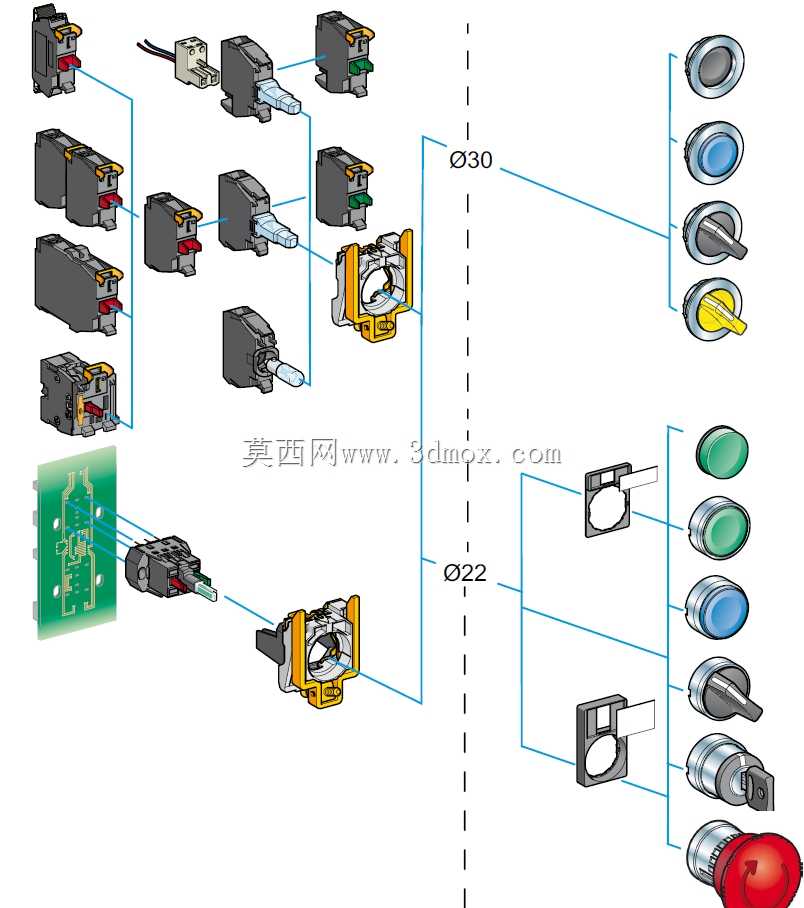

操作手感上，按钮的行程设计在2mm左右，按压力度控制在5N上下，既不会因为力度太轻导致现场误碰触发，也不会因为力度太重让操作人员长时间操作产生疲劳。内部的触点模块采用模块化设计，可以根据实际需求扩展常开或者常闭触点数量，不需要更换整个按钮本体，只需要在基座后侧叠加触点模块即可，单颗按钮最多可以叠加4个触点模块，满足复杂控制回路的接线需求。带灯款的光源模块同样采用模块化插拔设计，光源损坏时不需要拆解接线，直接从后侧拔出旧的光源模块插上新的即可完成更换，维护时间可以缩短到十秒以内，不会因为更换按钮光源导致生产线长时间停机。

在实际选型应用中，绿色按钮通常被定义为启动、运行、接通类的指令按钮，和红色的停止按钮、黄色的故障复位按钮形成明确的颜色区分，符合工业控制的人机交互规范，操作人员不需要额外识别按钮上的文字标识，仅凭颜色就能快速判断按钮的功能，降低误操作的概率。按钮头部的弧形曲面设计贴合手指按压的接触面，长时间按压也不会产生明显的硌手感，表面的哑光处理不会在车间灯光下产生反光，避免反光导致操作人员看错按钮状态。金属基座的接地结构可以和安装面板的金属层可靠导通，在有静电防护要求的应用场景中，能够将按钮表面的静电直接导到柜体接地排，避免静电对内部电路产生干扰。
